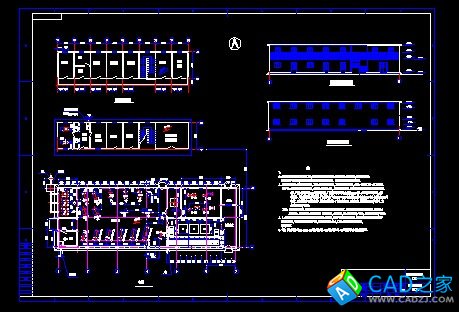

說明:
2、±0.000相對的絕對標高約為72.70米,施工時應與設計現場共定為準。圖中除標高尺寸單位為米外,其余尺寸均為毫米。
設備定位以其中心為基準,理化檢驗的所有主體設備及輔助設施均為利舊。軸線定位以柱中心和墻中心為基準。
3、本理化檢驗室總圖占地面積為840平方米，建筑占地面積為657平方米，建筑面積為740平方米，分別由一座單層廠房和一座二層樓組成。
單體廠房：結構形式為門型屋架輕鋼結構，凈空不得小于4500毫米，廠房內不設起重設備。屋面和維護墻采用厚度50毫米的雙層彩色壓型鋼板，廠房維護結構下部做600毫米高的勒腳墻，廠房內的隔斷采用磚墻,其高度為3000毫米。酸浸室做屋面全部密封，其余以墻為隔。廠房建筑物排水方式為散排。廠房所有的窗戶均為1200×1800毫米（塑鋼）窗臺高度為1200毫米。門高度為2000毫米以上，配電室的門設可開的上亮窗戶，其余采用常規形式。廠房地面為水泥面，無特殊要求，最大靜載200公斤/平方米，最大活載300公斤/平方米。
