5)單擊“外部載荷”按鈕 下方的小三角，并單擊下級菜單中的“壓力”按鈕 。在圖形區域中單擊如圖15所示的四個端面，面<1>～面<4>出現在“壓強的面” 框內，并按如圖16所示設置后單擊“確定”按鈕 。

圖15 選擇四個端面

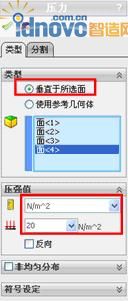

 圖16 壓力及單位的設置

　　6)單擊“運行”按鈕 ，稍候即可完成分析過程，并將分析結果顯示在Simulation 算例樹中結果 文件夾。

　　5.查看分析結果

　　(1)von Mises應力圖解

　　1)在Simulation算例樹中，打開結果 文件夾。

　　2)雙擊“應力1(-von Mises-)”以顯示圖解，如圖17所示。

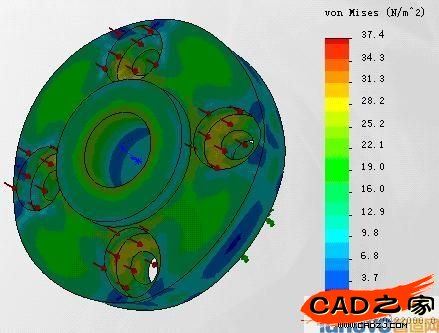

圖17 查看von Mises(對等)應力

　　(2)合力位移圖解

　　1)在Simulation算例樹中，打開結果 文件夾。

　　2)雙擊“位移1(-合位移-)”以顯示圖解，如圖18所示。

圖18 查看合力位移

　　(3)對等要素應變圖解

　　1)在Simulation算例樹中，打開結果 文件夾。

　　2)雙擊“應變1(-等量-)”以顯示圖解，如圖19所示。

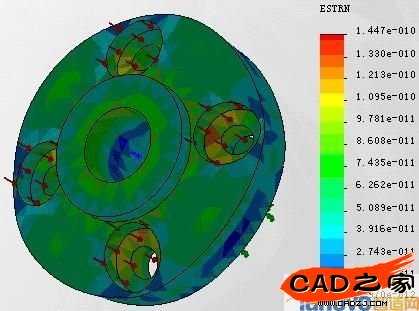

圖19 查看對等要素應變

　　(4)模型的安全系數分布

　　1)在Simulation算例樹中右鍵單擊結果 文件夾，然后選擇“定義安全系數圖解”，如圖20所示。左側特征樹顯示“安全系數”對話框，如圖21所示。

圖20 定義安全系數圖解

圖21 安全系數

　　2)將“準則” 項設為“最大von Mises應力”，如圖22所示。單擊“下一步”按鈕 。

圖22 準則設置

　　3)將“設定應力極限到”設置為“屈服力”，如圖23所示。單擊“下一步”按鈕 。

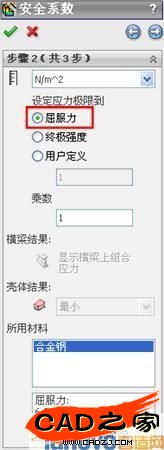

圖23 應力極限設置

　　4)選中“安全系數分布”項，如圖24所示。單擊“確定”按鈕 。

圖24 選中安全系數分布

　　5)顯示模型的安全系數分布圖解，如圖25所示。由圖解可以看出，該零件上沒有顯示紅色的區域，說明它的安全系數大于1。實際上，該零件可以采用強度稍差的材料或是修正部分尺寸等措施來降低安全系數，后續課程再行講解。

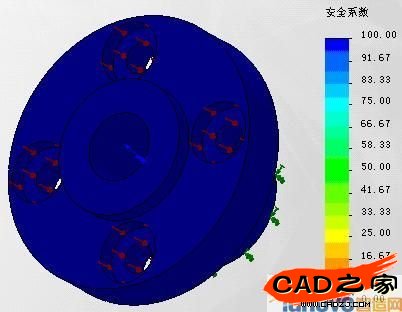

圖25 評估設計的安全性

　　6.生成算例報告

　　1)在命令管理器中單擊”報表”按鈕 ，如圖26所示。

圖26 報表按鈕

　　2)在彈出的“報表選項”對話框中，如圖27所示，在“包括的部分”中選取“接頭定義”，然后單擊 按鈕將此項移動到“可用部分”中，這意味著此項將不包括在報告中，同理，可將不想出現在報告中的項目作相同動作。同樣的，可以選中“可用部分”中的任意一項進行下一步設置，如選中“封面”項，則在“部分屬性”中可進行評論、徵標、作者和公司等的設置;另外還可在對話框上方的“報表樣式”中指定報表的樣式，以及在下方的“文檔設置”中指定報表的名稱、格式及保存路徑。設置完成后單擊“出版”按鈕完成零件的分析過程。

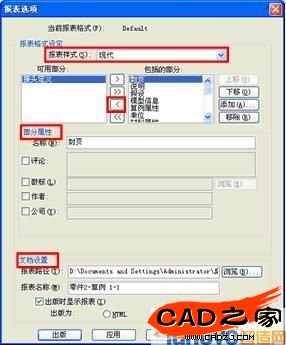

圖27 報表選項對話框
