一、軸的線性靜態分析

　　1.啟動SolidWorks軟件及SolidWorks Simulation插件通過“開始”菜單或桌面快捷方式打開SolidWorks軟件 并新建一零件，然后啟動SolidWorks Simulation插件，如圖1所示。

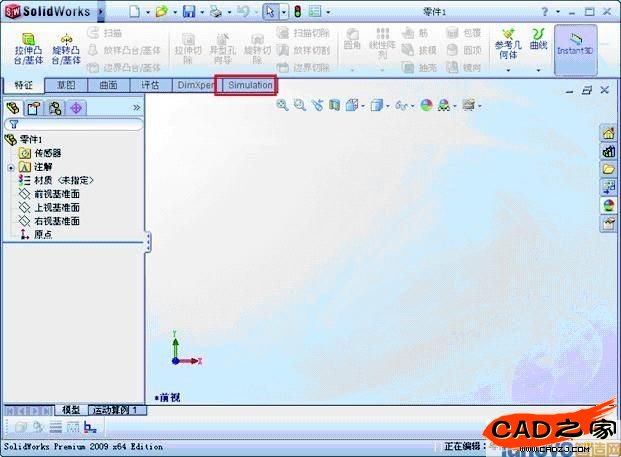

圖1 啟動軟件及Simulation插件

　　2.新建如圖2所示軸

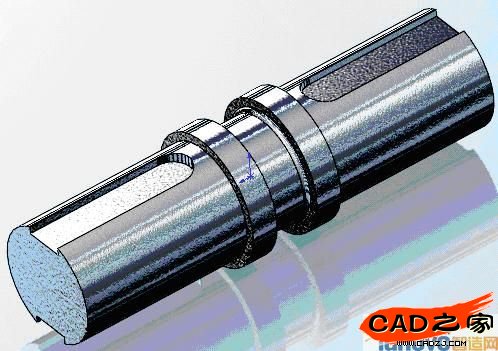

圖2 建立的零件模型

　　3.線性靜態分析

　　1)單擊“S i m u l a t i o n”標簽，切換到該插件的命令管 理器頁，如圖3所示。單擊“算例”按鈕 下方的小三角， 在下級菜單中單擊“新算例”按鈕，如圖4所示。在左側特 征管理樹中出現如圖5所示的對話框。

圖3 插件面板

圖4 新建算例

圖5 選擇分析類型

圖6 打開算例后的命令面板

圖7 選擇合金鋼材料

　　2)在“名稱”欄中，可 輸入你所想設定的分析算例的名 稱。我們選擇的是“靜態”按鈕(該按鈕默認即為選中狀態)。 在上述兩項設置完成后單擊確定 按鈕 。我們可以發現，插件的 命令管理器發生了變化，如圖6所 示。

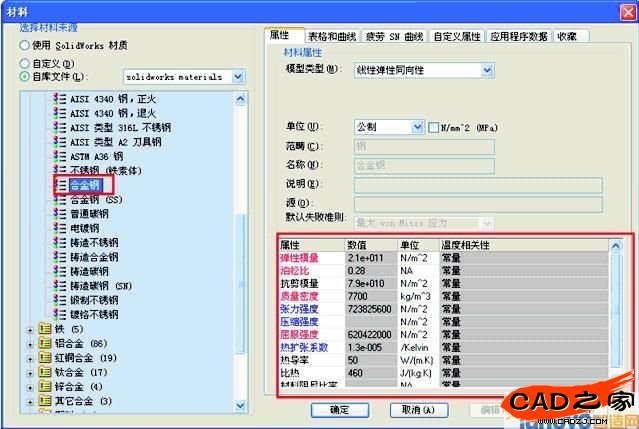

　　3)單擊“應用材料”按鈕，出現“材料”對話框。在 對話框中選中“自庫文件”按 鈕，并在右側的下拉菜單中選中“s o l i d w o r k s m a t e r i a l s”項， 然后再單擊“鋼”左邊的加號， 并在展開的材料中選擇“合金 鋼”。合金鋼的機械屬性出現在對話框右側的“屬性”標簽中，如圖7所示。然后單擊“確定”按鈕完成材料的指定。

　　如果你所用的合金鋼的性能參數與軟件自帶的有出入，需要修改的話，則可按下面的方法進行。

　　◎確保你選中了相近的材料，如合金鋼。

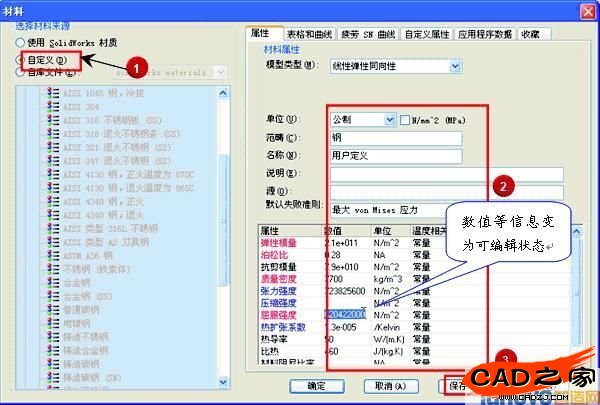

　　◎選中“自定義”單選框，此時對話框右側的材料屬 性變為可編輯狀態，接下來即可按照實際數據進行更改，如 圖8所示。

圖8 自定義材料

圖9 保存自定義材料

　　階梯教室

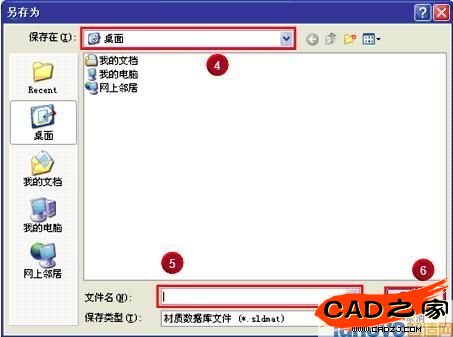

　　◎修改完成后單擊“保存”按鈕，以保存修改。此時 會彈出“另存為”對話框，如圖9所示。指定保存的路徑及 文件名，單擊“保存”按鈕。

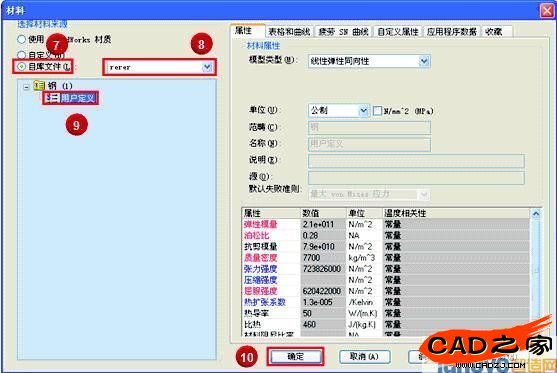

　　◎ 現 在 所自 定 義 的 材 料已 完 成 ， 下 面 又該 如 何 應 用 呢?還是在如圖8所示的對話框中選中“自庫文件”單選 框，然后在右側的下拉菜單中選中你剛才保存的自定義材 料，再在下方的列表中選中自定義的材料，單擊“確定”按鈕完成材料指定，如圖10所示。

圖10 選用自定義材料

　　4)單擊“夾具”按鈕 下方的小三角，并單擊下級菜單中的“固定幾何體”按鈕，此時在左側的特征樹中出現對話框。在圖形區域單擊右側上、下兩鍵槽的兩個側面(見圖11)，“面<1>”～”面<4>”出現在“夾具的面、邊線、 頂點”框 內，并單擊“確定”按鈕 ，如圖12所示。此時在S i m u l a t i o n算例樹的夾具文件夾中生成一個名為“夾具-1”的圖標，如圖13所示。

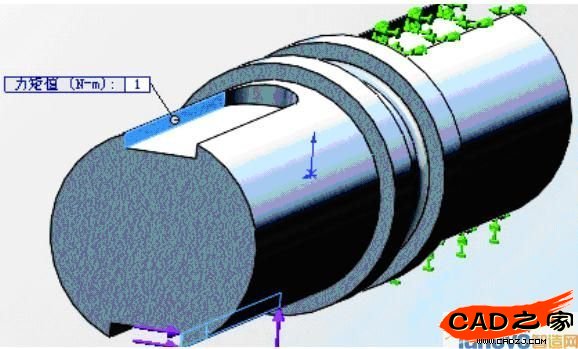

　　5)單擊“外部載荷”按鈕 下方的小三角，并單擊 下級菜單中的“力矩”按鈕。在圖形區域中單擊如圖14所 示的兩個側面，”面<1>” ～” 面<2 >”出現在“力矩的Step by Step面”框 內，然后激活“方向的軸、邊線、圓柱面框，選擇如圖15所示的圓柱面，”面<3>”出現在“方向的軸、邊線、圓柱面”框 內，并按如圖16所示的設置后單 擊“確定”按鈕 。(必要時勾選“反向”復選框，使得

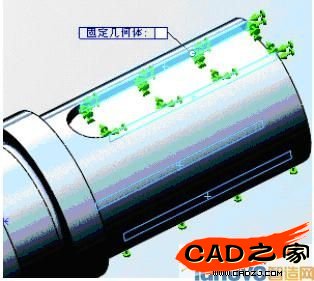

圖11 選擇兩鍵槽的側面

圖12 選擇后的對話框

圖13 完成夾具指定

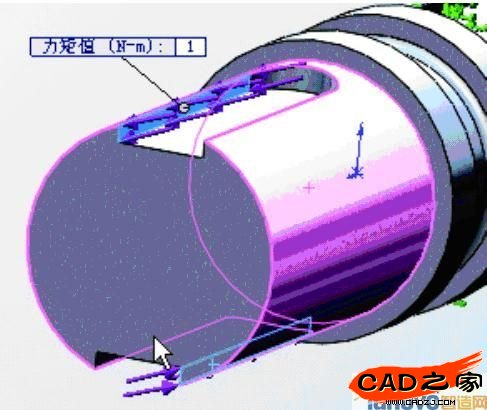

圖14 選擇鍵槽側面

圖15 選擇圓柱面
