力矩的方向指向側面，如圖15所示，然后在確保單位 為“N-m”的情況下輸入力 矩的大小，因為整個軸的 總力矩是30000N·m，有兩 個面承擔，所以這里輸入15000N·m。)

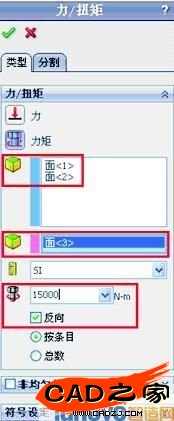

圖16 力矩的設定

圖17 查看 von Mises(對等)應力

圖18 查看合力位移

圖19 查看對等要素應變

圖20 定義安全系數圖解

圖21 安全系數

圖22 準則設置

圖23 應力極限設置

圖24 選中安全系數分布

圖25 評估設計的安全性

圖26 安全系數在75以下的區域

圖27 編輯定義

圖28 修改準則

圖29 修改安全系數圖解方式

圖30 圖解工具命令

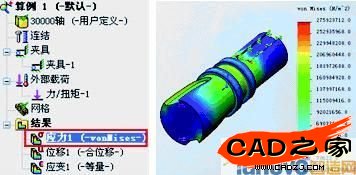

　　6)單擊“運行”按鈕，稍候即可完成分析過 程，并將分析結果顯示在 S i m u l a t i o n算例樹中結果文件夾，如圖17所示。

　　4.查看分析結果

　　(1)von Mises應力圖解

　　1)在S i m u l a t i o n算例樹 中，打開結果 文件夾。

　　2 ) 雙 擊 “ 應 力 1 ( - v o nMises-)”以顯示圖解，如圖17所示。

　　(2)合力位移圖解

　　1)在Simulation算例樹中，打開結果 文件夾。

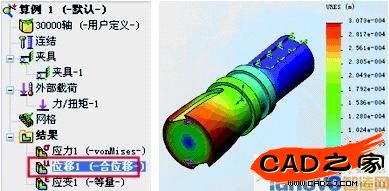

　　2)雙擊“位移1(-合位移-)”以顯示圖解，如圖18所示。

　　(3)對等要素應變圖解

　　1)在Simulation 算例樹中，打開結果 文件夾。

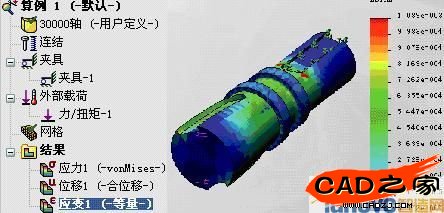

　　2)雙擊“應變1(-等量-)”以顯示圖解，如圖19所示。

　　(4)模型的安全系數分布

　　1)在Simulation算例樹中右鍵單擊結果 文件夾，然后 選擇“定義安全系數圖解”，如圖20所示。左側特征樹顯示“安全系數”對話框，如圖21所示。

　　2)將“準則 項設為“最大von Mises應力”，如圖22所示。單擊“下一步”按鈕 。

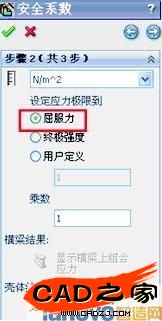

　　3)將“設定應力極限到”項設為“屈服力”，如圖23所示。單擊“下一步”按鈕 。

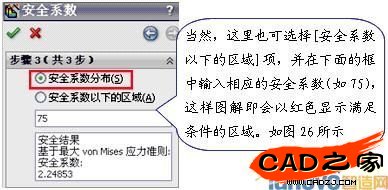

　　4)選中“安全系數分布”項，如圖24所示。單擊“確定”按鈕 。我們可以看到，在圖24的最下方，安全結果 中列出了基于所選準則的最小安全系數為2.24853。

　　5)顯示模型的安全系數分布圖解，如圖25所示。

　　(5)編輯安全系數圖解

　　階梯教室

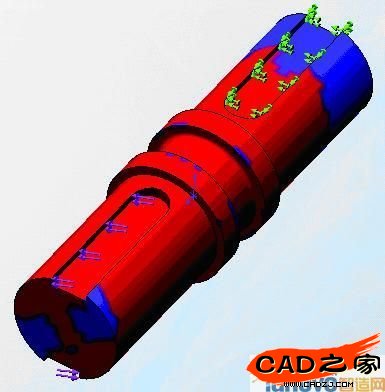

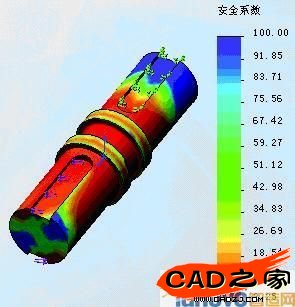

　　在圖26中顯示出了安全系數在75以下的區域，即圖中 的紅色區域，而藍色區域則是安全系數在75以上的區域。那 么，我們在已經完成了圖24的圖解后如何更改呢?

　　在Simulation算例樹中的結果 文件夾中右擊“安全系數1(-安全系數-)”，在快捷菜單中單擊“編輯定義”，如圖27所示。則又重新回到圖22的步驟，你可以修改安全準 則等信息，如圖28所示。然后單擊“下一步”按鈕 ，直到第三步，改為如圖29所示，然后單擊“確定”按鈕，即可得到如圖26所示的安全系數圖解。

　　(6)模型的最大切應力

　　1)雙擊“應力1 (-von Mises-)”以顯示von Mises應力 圖解，如圖17所示。

　　2)在命令管理器中單擊“圖解工具”按鈕 右側的小三 角，在下級菜單中單擊“Iso剪裁”按 ，如圖30所示。

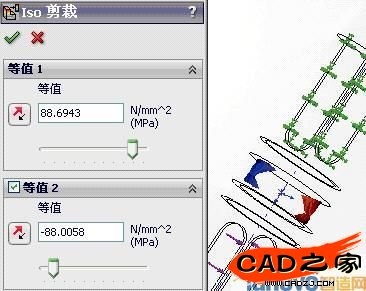

　　3)出現如圖31所示的對話框。往右拖動圖示小滑標，Step by Step可發現圖解中的變化，直至完全消失為止。往右拖動表示應 力不斷增大，圖解只顯示大于當前應力值的部分，可以比較 與圖32的不同。當前的應力值是第四強度理論應力，即V o n mises等效應力作為衡量應力水平的主要指標。Von mises應 力是正應力和剪切應力的組合，常用來描繪聯合作用的復雜應力狀態。那我們該如何來查看和工程力學中的計算公式相 一致的切應力的結果呢?

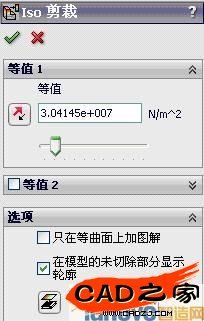

圖31 Iso剪裁

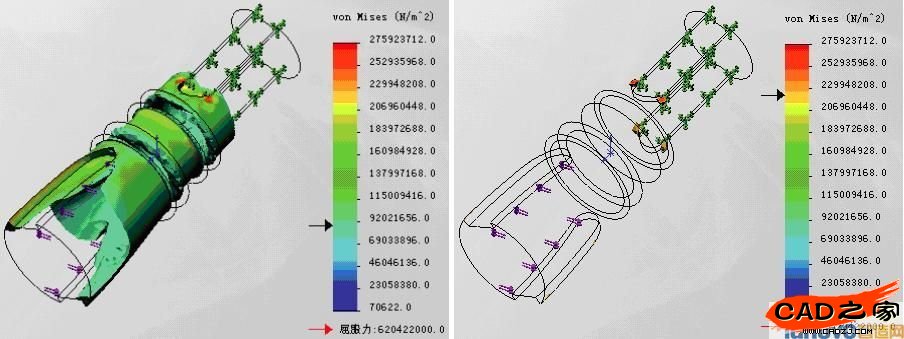

圖32 Iso剪裁后的圖解

圖33 編輯應力定義

　　4)在Simulation算例樹中的結果 文件夾中右擊“應力1(-von Mises-)”，在快捷菜單中單擊“編輯定義”，如圖33所示。

　　5)在如圖34所示的對話框中作如下設置：

圖34 定義應力圖解

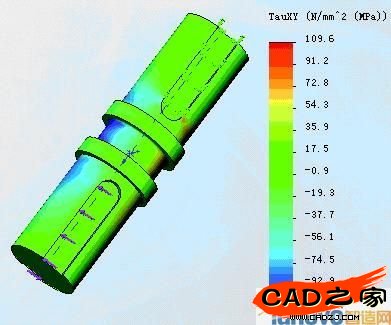

圖35 YZ 基準面上Y 方向的切應力

　　◎將1處設置為“TXY:YZ 基準面上的 Y 方向抗剪應力”;

　　◎將2處設置為“N/mm^2(MPa)”;

　　◎將3處設置為“零件的基準軸”(在圖中選擇)。 然后單擊“確定”按鈕 ，新的圖解如圖35所示。

　　6)然后對其做新的“ISO剪裁”，結果如圖36所示。

圖36 定義應力圖解

　　接下來我們按公式進行計算，看結果如何。按照切應力的計算公式：τ =T /W n 可得τ =30000×1000/(π×120^3/16)=88.5(Mpa)?？梢钥吹?，兩者的結果非常接近。

　　5.生成算例報告

　　至此，完成了軸的線性靜態分析。
