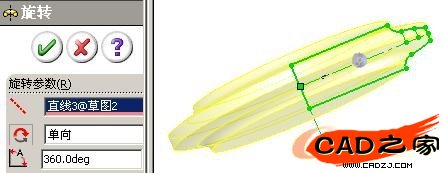

（3）采用旋轉特征


    （4）繪制切除齒的草圖并完成實體

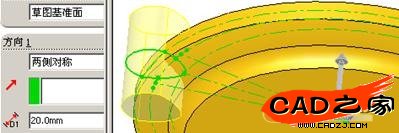

    建立"拉伸切除1"。在特征管理器選擇草圖1，然后在特征工具欄中單擊"拉伸切除"圖標，系統彈出"拉伸切除"屬性管理器，在"方向1"欄的"終止條件"選擇框中選擇"兩側對稱"，在"深度"輸入框中輸入20，其它采用默認設置，如圖圖2-21所示。單擊"確定"圖標按鈕完成建模。


    （5）建立"圓周陣列"。將特征尺寸顯示出來。在特征工具欄中單擊"圓周陣列"圖標，系統彈出"圓周陣列"屬性管理器，在"旋轉軸"輸入框中單擊。



    （6）拉伸切除中間件，在特征管理器選擇草圖，然后在特征工具欄中單擊"拉伸切除"圖標，系統彈出"拉伸切除"屬性管理器，在"方向1"欄的"終止條件"選擇框中選擇"兩側對稱"。


    （7）完成模型，建立"圓角"。在特征工具欄中單擊"圓角"圖標，系統彈出"圓角"屬性管理器，選擇"圓角類型"為"等半徑"。





    總結：利用SolidWorks軟件進行小鏈輪設計實體設計，方便快捷。對于所有傳動零件設計、制造行業來說，提供了一種便捷的解決方案；對于實現CAD/CAM/CAE等一體化工程，也提供了可靠的、一致性較強的模型。
