4橋架自動裝配

    橋架的裝配中，零件之間的相對位置和配合關系表達了零件之間的相互約束關系，描述產品零、部件之間裝配約束關系是建立裝配模型的關鍵。采用基于特征的自頂向下高級裝配方法，先在裝配體中布局草圖，然后再利用草圖對零部件進行定位，所有零件和子部件采用三個基準面和結構控制草圖進行定位。裝配體的參數化設計首先在裝配體模型中確定主動參數和驅動參數，然后采用方程控制驅動，進行結構檢驗，查看有無零件干涉或其他錯誤后進行程序的編寫。與SolidWorks建立裝配連接的程序如下：

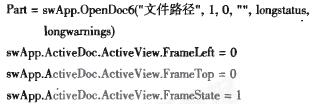

    裝配前要在零件環境下打開要裝配的文件，程序如下：

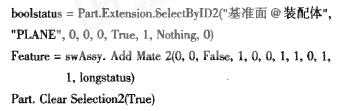

    在裝配環境下定義基準面的配合并進行自動裝配，其程序如下：

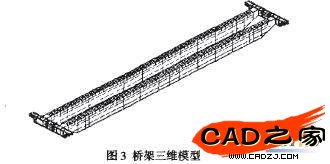

    系統根據定義的約束關系進行自動求解，避免了裝配干涉等問題。橋架三維模型，如圖3所示。


    5結論

    在橋式起重機參數化設計平臺中，使用了尺寸驅動參數化建模方法，將設計參數直接轉化為產品零件和裝配體的三維模型，達到了"立優即現"的動態效果，在零件中定義裝配約束關系并自動求解，避免了裝配干涉等問題，提高了產品的設計效率和準確率。利用ActiveX Automation技術，將生成的．dll文件集成到客戶應用程序中，實現SolidWorks的完全客戶化，使設計具有很好的集成性，具有很好的工程實用價值。
