2基于三維實體模型的精細有限元分析模型

   COSMOS是SRAC推出的一套強大的有限元分析軟件，現已與SolidWorks集成，成為一個綜合的開發環境，并在SolidWorks的環境下為設計工程師提供了比較完整的設計分析手段。憑借先進的快速有限元技術(FFE)，工程師能非常快速地實現對大型復雜結構設計的分析和驗證。

   下面給出了利用COSMOS軟件實現該榀桁架的精細有限元分析的過程，用以表明三維實體模型在實現復雜結構精細分析的潛力。

   2.1定義約束和力

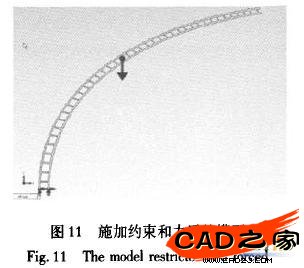

   在安裝的時候，析架會由于重力作用出現安裝誤差，必須在安裝之前，進行分析，以減小安裝誤差。現在來分析該棍析架在重力作用下的受力狀態。首先，把該棍析架的底座固定住，并施加重力，如圖11所示。


   2.2網格劃分

   采用自適應法劃分網格單元，采用曲面的外殼網格，如圖12所示，在支撐段和梁桿的接口處細分網格，以獲得足夠高的計算精度，如圖12所示。


   2. 3剛度方程求解

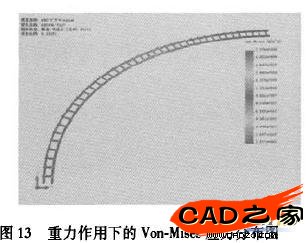

   利用FFEPIu，解算器完成剛度方程求解，可以得到各種有限元分析結果(圖13、圖14 ) 。

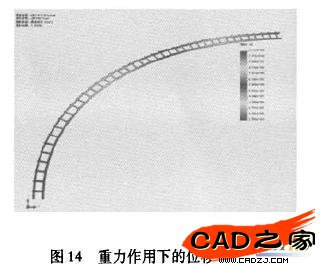

   從位移分析圖(圖14)可見，僅在自身重力作用下，該福拓架頂端的豎向位移已經達到1.172 m。通過三維實體建模和精細的有限元分析，工程師可以真實地模擬安裝的過程，并對安裝過程中出現的問題做出預測，以減小安裝誤差，避免安裝失敗。

   3結論

   從目前我國各設計院的實際發展情況來看，結構設計一般還是使用二維CAD系統，二維工程圖仍然是設計和分析的依據。當需要對大型復雜結構體系的結構體系進行精細的有限元分析及復雜的施工模擬時，必須首先建立復雜結構的三維實體模型，才能實現復雜結構體系的精細有限元分析及施工過程的數值模擬，同時可以實現結構構件的自動加工過程。
