§6 拉伸特征概述

    從本章開始，我們將分別介紹solidworks的一些基本特征的建立方法和技巧。本章的內容是拉伸特征。

    拉伸特征：是根據一個草圖，沿垂直方向拉伸而形成的一種特征。拉伸特征主要分成幾種類型：

    ●拉伸基體/凸臺特征：相當于pro/e中的:create-protrusion-extent-solid
    ●拉伸切除特征:相當于pro/e中的：create-cut-extent-solid
    ●拉伸薄壁特征:相當于pro/e中的：create-protrusion-extent-thin
    建立拉伸特征的主要條件：

    1.必須有一個草繪。

    2.必須指定拉伸的類型以及相關的參數。

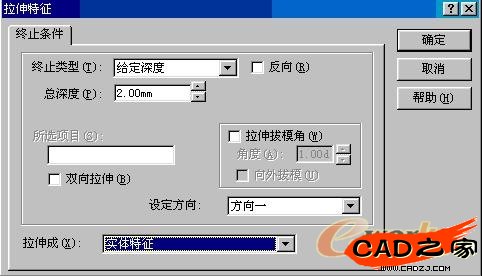

    下圖是拉伸特征的基本界面


    ●拉伸類型：給定深度，成型到一點，成型到一面等。
    ●深度： 總深度指定拉伸的深度
    ●反向： 向圖形區域預覽中所顯示方向的反向拉伸特征
    ●與厚度相等： 與厚度相等主要用于鈑金零件上的凸臺。選擇此選項，將自動將拉伸凸臺的深度連結到基體特征的厚度（注意，上圖中沒有）
    ●反側切除： 只有在拉伸切除時才會出現反側切除。默認情況下，從輪廓內部移除材料。如果選取反側切除，則將移除輪廓外部的所有材料

   §6.1 拉伸特征終止條件

    給定深度

    給定深度 從草圖的基準面拉伸特征到特定距離平移處以生成特征。


    完全貫穿

    完全貫穿 從草圖的基準面拉伸特征直到貫穿所有現有的幾何體。


    成形到下一面

    從草圖的基準面拉伸特征到下一面(隔斷整個輪廓)以生成特征。(下一面必須在同一零件上。)


    到離指定面指定的距離

    從草圖的基準面拉伸特征到某面或曲面之特定距離平移處以生成特征



    兩側對稱

    從草圖基準面向兩個方向對稱拉伸特征。


    成形到一頂點

    從草圖基準面拉伸特征到一個平面，這個平面平行于草圖基準面且穿越指定的頂點


    §6.2 拉伸基體特征

    下面我們詳細介紹一下如何拉伸基體/凸臺特征。

    1、繪制草圖，我們繪制一個50mm的圓。
    2、保持草圖處于激活狀態，單擊特征工具欄上的，出現對話框。
    3、設置對話框：

    ●選擇拉伸的終止類型
    ●設置所需的拉伸總深度
    ●如要加上拔模角度，請單擊拉伸拔模角。輸入角度的值，如有必要請單擊向外拔模。
    ●如果您指定的終止類型需要選擇面或頂點，請在圖形區域中單擊所需項目。您的選擇會列出在所選項目方框中。
    ●檢查預覽，如果需要，請單擊反向以向另一個方向拉伸。
    ●如要從草圖基準面向兩個方向拉伸使用閉環輪廓的特征，請單擊雙向拉伸，在設定方向方框中選擇方向二，然后輸入方向二的設置。
    4、我們設置對話框為：給定深度、總深度：40，拔模角度5.


    §6.3 拉伸切除特征

    下面我們詳細介紹一下如何拉伸切除特征。

    1、選定剛才零件的大圓頭的頂面，繪制草圖，我們繪制一個20x20mm的方。
    2、保持草圖處于激活狀態，單擊特征工具欄上的 ，出現對話框。
    3、設置對話框：

    ●選擇拉伸的終止類型
    ●設置所需的拉伸總深度
    ●如要加上拔模角度，請單擊拉伸拔模角。輸入角度的值，如有必要請單擊向外拔模。
    ●如果您指定的終止類型需要選擇面或頂點，請在圖形區域中單擊所需項目。您的選擇會列出在所選項目方框中。
    ●檢查預覽，如果需要，請單擊反向以向另一個方向拉伸。
    ●如要從草圖基準面向兩個方向拉伸使用閉環輪廓的特征，請單擊雙向拉伸，在設定方向方框中選擇方向二，然后輸入方向二的設置。
    ●在拉伸成方框中指定實體特征或薄壁特征。如果您將切除拉伸為一個實體特征，請直接跳到步驟

    我們的選擇是：

    ●終止類型: 完全貫穿
    ●設置所需的拉伸總深度 ：無
    ●如要加上拔模角度，請單擊拉伸拔模角5。


    §6.4 拉伸薄壁特征

    下面我們詳細介紹一下如何拉伸薄壁特征，生成薄壁特征時，不要求草繪時封閉曲線，可以是開放的。當您繪制了一個開環的輪廓時，薄壁特征標簽就會出現在拉伸特征對話框中。當您繪制了一個閉環的輪廓時，則需要在拉伸成方框中選擇薄壁特征以顯示薄壁特征標簽。

    1、新鍵一個零件
    2、繪制草圖，我們仍然繪制一個50mm的圓。
    3、保持草圖處于激活狀態，單擊特征工具欄上的，出現對話框。

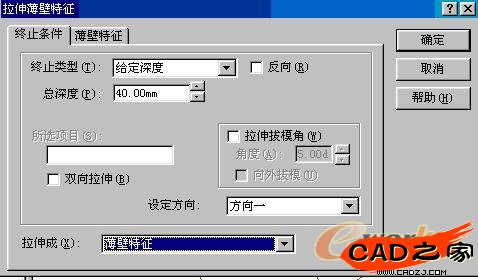

    4、設置對話框：

    ●拉伸成：選擇薄壁特征，這是關鍵，并且出現"薄壁特征"標簽
    ●選擇拉伸的終止類型
    ●設置所需的拉伸總深度
    ●如果您指定的終止類型需要選擇面或頂點，請在圖形區域中單擊所需項目。您的選擇會列出在所選項目方框中。
    ●檢查預覽，如果需要，請單擊反向以向另一個方向拉伸。
    ●如要從草圖基準面向兩個方向拉伸使用閉環輪廓的特征，請單擊雙向拉伸，在設定方向方框中選擇方向二，然后輸入方向二的設置。

    類型 終止類型指定拉伸薄壁特征的方式是單一方向、中面或兩個方向。 ?單一方向使用指定的壁厚向一個方向拉伸草圖。 ?中面在草圖的兩側各以指定壁厚的一半向兩個方向拉伸草圖。 ?兩個方向在草圖的兩側各使用不同的壁厚向兩個方向拉伸草圖（指定為方向一厚度和 方向二厚度）。

    壁厚 壁厚指定薄壁特征的厚度

    反向 反向允許您將壁厚加在草圖輪廓的內側。

    在默認情況下，壁厚加在草圖輪廓的外側。

    附加選項 僅對于薄壁特征基體拉伸，您可以指定以下附加選項： ?

    頂端加蓋 - 如果您生成了一個閉環的輪廓草圖，您可以選擇頂端加蓋選項。 此選項為特征的頂端加上封蓋，形成一個中空的零件。如果選擇此選項，您還必須指定頂蓋厚度。 ?

    自動加圓角 - 如果生成的是一個開環的輪廓草圖，您可以選擇自動加圓角選項。 此選項自動在每一個具有相交夾角的邊線上生成圓角。如果選擇此選項，您還必須指定圓角半徑（圓角的內徑半徑）

    我們均采用默認值，你的成果是下面的模樣嗎？
