2. 2.1默認模型的建立

   Solidworks的草圖功能繪制出所需實體的草圖，并利用智能尺寸標注出相關尺寸。利用Solidwork:特征工具，經過實體拉伸、拉伸切除等功能完成基本形體的造型。

   2. 2. 2建立系列零件參數裹

   系列零件參數表可自動生成，也可以來自源文件，此處通過建立Excel文件，將所需參數編輯在Excel文件中，將此文件作為"源"文件插入到Solidwork。環境中的系列文件中形成系列文件參數表。參數表的建立過程如下:

   1)模型零件的尺寸變量名:尺寸變量名由字母、數字和特征名組成，在草圖繪制過程中零件的尺寸變量名稱在整個使用過程中應前后保持一致。
   2)基本尺寸之間的參數關系:將尺寸參數(變量)與實體之間對應生成一個相關聯的關系，這就確定了系列零件設計表的基本尺寸參數關系。

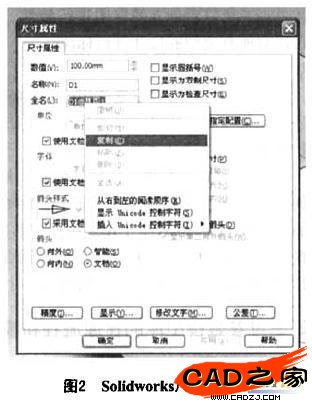

   3)打開Excel文件:在Solidworks中各種尺寸約束可表示為變量、方程式和數字三種形式，模型的各尺寸變量名格式為尺寸名@特征名(或草圖名)(如D1@草圖1等)，系統默認的尺寸名是按建模順序來命名的，為便于數據轉換，應在模型的尺寸屬性對話框中將各基本尺寸名對應起來。可利用復制的方法將對應名稱代號輸人Excel文件(圖2)，此時將不同尺寸數值輸人到對應的尺寸屬性全名對應的列表中，即完成了參數表的建立。


   2.2.3系列零件庫的生成

   完成了基本實體造型和參數表的建立后，再次回到Solidworks系統下，選擇系列零件設計功能，將已經完成的Excel參數表添加到系列零件設計表中，此時模型就具備了所有的幾何數據，并將這些特性通過參數文件的形式傳遞給三維默認形體模型。當改變系列零件設計表文件中有關尺寸變量的取值時，即改變尺寸配置和誦討尺寸驅動處理即可生成一系列大小形狀各異的立體模型。也就是說每一類模型只需建模一次就可以得到完整的模型系列。

   3模型建模方法例舉

   相貫立體模型建模如下(圓柱與圓柱相交):

   1)建立基本實體模型

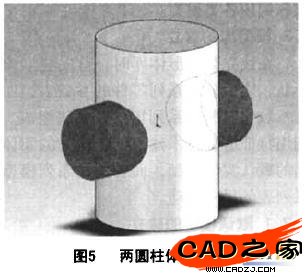

   利用Solidworks提供的強大的基于特征的參數化實體造型功能生成模型庫。首先，生成主特征的二維草圖(sketch)如(圖3)，由草圖經過凸臺拉伸(或旋轉、或掃描等功能)生成基本實體(圖4)，在與基本實體相垂直的位置再作一次相同的造型，即生成所需的相貫立體的模型造型如(圖5)。深色部分即與主體相交的另一個圓柱體。
