副標題#e#    0引言

    SolidWorks是一套基于Windows的CAD/CAE/CAM/PDM桌面集成系統，是美國SolidWorks公司在總結和繼承了大型機械CAD軟件的基礎上，在Windows環境下實現的第一個機械三維CAD軟件。在工程設計時設計人員經常選用標準化、系列化的零件，如螺栓、螺釘、螺母、墊圈等，這些元件將在設計時反復地在裝配體的不同位置被選用，而且規格大小各不相同，如果能夠建立一個標準件三維實體模型庫，在用戶選擇某規格的標準件時，能夠自動從庫中取出，然后插人到裝配體的指定位置，將大大簡化設計工作，提高設計效率。但SolidWorks并沒有提供一個符合我國國家標準的標準零件庫，在此背景下本文對SolidWorks進行了二次開發，創建了一個符合國家標準的螺紋連接標準件庫。

    1  VC對Solidworks開發的基本原理

    SolidWorks支持ActiveX Automation技術，VB環境下建立的客戶程序可以直接訪間SolidWorks中的對象。ActiveX Automation是Microsoft公司提出的一個基于COM (Componet Object Model)的技術標準，是以前的OLE(Object Linking and Embeding)技術更高層次的發展，ActiveX Automation被開發出來的原因就是用于協調不同的應用程序。

    SolidWorks支持OLE標準，完全實現 OLE自動化。作為一個OLE服務器，SolidWorks提供了大量的OLE對象，以這些對象所擁有的方法和屬性，用戶通過在客戶應用程序中對這些OLE對象及其方法和屬性的操作，可以在自己開發的應用軟件中實現諸如生成直線、造實體、檢查曲面表面參數等幾乎所有的SolidWorks軟件的功能。

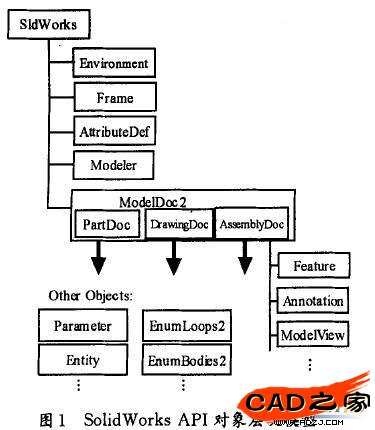

    SolidWorks中常用的主要ActiveX Automation對象有Parameter,Sldworks,Entity和EnumBodie。對象等，如圖1所示。Sldworks對象為VB對SolidWorks工作環境進行訪問處理提供了接口。通過此對象可以對SolidWorks工作環境添加菜單、刪除菜單、添加工具條、打開文件、新建文件、退出SolidWorks系統。用VB調用SolidWorks中的API函數，還可以完成零件的建造和修改;零件各特征的建立、修改、刪除和壓縮等各項控制;零件特征信息的提取，如特征尺寸的設置與提取，特征所在面的信息提取及各種幾何和拓?fù)湫畔?零件的裝配信息;零件工程圖紙中的各項信息等。

    在對SolidWorks進行二次開發時，首先要建立SolidWorks的連接，創建SolidWorks的應用對象

    Dim  swApp As Object
    Set   swApp=CreateObject   ("S1dWorks. Application")

    通過這個函數，就打開了SolidWorks的接口，可以調用它的API函數了。例如建立新的零件圖

    Dim Part As Object
    Set Part=swApp. newpart
