四、分析結果對比

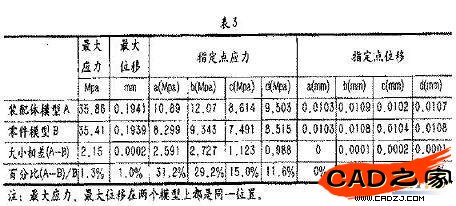

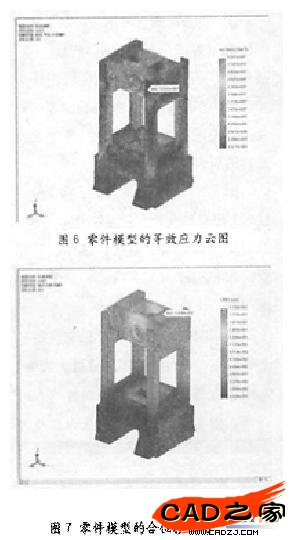

    在有限元計算后，我們?nèi)∪鐖D3所示的4個參考點進行應力、位移的研究，同時考慮機身整體的最大應力和緩大位移、兩個模型的分析結果對比見表3。其中，裝配體模型的等效應力分布云圖如圖4所示，合位移的結果云圖如圖5所示，零件模型的等效應力分布云圖如圖6所示，合位移的結果云圖如圖7所示。


    從上述圖示中，我們可以看到最大的應力、位移的數值大小。位置二者十分接近，但在所選的參考點處竺者的的應力有所差異，最小相差11.6%，最大相差31.2%，作者認為這是參考點附近網格剖分的差攤所致，同時裝配體的網格模型可以更真實的反映焊接零件之間力流的分布和載荷傳遞。當然，通過網格細化，哭者在參考點附件的差異會減小。

    五、兩種有限元模型的優缺點

    傳統的零件摸型方式分析是許多工程分析人員所熟知的，也是絕大多數分析軟件所唯一支持的方式，所以應用比較普遍，造型和前處理花費的時間相對要少;但是對于多種材料、待研究的焊縫位置、以及可能靄要考慮的不同接觸面之間的摩擦系數的設置等，需要特殊定義或需要軟件提供該項功能方可實現。

    COSMOSWorks 對于裝配體模型方式的分析，為我們提供了更多的控制選項以及結果顯示選頂。

    1."經緯"分明的網格模型。我們首先注意到以裝配體模型方式進行網格剖分后，每個焊接件之間"經緯"分明，而民接觸面之間的節點可以一一對應，這是我們使用零件模型方式來分析裝配體結構很難達到的理想網格剖分方式。
    2.更靈活的網格剖分控制。以裝配體模型方式進行網格剖分時，不同接觸面，不同零件都可以設置不同的單元大小公差值等，使得我們可以對復雜模型的控制更靈活。對模型細節之處的研究更方便。
    3.不同摩擦系數設置。同2中一樣，不同接觸面，不同零件之間，還可以設定不同的摩擦系數，這樣既使分析工況和實際工況更接近，也使得前處理的工作最大大減輕。
    4.不同材料設置。如結構使用了多種材料，在傳統的零件分析方式中，必須通過指定單元和材料屬性(有時還要指定實常數)等來給指定單位設置不同的材料，所以前處理的工作量較大。而在裝配體模型方式中，一種材料就對應這個零件或一組零件，可以零件為對象，一次選擇一個零件或一組零件來設置材料，這個一作一般1一2分鐘就可以完成，顯然速度要大大快于零件模型的分析方式。

    分析結果如圖8所示的爆炸圖。利用SolidWorks對裝配體管理的功能，先對裝配體中所研究的零部件定義爆炸方式，并使用該爆炸圖;然后在COSMOS Works的結果查看中，可以爆炸的方式顯示各個零部件，這樣對于焊縫位置，或零件之間的接觸面的研究提供了很大便利。

    六.應用建議

    根據上述分析情況的對比，結合SolidWorks和C05MOS Works的功能特點，就結構件在準備有限元模型時提出了一些建議。

    1.如果已有結構件的三維幾何模型，且設計時就是按照焊接等方式裝配的，則采用裝配體模式進行分析;
    2.在進行新產品的方案設計階段，如結構件中僅使用一種材料，宜采用單零件模式進行分析，可加快三維建模的進度。
    3.為獲得某零件的詳細分析結果，如焊縫處分析，或考慮多種材料等，宜采用裝配體模式進行分析，便于前處理中靈活的控制。
