·部分孔規則 (Partial Hole Rule)：
確保穿過零件邊界的孔不超過材料中指定的百分比。
在孔開在零件的界限之外時，至少 75% 的孔區域應在材料中。勿使孔軸與零件邊緣斜交，否則鉆頭會走位。
·深容套／槽縫(Deep Pocket/Slot)：
既深又狹窄的槽縫很難加工。加工既深又狹窄的槽縫時需使用的細長端銑刀容易振動，因此很難達到嚴格的公差要求。
*建議:避免具有長半徑的長邊角。
妥善設計碾磨區域，使端銑刀的長度到直徑的比例不超過 3:1。

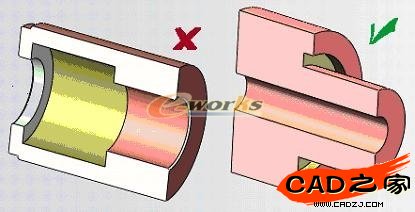

·無法訪問的特征(Inaccessible Features Rules)：
檢查可能需要特殊切割工具或切割步驟的無法訪問的特征。
特征應該易于接近，以便以所需方向進行加工。
無法接近的特征要求特殊的加工工具或加工技巧。
·碾磨尖內角(Mill Sharp Internal Corners)：
確保角不會由于過尖而無法對其執行標準碾磨操作。
尖內角無法通過傳統碾磨工藝加工,需要采用如 EDM之類的非傳統加工工藝。
*建議：在設計一個三邊線內角時，內側邊線中的一條必須具有端銑刀的半徑。推薦使用較大的邊角半徑，以便容納較大的碾刀。使用裝配人員推薦的半徑以便確保容易獲取和維護工具。
如果不能避免尖角，可鉆一個單獨空隙孔以便于安裝凸出的 90 度角。由于鉆頭不能承受大的側向載荷，故需先鉆孔。
