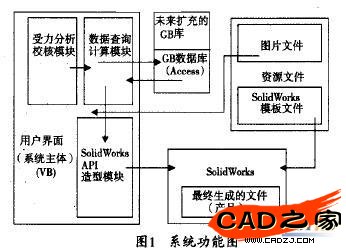

2系統功能分解

    2.1系統主體

    1)數據查詢與計算模塊

    該部分是系統的數據處理核心。用戶作出了適當的操作后，智能判斷操作的順序和要求。用戶選擇了特定的零件與參數后，系統首先運行該模塊，利用ADO技術與數據庫交互，查詢到滿足用戶要求的特定數據記錄，然后根據情況，完成計算任務，生產造型必須的最終數據。用戶的操作或選擇有時候也是最終數據的一部分。在造型前，用戶還有一次機會對數據進行必要的修改，但是不建議進行該項操作。

    2)實體造型模塊

    數據處理成功完成后，接著就應該運行該模塊了。在這里首先是創建SolidWorks的對象變量，加載幾個SolidWorks的庫文件，利用OLE技術，讓VB與SolidWorks取得聯系。讓SolidWorks打開模板文件，修改模板零件尺寸為用戶選擇或是最終修改后的尺寸值。SolidWorks重新建模，并生成新的文件后保存，這就是最終零件文件。

    3)受力分析校核模塊

    該部分是系統功能的擴展，在這里首先要求選擇受力的情況，接要求輸人選定受力情況下的工作載荷或是力的大小，然后選擇材料、強度級別、安全系數等，最后該模塊就可以計算出螺栓或螺柱或螺釘的小徑，并完成校核。根據小徑查詢數據庫確定公稱直徑d完成了受力分析和校核計算后，系統將引導至數據查詢與計算模塊。


    2.2數據庫

    2.2.1 GB數據庫

    GB數據庫是系統數據存儲和管理中心，GB標準體現為數據表格，為了簡約表達數據間的復雜關系，其表格往往都不是簡單的二維表格。而現在流行的關系性數據庫管理系統都是以簡單的二維數據表為基礎。將GB數據成功導人數據庫，并體現數據間的關系，是本次設計成功的關鍵，也是研究重點。
