副標題#e#    夾具作為制造企業中重要的基礎工藝裝備，廣泛應用于加工、檢測和裝配等制造過程中。夾具設計的效率直接影響到產品的生產準備時間和產品成本。由于市場競爭的加劇和企業信息化的需要，企業對計算機輔助夾具設訊CAFD淇有強烈的需求。計算機輔助夾具設計(CAFD)是通過計算機軟件程序來完成夾具設計計算、結構設計、總裝圖和零件圖的繪制，及制定出夾具零件的數控加工程序等工作。計算機輔助夾具設計是CAD/CAM系統中一個獨立的部分，它和計算機輔助工藝規程設計(CAPP)共同構成CAD和CAM之間的接口，而它和CAPP又是彼此相互提供信息和作出決策的兩個獨立的系統。

    目前的蘭維軟件的參數化設計、裝配模擬，干涉檢驗以及有限元分析等功能為計算機輔助夾具設計提供了強有力的技術支持，從而使如何在三維平臺下進行夾具設計成為研究的熱點。

    1、三維CAFD系統結構體系

    機床夾具是山定位元件(或組件)、對刀元件、導向元件(或組件)、夾緊元件(或組件)及夾具體等幾個基本單元組成。機床夾具的設計的特點主要體現在:夾具的各個組成部分可以分別進行設計。與一般的產品設計相比，夾具設計的重構性還是比較強的。因此，CAFD系統主要完成以下幾個方面的設計:定位、對刀、導向、夾緊、夾具體等。每一個設計內容都應包括方案確定和元件選擇。在三維設計平臺下，計算機輔助夾具設計的過程一般要經歷概念設計、技術設計和洋細設計三個階段。

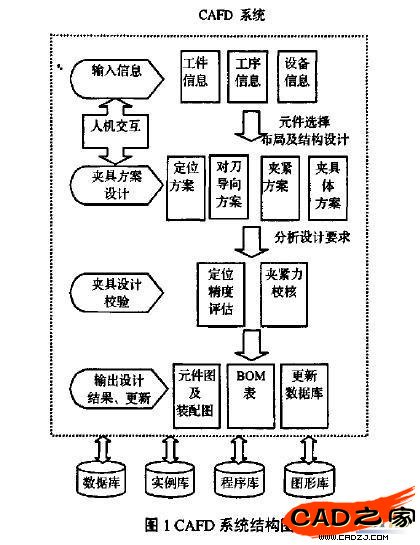

    夾具設計過程不僅需要大量的有關零件設計、工藝和加工的數據，同時還需要設計人員具有很豐富的領域知識和設計經驗。根據夾具設計要求和系統功能分析.將三維CAFD系統分為以下幾個功能部分:信息輸入功能部分、輔助方案設計功能部分、設計校驗功能部分和結果輸出功能部分。輸入信息包括:工件信息、工序信息、設備信息三個部分;夾具方案設計需要設計定位方案、對刀導向方案、夾緊方案、夾具體方案;夾具設計校驗主要是指定位精度評估和夾緊力的校核;最后一個過程是輸出設計結果，包括元件圖、裝配圖BOM表，并更新數據庫。系統結構如圖1所示。


    系統的基層是由數據庫、實例庫、方案庫和圖形庫作為支持。數據庫中主要包括夾具結構元素?cái)?shù)據庫:標準、手冊資料信息數據庫(公差、配合、粗糙度等);設備資料數據庫。這個數據庫要求是開放性的，必要時可由設計者向數據庫內增加必要的其他信息。
