非標準螺紋法蘭廣泛應用于石油、化工等工業壓力設備中[1]。隨著產品更新?lián)Q代的加快，對非標準螺紋法蘭的設計提出了新的要求，產品形式多樣，設計周期短。但是，在不同的壓力設備中，非標準螺紋法蘭的規格也不盡相同，沒有一個通用的標準，每次設計都要從頭開始，設計過程比較繁瑣，需要反復調整某些參數，設計周期冗長，使得設計工作費時、費力，而且會時常出錯。另外，傳統的人工繪圖已不能適應其發展。隨著計算機和CAD技術的發展，采用計算機硬、軟件技術對非標準螺紋法蘭進行自動設計、修改及輸出，為提高非標準螺紋法蘭的設計質量提供了強大的工具。目前，非標準螺紋法蘭的設計軟件較少，只能計算結果，軟件系統不能提供非標準螺紋法蘭的三維模型，影響了設計的直觀性。本文開發的設計系統適應性強、人機界面友好，直觀顯示非標準螺紋法蘭的三維模型，能自動生成設計說明書，管理方便。

　　1.軟件的設計

　　1.1 軟件的總體結構

　　非標準螺紋法蘭的設計計算與快速建模軟件采用面向?qū)ο蟮腗icrosoft Visual Basic 6.0程序設計開發語言(以下簡稱VB)實現，VB是一種Windows操作系統下的應用程序開發工具[2]，采用圖形用戶界面(GUI)、面向?qū)ο篁?qū)動的方法機制。通過采用VB編程，建立良好的人機交互界面，使計算過程更清楚、更易于分析。三維實體建模已產是品設計的主流，在眾多三維CAD軟件(如Catia、ProE、I-DEAS、UG等)中，SolidWorks[3-5]軟件具有獨特的優勢，非標準螺紋法蘭的三維成型[6-8]即采用SolidWorks的三維設計功能。具體的非標準螺紋法蘭的設計與快速建模設計的主要內容為：(1)設計準備：了解非標準螺紋法蘭的結構，設計參數選取，公式確定，材料等;(2)初步設計：根據上述資料，確定設計軟件的界面，編輯、調試程序;(3)結果輸出：輸出結果為非標準螺紋法蘭的三維模型、保存為Excel形式的設計說明書。非標準螺紋法蘭的設計與快速建模軟件的總體結構如圖1所示。

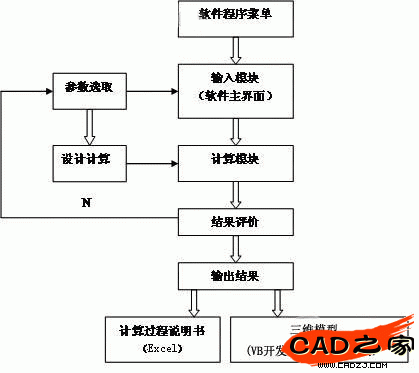

　　圖1 軟件總體結構圖

　　1.2 軟件設計模塊

　　VB語言是一種模塊化開發設計軟件[2]。模塊是單獨命名的可以通過名字訪問的數據說明、可執行語句等程序?qū)ο蟮募稀ＤK化就是把一個復雜的大型化程序劃分為若干個模塊，每個模塊完成一個子功能，把這些模塊匯總起來組成一個集體，可以完成指定的功能而滿足問題的要求。采用模塊化原理可以使軟件結構清晰，便于設計、閱讀和理解，從而便于維護。通過分析非標準螺紋法蘭，將軟件設計為模塊(見圖1)，分別是數據輸入模塊(InputM)、計算模塊(CalculationM)、評價模塊(CheckM)、設計說明書模塊(OutputM1)、三維實體實現模塊(OutputM2)。

　　InputM模塊的主要功能是將非標準螺紋法蘭設計任務輸入并賦值給各變量;CalculationM模塊的主要功能是將輸入的數據進行工藝設計計算;CheckM模塊的功能是在CalculationM模塊中得到的數據基礎上，將其與非標準螺紋法蘭材料的各項參數進行比較，校核;OutputM1模塊是自動生成設計說明書，并將其保存為Excel文檔;OutputM2模塊是將得到的設計結果以三維模型形式輸出。

　　2.軟件的運行

　　2.1 軟硬件要求

　　CPU：奔3以上;

　　操作系統：Windows98、Windows2000或WindowsXP;

　　內存：至少256M，建議1G;

　　顯存：128M以上;

　　要求的軟件：SolidWorks2008。

　　2.2 軟件的使用介紹

　　設計軟件以Visual Basic 6.0為開發平臺，根據非標準螺紋法蘭設計所需的數據設計合理的界面，操作方便、簡單。軟件集成了SolidWorks的三維模型設計功能，設計說明書可以自動生成，并以 Excel文檔的形式保存，方便設計者查閱與共享。啟動程序，主界面如圖2所示。首先在“材料”菜單，選擇非標準螺紋法蘭的材料，得到非標準螺紋法蘭的設計參數，如材料的彈性模量、泊松比、設計溫度下的各項許用應力等。

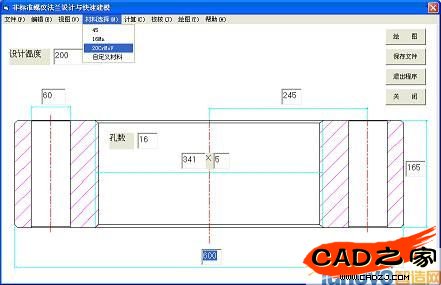

　　圖2 軟件的主界面

　　如果用戶在輸入?yún)?shù)的過程中，輸入了不合理的數據，系統將彈出相應的對話框進行提示，如圖3為輸入了不合理的內孔的直徑參數時，系統給出的提示對話框。

　　圖3 錯誤提示對話框

　　若輸入的數據合理，點擊“計算”菜單，就完成了計算過程，并將計算過程自動保存為Excel電子表格，存放在一個指定的位置，如圖表所示。

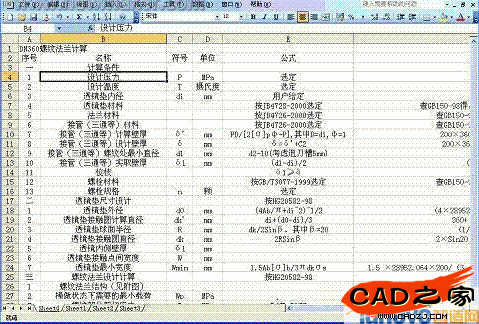

　　圖4 計算說明書

　　在主界面中，用戶可以點擊“視圖”里的“清除內存”，即可將數據清空，再重新輸入?yún)?shù)，并選擇設計溫度進行下一次計算。

　　計算完成后，點擊“校核”菜單，程序?qū)⑶懊娴挠?jì)算結果與設計溫度下選定材料的各項許用應力進行比較，看其是否在許用的范圍內。校核完成后，程序會自動將校核的結果添加到計算說明書里，保存到指定的位置。經過校核后的計算說明書如圖5所示，它將校核結果添加到結果那一列。

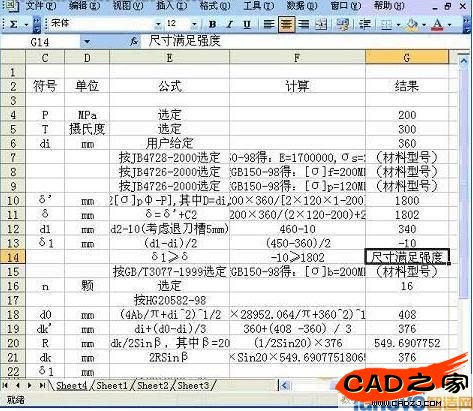

　　圖5 校核結果

　　經校核滿足使用要求后，用戶可以點擊菜單“繪圖”或“繪圖”按鈕，自動調用SolidWorks繪制非標準螺紋法蘭的三維模型。其三維模型如下圖所示。

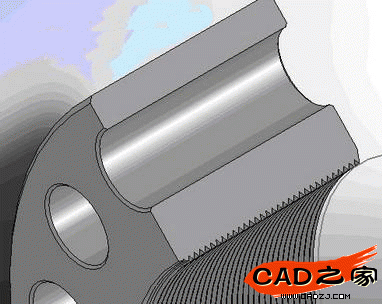

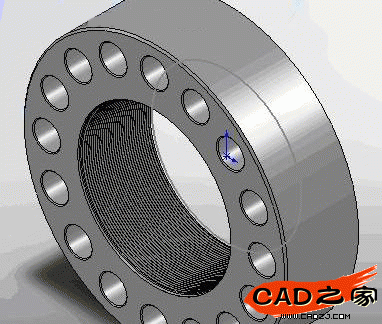

　　圖6 非標準螺紋法蘭的三維模型及局部視圖

　　非標準螺紋法蘭的三維模型建立好后，單擊主界面中的“保存文件”即可將模型保存到指定的位置，點擊“退出程序”按鈕，程序?qū)?huì)關閉SolidWorks軟件。完成后，點擊關閉，退出非標準螺紋法蘭設計與快速建模軟件。

　　3.結論

　　從非標準螺紋法蘭的計算說明書里，可以看出，非標準螺紋法蘭的設計與快速建模軟件的計算精度比較高，克服了人工設計計算容易出錯的缺點，使得設計計算時間縮短了，省時省力。軟件里的三維實體實現模塊(OutputM2)可以方便地通過調用SolidWorks三維繪圖軟件，實現非標準螺紋法蘭的三維模型的繪制。設計過程直觀，而且用戶也可以在些基礎上添加自己的應用模塊，將軟件與Ansys、Abaqus、MSC等有限元分析軟件結合起來，開發出具有用戶特色的應用軟件。
