本文介紹了ProE 3.0 Wildfire交互式刀具管理器的相關內容。

　　制造工程師最重要的任務之一是選擇刀具(不同的切刀)，這有助于將產品設計師的視線帶入到鋼與鋁的有形世界中。機床比以前更為復雜，而且制造工程師選擇刀具和設計其刀具路徑的工作也變得更為復雜。 新的 Pro/ENGINEER Wildfire 野火版 3.0 刀具管理器有現代化的圖形用戶界面，并提供一系列功能，能減少用戶的擊鍵次數以及在定義刀具(設計刀具路徑的第一步)時可能產生的挫折感。

　　更加清楚和恰到好處。現在，利用 Pro/ENGINEER Wildfire 野火版 3.0 刀具管理器，您不僅可以定義每個刀具的切削長度，還能定義刀柄和刀架，因此更容易實現可視化。在選擇基本的刀具形狀后，新的刀具管理器還通過圖形準確顯示要定義哪些參數，因此，您無需再通過從總列表中選擇正確的參數組合來定義刀具的形狀。

　　PTC 的產品管理總監 Francois Lamy 說：“以前，刀具定義界面是非常簡陋的，因此，您必須知道要選擇或修改哪些參數。現在，刀具形狀顯示在屏幕上，并帶有輸入字段，可根據特定的刀具形狀輸入四到八個特定的參數。”

　　定制布局，添加定制的排序。Pro/ENGINEER Wildfire 野火版 3.0 允許您定制刀具管理器界面的布局，而且添加了排序功能，使您能更輕松地從通常在機工車間提供的許多刀具中找到適合自己工作的刀具。可以定制界面，方法是：定義應顯示哪些列，然后通過單擊列標題以使用任何這些列對刀具進行排序。

　　Lamy 說：“通常，您將會按刀具直徑進行排序。這是與 GUI 進行交互的自然方式，就像您轉身問別人‘我需要一把兩毫米的球端銑刀’一樣。”

　　CL 命令和切割條件。刀具定義的另一個部分涉及到添加 CL 命令，以便能夠在刀具改變時自動發放特定的刀具。這方面一個很好的例子是，調用子程序以監視刀具壽命或刀具負荷。

　　切割條件包括從旋轉進給量和速度到路徑 NC 參數本身的所有條件，它們對于鋼和鋁是不同的。在以前的刀具管理器中，您必須為每種材料保存一個新文件。這使文件管理變得復雜，并且增加了在數據管理數據庫中檢入和檢出文件時造成混亂的可能性。

　　新的版本已經廢除了以前用于存儲刀具的平面 ASCII 文件格式，并且用 XML 文本格式取而代之。由于 XML 在組織信息方面的能力更強，因此，某特定刀具的所有參數(包括不同的切割條件)可以存儲在一個文件中。這樣一來，以前的多個文件現在變?yōu)橐粋€文件。

　　Lamy 說：“XML 格式附帶的好處是，它簡化了與制造企業可能使用的，或者刀具可能自帶的任何專有刀具管理系統的接口。這意味著參數將從專有系統傳送到刀具管理器中，您無需重新輸入這些參數，因而提高了您的工作效率。”

　　添加設置，創建缺省值。作為定義刀具的最后一步，制造工程師現在可以添加某些其他設置，如要使用的冷卻液的類型和刀具的首選主軸方向。這起著兩個額外的保險作用：確保將在特定的制造過程中正確使用刀具，以及確保未來的用戶將獲得有關正確的刀具設置的詳細說明。

　　此外，工程師可以將任何 NC 序列參數、CL 命令或設置或它們的任意組合轉化為刀具的標準缺省配置。這樣一來，可以方便地在未來的制造操作中使用刀具(因為這些設置可以自動填充到 NC 序列定義中)，從而有利于制造工程師及其公司。

　　捕捉知識。Lamy 說：“一些客戶希望重新設計 GUI，另一些客戶希望獲得節省時間的功能，如簡化 NC 參數函數。Pro/ENGINEER Wildfire 野火版 3.0 為我們提供了一個很好的機會來做到這兩點，以及升級界面和尋找改善用戶體驗的其他方式。”

　　Lamy 說：“我們使知識能更輕松地輸入到軟件中，并使軟件隨后能利用它。因此，現在您無需做同樣的工作超過一次，因為這個軟件不僅外觀出眾，而且還十分聰明。”

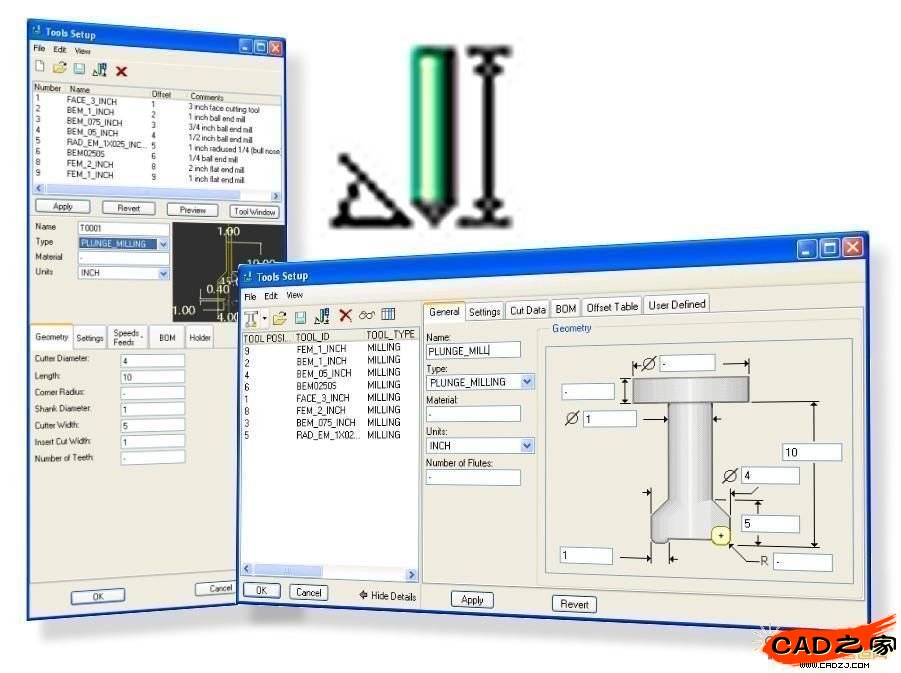

“刀具設置”屏幕的新舊界面并列對比

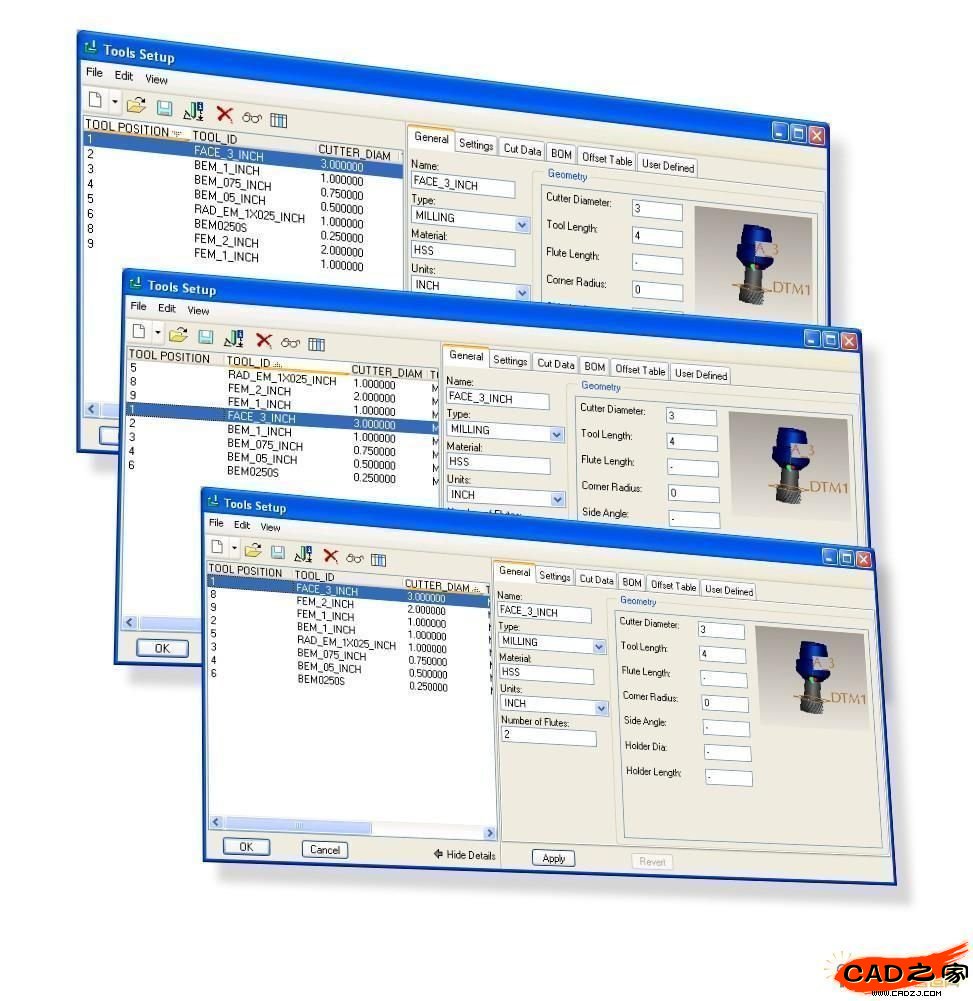

顯示排序操作的“刀具設置”屏幕
