一、Pro/ENGINEER Diagram電氣邏輯原理圖布線

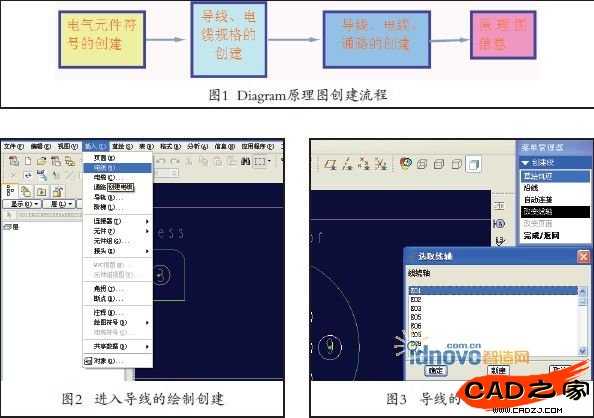

　　在電氣設計時創建Pro/ENGINEER Diagram原理圖的一般流程如圖1所示，具體步驟為：1)電氣接插件符號的創建;2)導線、電纜規格的創建;3)導線、電纜、通路的創建;4)最后得到原理圖信息。上一期主要介紹了電氣元件符號的創建、導線與電纜規格的創建過程，以下將介紹Diagram原理圖的創建、導線電纜的連接布線以及原理圖輸出邏輯參照和信息列表的步驟與過程。

　　Diagram電氣邏輯原理圖的布線主要包括以下過程：1)創建導線連接;2) 創建電纜連接;3)創建通路;4)原理圖邏輯參照及信息列表的輸出。

　　1.原理圖設計線纜及通路

　　導線連接的創建有以下幾種方法：

　　1)草繪路徑——繪制走線的路徑;2)跟隨導線——跟隨另一導線走線;3)自動連接——自動將兩個元件按照陣腳的順序連接起來。

　　打開已布局好的電氣元器件符號原理圖，然后向原理圖添加設計線纜連接，選擇“插入”→“電線”命令，如圖2所示，然后就會在右側出現“創建線”的菜單管理器，如圖3所示，分別有“草繪軌跡”、“沿線”和“自動連接”三種導線連方法，同時也出現選取線軸的窗口，在這里必須至少選擇一條已在數據庫中創建和活動的電線線軸。如果沒有選擇電線線軸，系統將提示您選擇一個線軸。

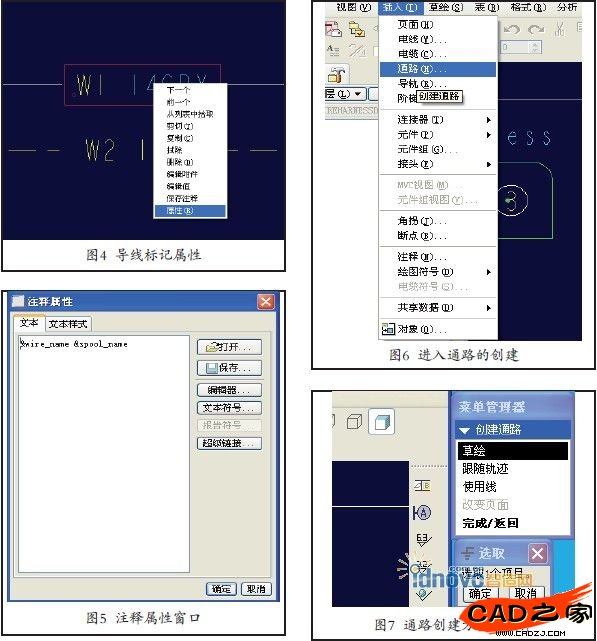

　　導線與電纜的標記，一般是“&wire_name”與“&spool_name”，“W”為缺省的導線標記前綴，“數字”為控制導線標記的數字部分的形式，可以通過單擊右鍵，出現如圖4所示的“屬性”選項，然后出現圖5的導線注釋屬性窗口，在該窗口中可以更改導線與電纜的標記線號。

　　在Diagram原理圖設計中，通路(highway)是指一組路徑相似的導線集合，簡化表示成一條線。這樣不僅可以簡化原理圖的繪制，而且相似導線的簡化使圖面更清晰易讀。在設計通路時，可以在原理圖上直接草繪，或者直接使用現有的電線路徑跟隨，這與繪制導線的連接方式類似。

　　在“插入”下拉菜單中選擇“通路”，如圖6所示，在Pro/ENGINEER設計界面的右上側就會出現“創建通路”菜單管理器，如圖7所示，然后就可以根據設計需要選擇通路是草繪還是跟隨現有的導線走向。

　　2.線纜的修改

　　設計原理圖時，由于復雜的電氣控制要求、元器件的不同電氣特點，以及原理圖本身的控制接口要求的修改，需要經常更改導線或者電纜。

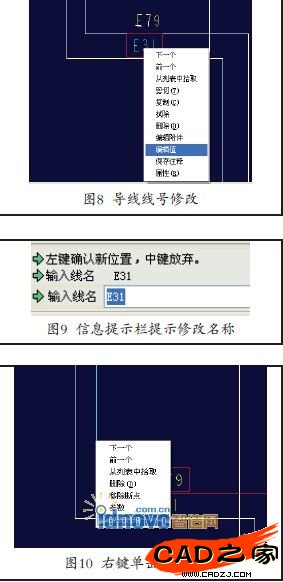

　　修改導線名稱可以通過在導線標記處雙擊導線標記，或者如圖8所示，右鍵單擊，出現下拉菜單，選擇“編輯值”，然后就會在信息提示欄中出現提示輸入新的導線名稱，如圖9所示。

　　修改導線規格時通過單擊右鍵，圖10出現下拉選項菜單，選擇“改變線軸”，在Pro/ENGINEER的右上側出現選取線軸的窗口，如圖11所示，然后就可以選擇需要相應修改的線軸。

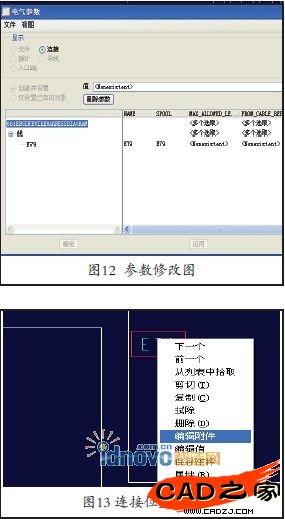

　　修改導線的電氣參數時，可以使用單擊右鍵選擇下拉菜單中“參數”，如圖12所示，然后在電氣參數的窗口中修改相應導線的參數，修改導線的連接位置，可以選擇“編輯附件”，然后移動到所需要的位置，如圖13所示。

　　另外還經常需要用到修改導線標號的位置、增加對接點splice、添加和去除斷點等，分別可以通過點取標號，然后在導線的任何位置拖動、選擇“插入”→“接頭”→“對接頭”、選擇“插入”→斷點”等命令修改。

　　二、原理圖邏輯的輸出

　　原理圖邏輯是傳輸原理圖和三維線束模型之間的電氣設計數據，使他們可以存儲并使用相同的邏輯信息，使得工程圖更準確。三維布線可以直接參考原理圖的邏輯信息，也可以導入原理圖的導線列表或者PTC的中性格式(.nwf格式)以及xml格式圖表中的數據。在以后的每次設計過程中，可以比較原理圖和三維模型中的相應對象，這樣可以確保設計時邏輯信息數據的同步。

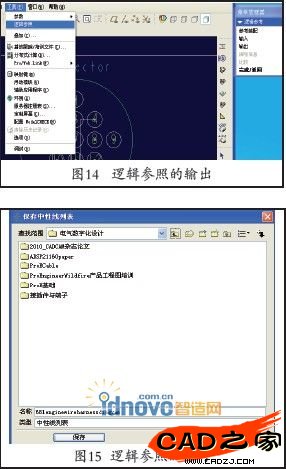

　　在Pro/ENGINEER界面中，點擊“工具”→“邏輯參考”，如圖14所示， 選擇“輸出”然后就會出現保存中性線列表的窗口，如圖15所示。選擇“輸入”，則可以通過“RS設計者”、“PTC中性”和“Mentor圖形”的方式來輸入邏輯參照，如圖16所示。

　　三、原理圖信息的創建

　　使用Pro/DIAGRAM繪制原理圖時，可以非常方便提取相應電氣信息的列表與清單，如導線、電纜列表和材料清單，同時支持用戶自定義格式的各種信息表格的自動創建。材料清單(BOM表)是原理圖中定義的所有電氣對象的列表，它主要列出了元器件與引腳名稱、信號名稱以及所有組件和連接器的信號值。

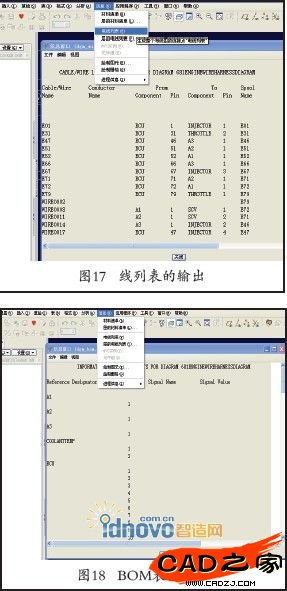

　　線列表包含有關所有的(從至參考指示符和針腳)和spool名稱線連接的信息。導線電纜列表的信息通過選擇菜單“信息”→“電線列表”來輸出線路列表，如圖17所示。BOM表通過選擇菜單“信息”→“材料清單”輸出材料清單 BOM表，如圖18所示。在BOM表中有些在 設計邏輯關系時可以省略，如“Signal Name”與“Signal Valve”，因為這些值在線束設計時可以忽略，但是增加這 些值可以為不熟悉原理圖的控制邏輯信息提供方便。

　　四、結束語

　　本文主要介紹了Diagram原理圖的創建、導線電纜的連接布線以及原理圖輸出邏輯參照與信息列表的設計過程。CAD/CAM技術的發展推動了制造業的信息化進程，未來設計的創新以及新技術的驅動也會改善目前的電氣設計，電氣控制邏輯的數字化設計可以有效提高電氣工程師、軟硬件設計工程師、機械工程師等的關聯度，有效推動電子機械集成 一體化設計開發進程。
