PROE中投影草繪的方法：
用拉伸命令繪制一個圓柱作為投影對象。

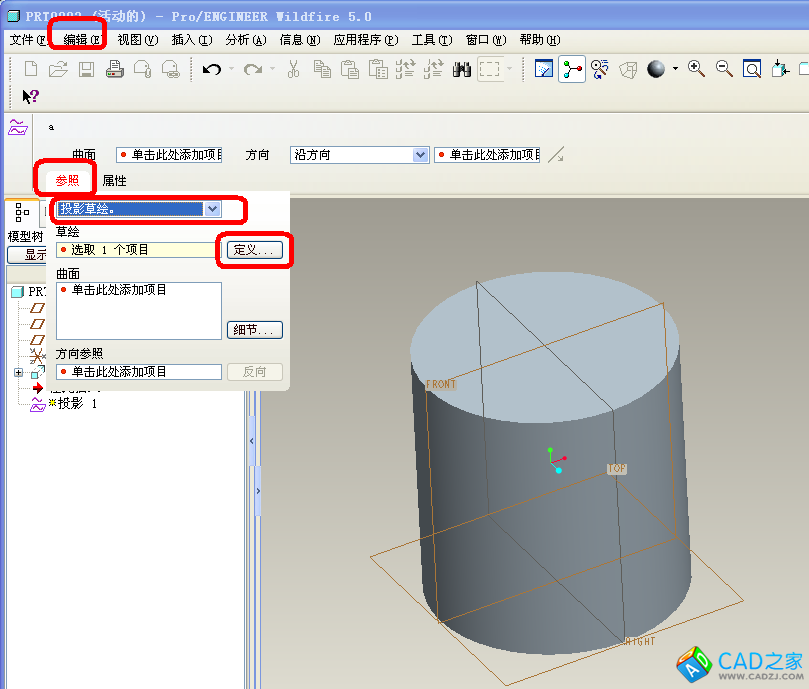

在proe菜單欄點擊“編輯”——“投影”——“參照”——“投影草繪”。如圖：

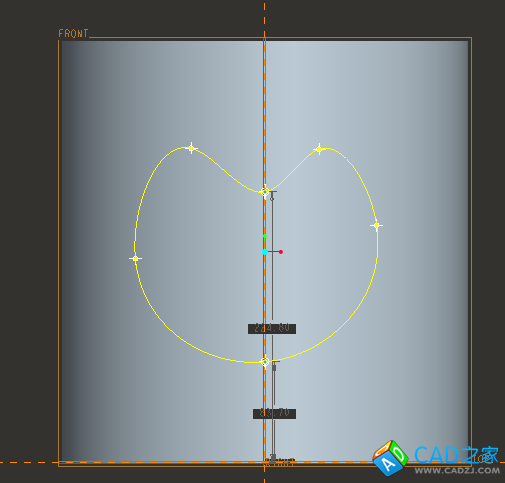

點擊“定義”，選擇FRO面進入草繪環(huán)境，繪制如圖所示的草繪截面：

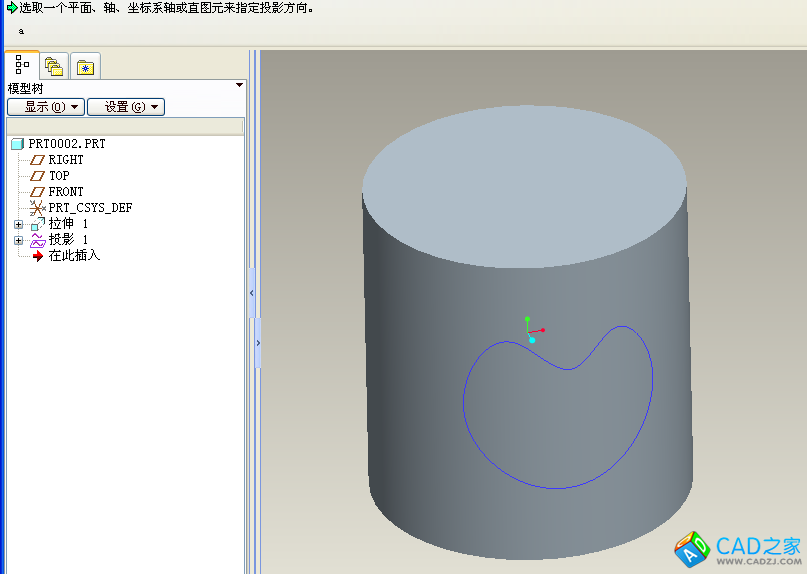

繪制好之后打√退出，選擇圓柱曲面為投影曲面，fro面為方向參照，即可得到如圖
所示的投影曲線。
