第一 首先創(chuàng)建一個新的實體文件，設置工作目錄，用mmns模板創(chuàng)建一個新零件，命名為car

第二 建立一條草繪曲線

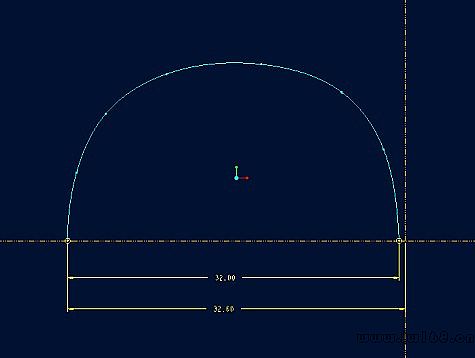

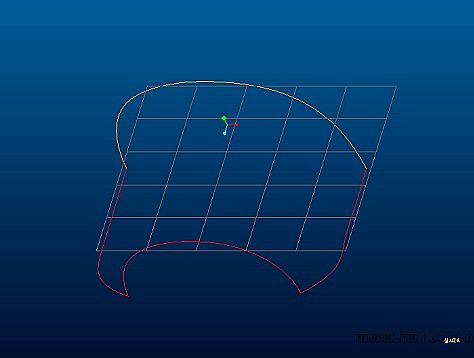

在FRONT基準面上草一條樣條曲線，注意這條樣條曲線只需8個插入點（包括端點），我們可以用控制點來編輯曲線的形狀，插入點越少，曲線月光滑，完成以后的如下圖所示，注意曲線率分布。

 第三 建立第二條在造型曲線：方法（插入造型）

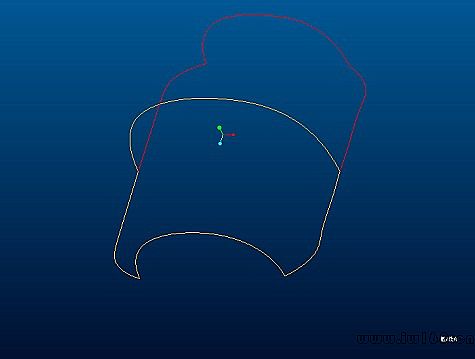

如下圖在造型時，可以先用控制點編輯出樣條曲線的大致形狀，然后在進行調整，完成以后的圖圖下圖

第四 鏡像曲線

曲面下轉換鏡像（FRONT為鏡像基準面）完成入下圖

第五 復合曲線

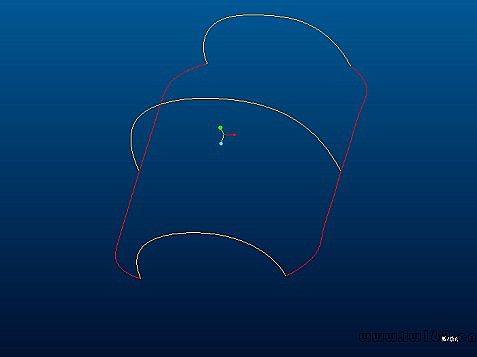

復合曲線做曲面邊界，如下圖

第六 建立基準面及鏡像

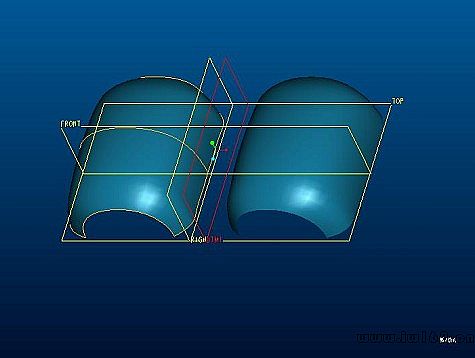

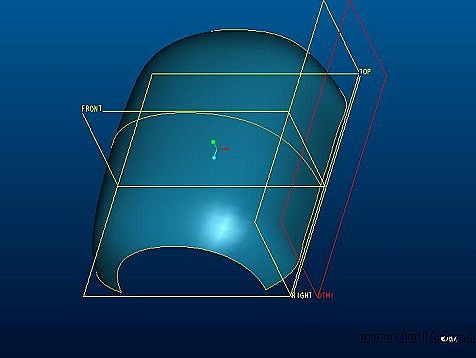

建立以偏距RIGHT為4.2基準面及鏡像到另一邊，如下圖

第七 建立基準點

以比例長度建立基準點，如下圖

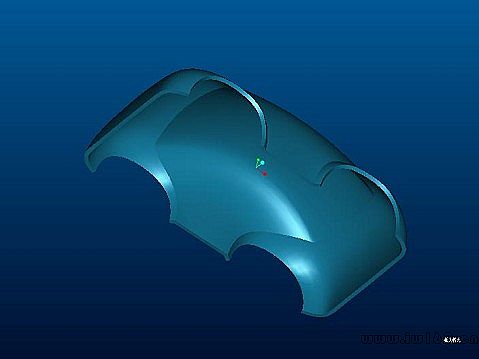

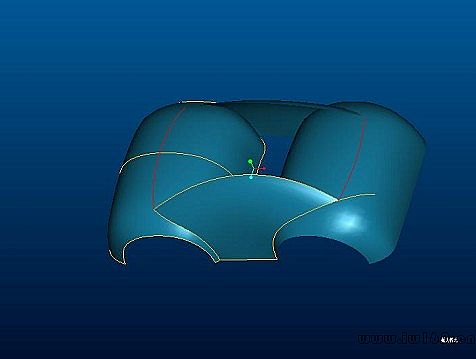

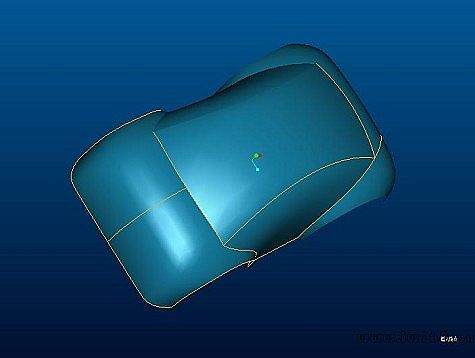

圖片1

第八 投影曲線：

以TOP基準面為草繪面，缺省，如下圖：

第九 建立造型曲線：方法（插入，造型）

如下圖，注意在造型時，可以先用控制點編輯出樣條曲線的大致形狀，然后在進行調整，完成以后的圖如下圖：

第十 曲面邊界：

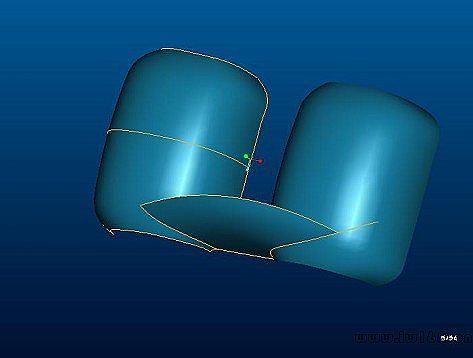

曲面邊界及鏡像到另一面，完成如下圖：

第十一 建立基準點：

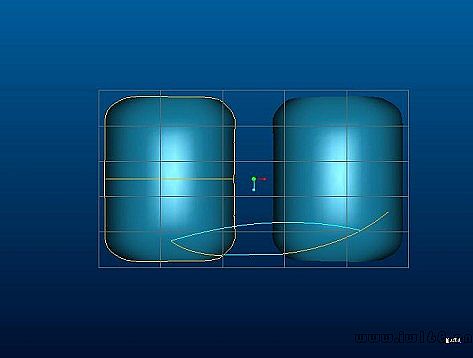

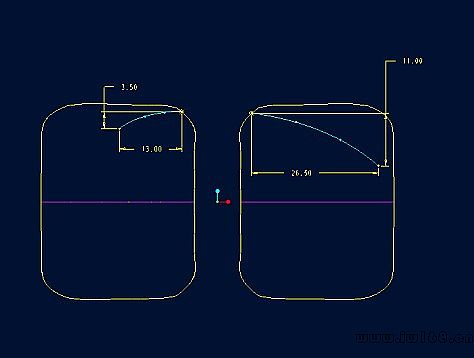

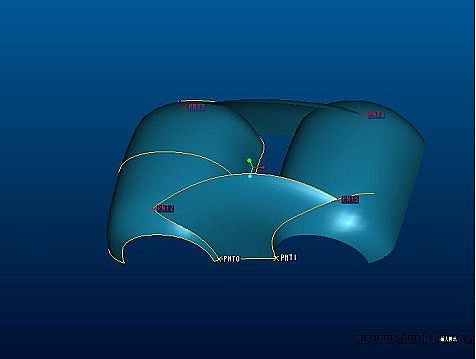

以四個定點建立如圖所示的四個點：并建立投影曲線，完成如下圖：

第十二 曲面邊界：

曲面邊界，完成如下圖：

第十三 合并所有的曲線：所有的曲線為紫色，邊緣為黃色邊緣，完成如下圖：

第十四 建立圓角：

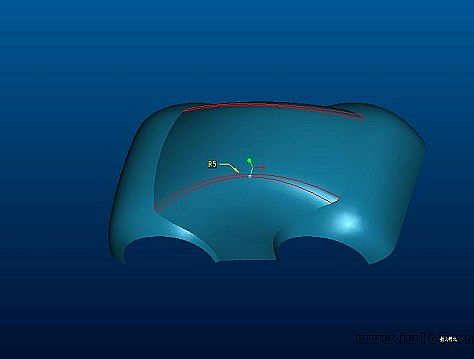

選擇紅色的兩條邊，半徑為：5完成結果如下圖：

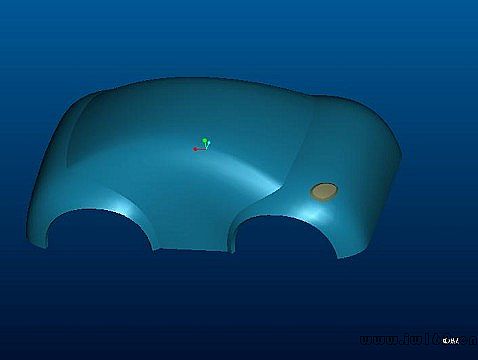

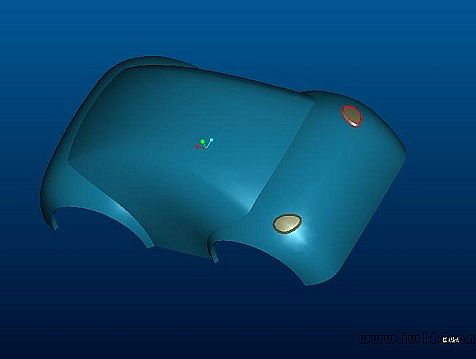

第十五 用曲面生成實體，現在我們已經做了一個沒有封閉的曲面模型，但一般來說，PRO/E里做的零件最終要生成實體才要算數的，選擇菜單在彈出的對話框中，選擇前面生成的曲面，輸入1厚度，確認即可。完成結果如稀土：

第十六 拔模偏距：

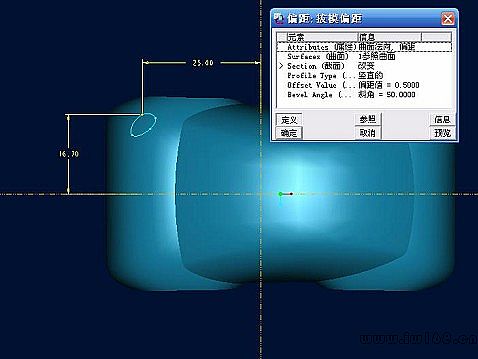

以TOP為草繪平面：建立如圖，完成如下圖：

第十六 拔模偏距，以上一步同樣的方法，建立如下圖
