1.碟形彈簧
圓柱坐標
方程：r = 5
theta = t*3600
z =(sin(3.5*theta-90))+24*t

圖1

2.葉形線.
笛卡兒坐標標
方程：a=10
x=3*a*t/(1+(t^3))
y=3*a*(t^2)/(1+(t^3))

圖2

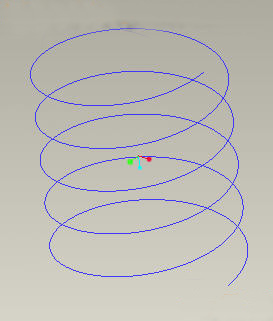

3.螺旋線(Helical curve)
圓柱坐標（cylindrical）
方程： r=t
theta=10+t*(20*360)
z=t*3

圖3

4.蝴蝶曲線
球坐標
方程：rho = 8 * t
theta = 360 * t * 4
phi = -360 * t * 8

圖4

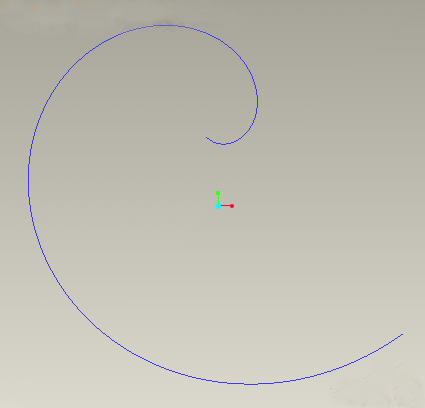

5.漸開線
采用笛卡爾坐標系
方程：r=1
ang=360*t
s=2*pi*r*t
x0=s*cos(ang)
y0=s*sin(ang)
x=x0+s*sin(ang)
y=y0-s*cos(ang)
z=0

圖5

6.螺旋線.
笛卡兒坐標
方程：x = 4 * cos ( t *(5*360))
y = 4 * sin ( t *(5*360))
z = 10*t

圖6

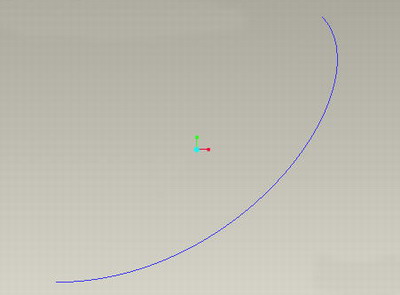

7.對數曲線
笛卡爾坐標系
方程：z=0
x = 10*t
y = log(10*t+0.0001)

圖7

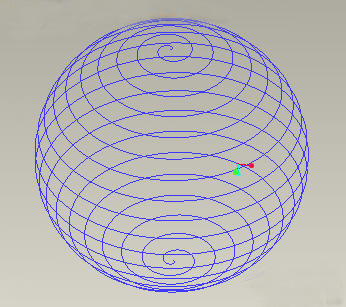

8.球面螺旋線
采用球坐標系
方程：rho=4
theta=t*180
phi=t*360*20

圖8

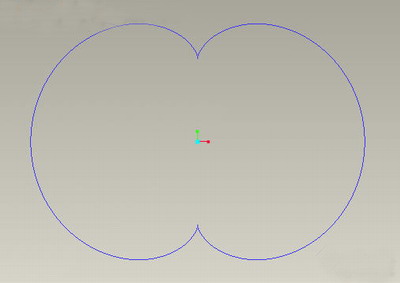

9.雙弧外擺線
卡迪爾坐標
方程： l=2.5
b=2.5
x=3*b*cos(t*360)+l*cos(3*t*360)
Y=3*b*sin(t*360)+l*sin(3*t*360)

圖9

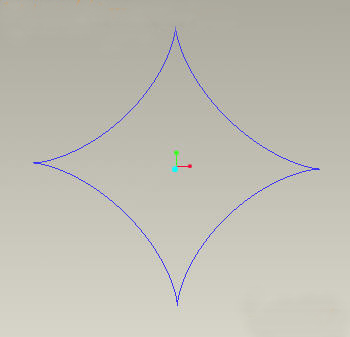

10.星行線
卡迪爾坐標
方程：a=5
x=a*(cos(t*360))^3
y=a*(sin(t*360))^3

圖10

11.心臟線
圓柱坐標
方程：a=10
r=a*(1+cos(theta))
theta=t*360

圖11

12.圓內螺旋線
采用柱座標系
方程：theta=t*360
r=10+10*sin(6*theta)
z=2*sin(6*theta)

圖12

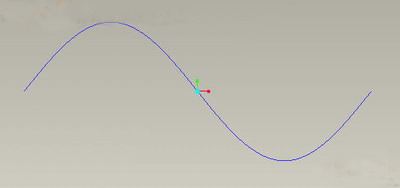

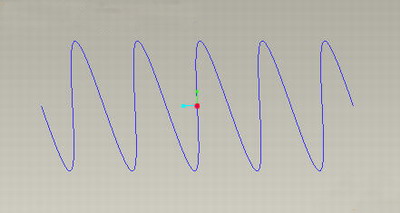

13.正弦曲線
笛卡爾坐標系
方程：x=50*t
y=10*sin(t*360)
z=0

圖13

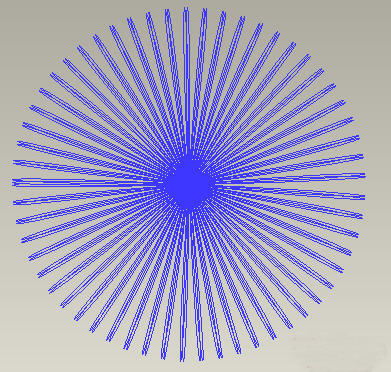

14.太陽線（這本來是做別的曲線的，結果做錯了，就變成這樣了）

圖14

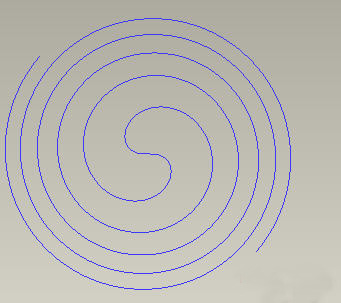

15.費馬曲線（有點像螺紋線）
數學方程：r＊r = a*a*theta
圓柱坐標
方程1: theta=360*t*5
a=4
r=a*sqrt(theta*180/pi)
方程2: theta=360*t*5
a=4
r=-a*sqrt(theta*180/pi)
由于Pro/e只能做連續的曲線，所以只能分兩次做

圖15

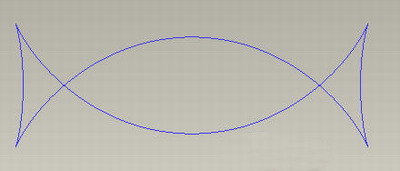

16.Talbot 曲線
卡笛爾坐標
方程：theta=t*360
a=1.1
b=0.666
c=sin(theta)
f=1
x = (a*a+f*f*c*c)*cos(theta)/a
y = (a*a-2*f+f*f*c*c)*sin(theta)/b

圖16

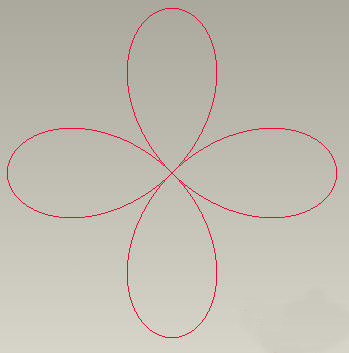

17.4葉線（一個方程做的，沒有復制）

圖17

18.Rhodonea 曲線
采用笛卡爾坐標系
方程：theta=t*360*4
x=25+(10-6)*cos(theta)+10*cos((10/6-1)*theta)
y=25+(10-6)*sin(theta)-6*sin((10/6-1)*theta)

圖18

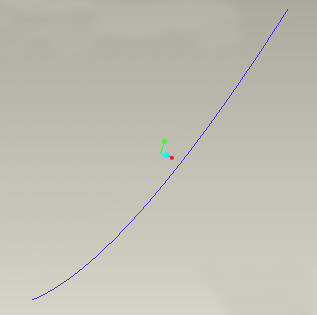

19. 拋物線
笛卡兒坐標
方程：x =(4 * t)
y =(3 * t) + (5 * t ^2)
z =0
　

圖19

20.螺旋線
圓柱坐標
方程：r = 5
theta = t*1800
z =(cos(theta-90))+24*t

圖20

21.三葉線
圓柱坐標
方程：a=1
theta=t*380
b=sin(theta)
r=a*cos(theta)*(4*b*b-1)

圖21
