對于小白來說，在Proe中繪制樣條曲線好像只要大手一點一拖就可以了，其實這里面門道可多了。Proe中樣條曲線的自由度相當的大，但是有時我們也需要對樣條曲線進行精確控制。

1.下圖的樣條曲線只標注了端點的定位尺寸，這個想必大家都會。

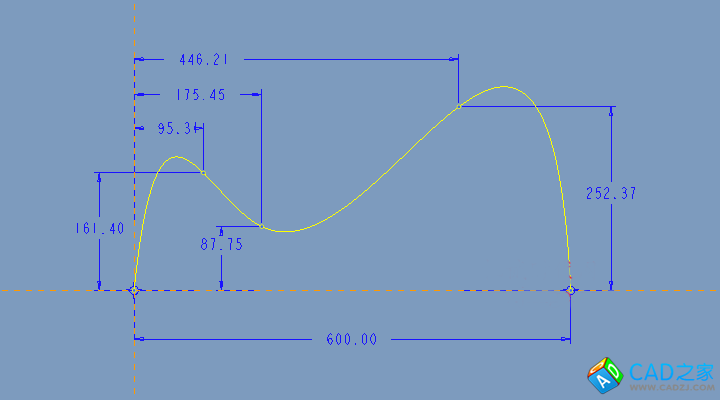

2.下圖不僅標注了端點的定位尺寸，同時也標注了樣條曲線中間軟點（內插點）的定位尺寸。

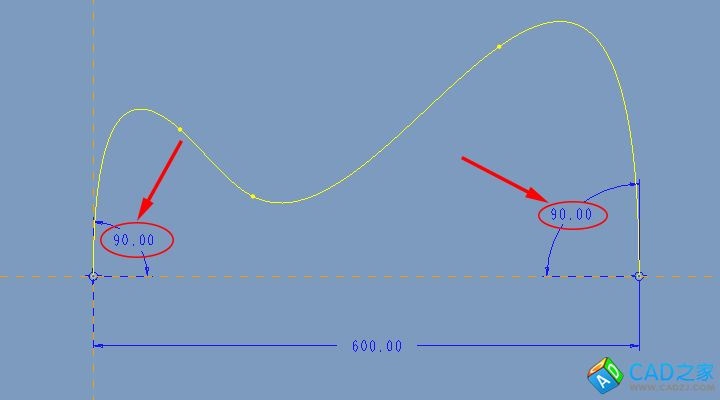

3.下圖標注了端點的角度尺寸。方法：依次點擊樣條曲線和參考曲線（水平虛線），然后點擊端點（或內插點），最后點擊鼠標中鍵即可創建。

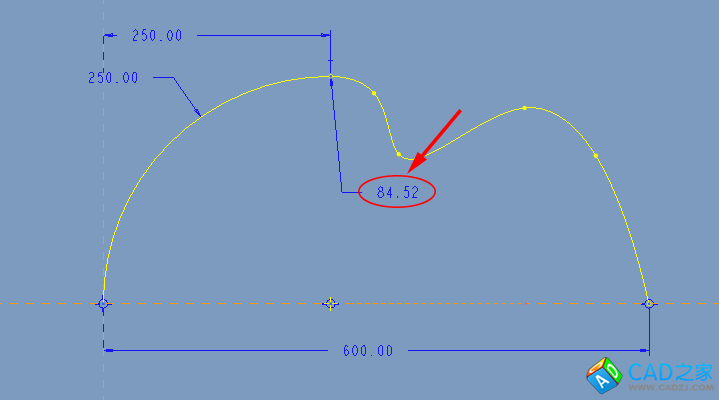

4.我們不僅可以標注端點的角度，還可以標注內插點處的切線和參考線的角度，如下圖所示。操作方法同上。
