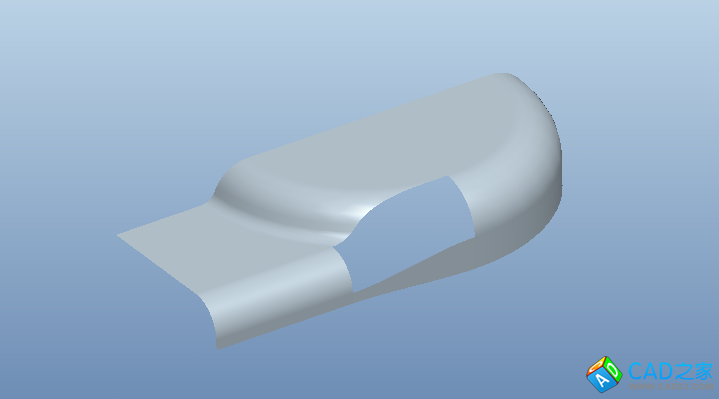

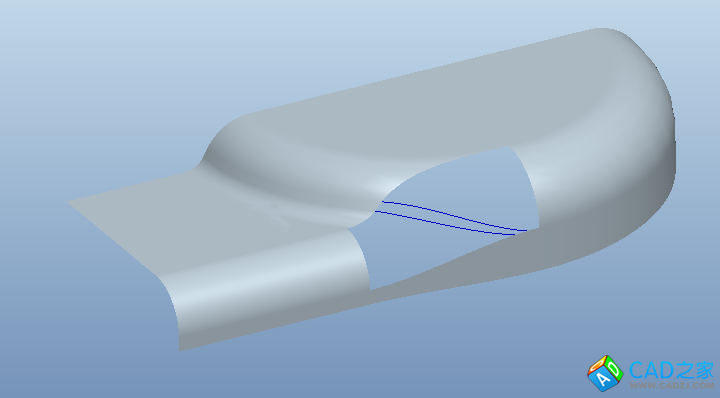

下圖是proe導入特征，我們如何將破面進行修補呢？




方法：

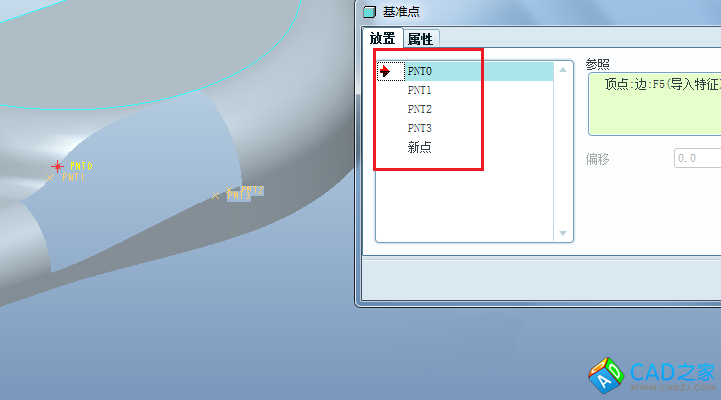

1.點擊基準點工具，創建如下的基準點。

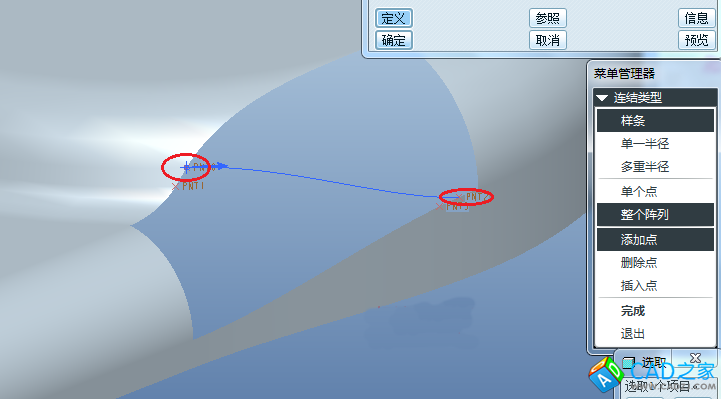

2.點擊【曲線】-【通過點】-【完成】，依次點擊下圖所示的兩個點并確定。

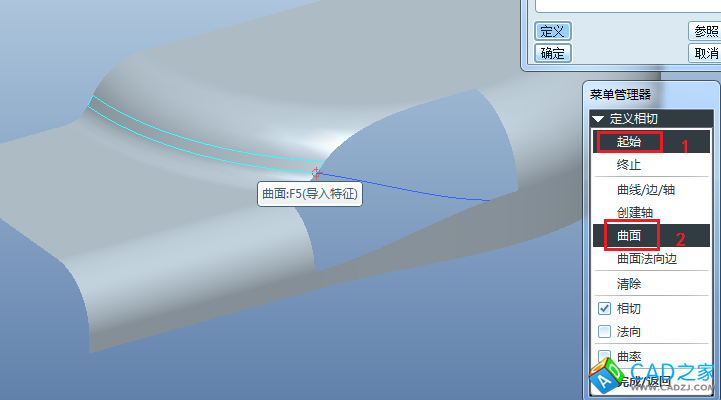

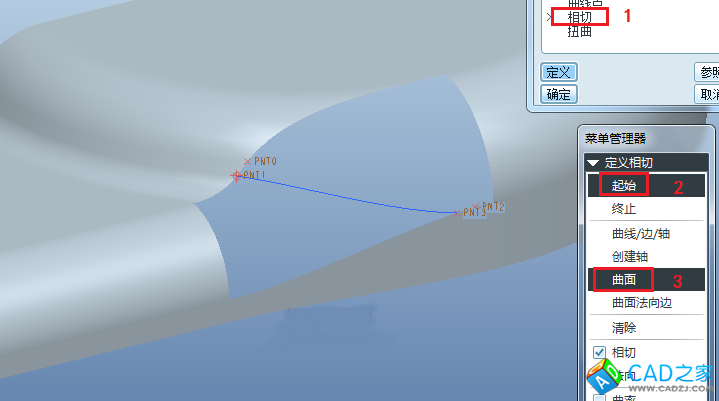

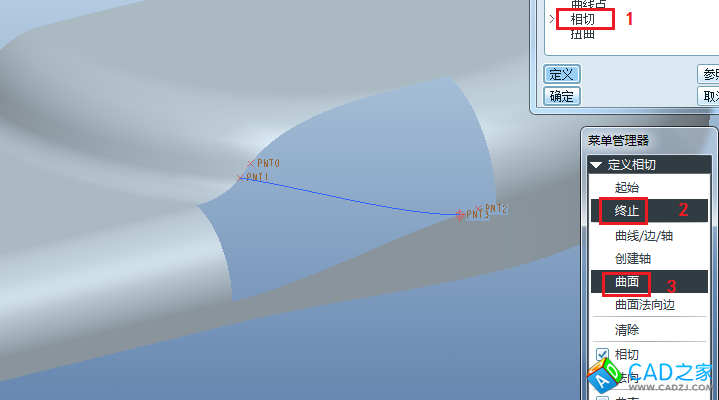

雙擊【相切】，分別設置曲線的起始和終止處與曲面相切，如下圖。

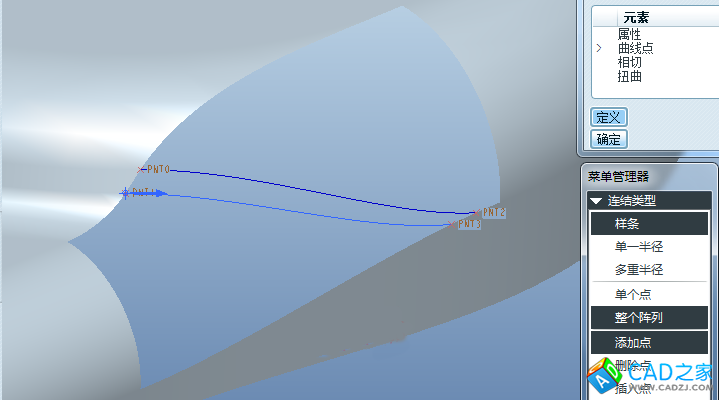

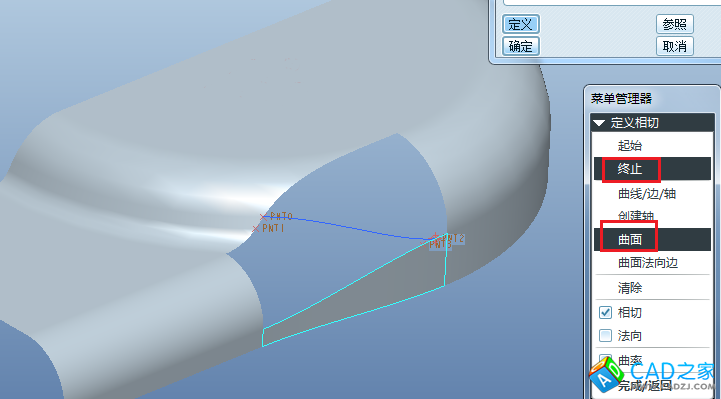

3.采用同樣的方法創建另一條曲線。






完成。

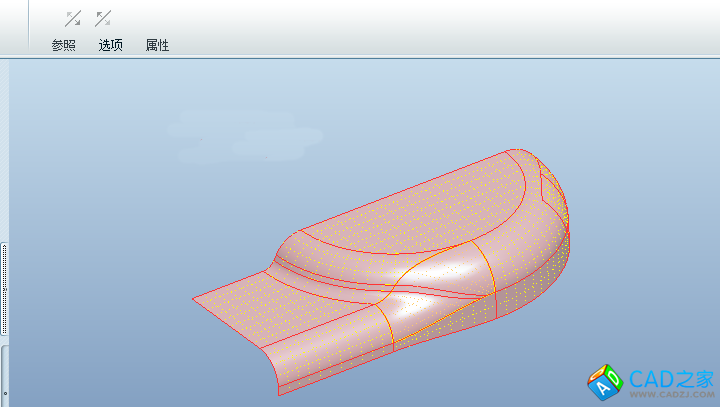

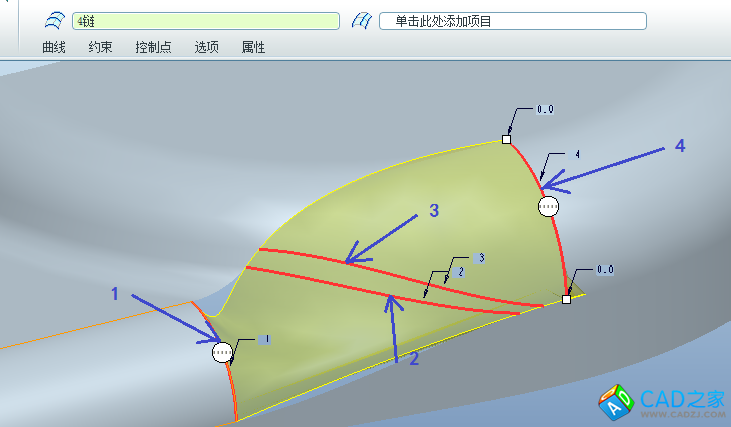

4.點擊【邊界混合】，按住Ctrl鍵依次選擇下圖所示的四條邊或曲線。

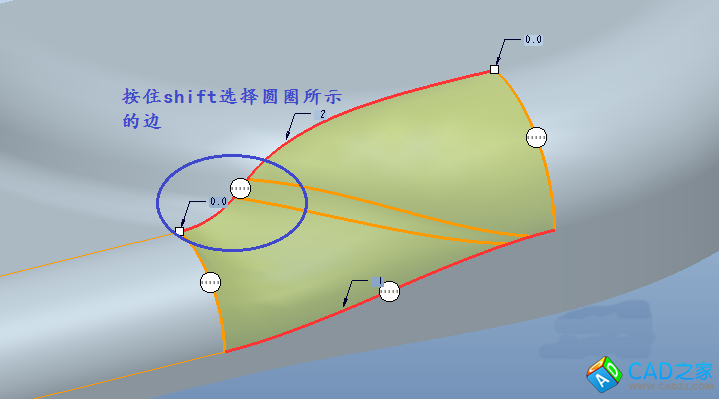

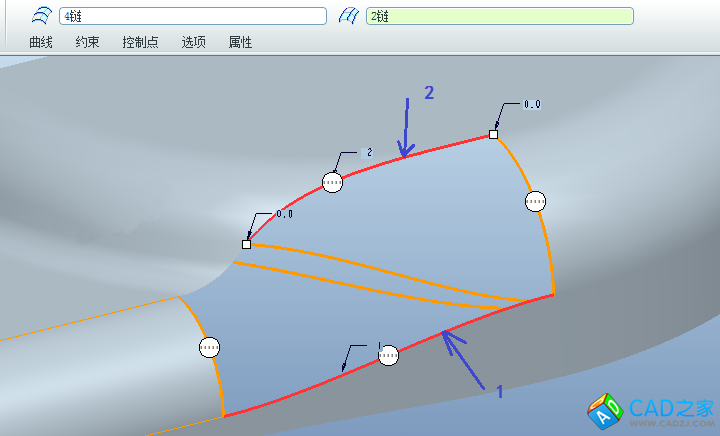

激活第二方向，選擇下圖編號為1所示的邊，再按住Ctrl選擇編號為2的邊。由于編號為2的邊由多段曲線組成，我們需要按住shift鍵進行選取。

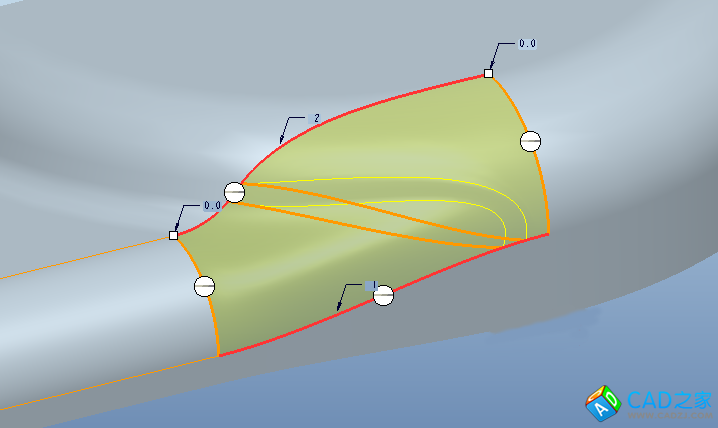

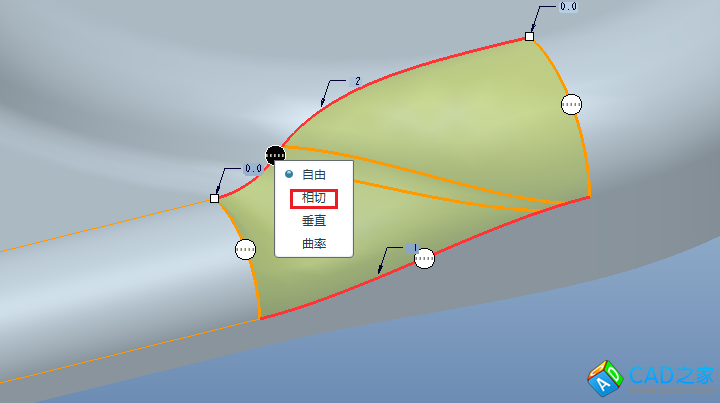

設置邊界約束條件，四個邊均設置為相切。



完成。



5.將曲面進行合并。

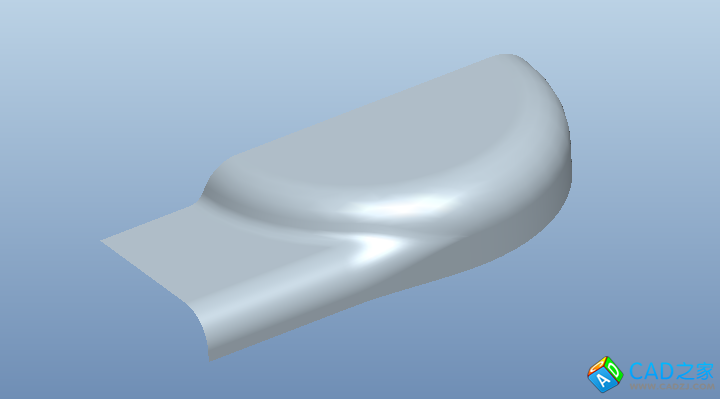

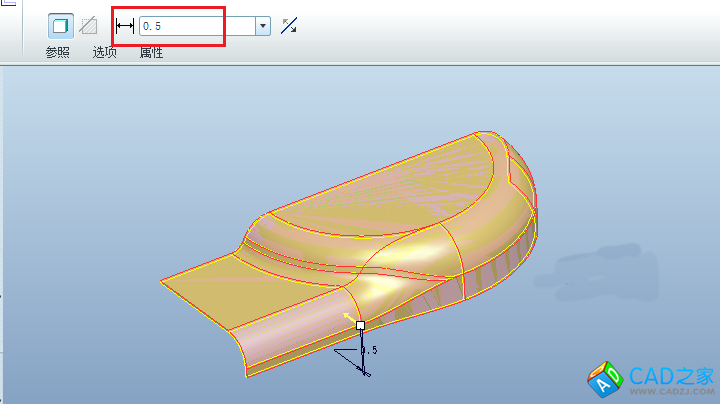

6.將曲面進行加厚。




7.完成。
