設計者在體驗Proe5.0的新功能的同時，由于界面和命令位置的調整或者整合，也遇到很多不便。比如說Proe5.0草繪中有中心線和幾何中心線兩個命令，這就讓剛使用5.0版本的工程師感到很困惑。

1）在3.0版本中只有一個“創建兩點中心線”的命令，如圖1，該命令可以作為旋轉中心線或者對稱中心來用，我想很多高手對此并不陌生。

圖1—— 3.0版中中心線圖標

2）在5.0版本有“中心線”和“幾何中心線”兩個命令，如圖2，下面說說兩者的區別。

圖2——5.0版中兩個中心線命令圖標

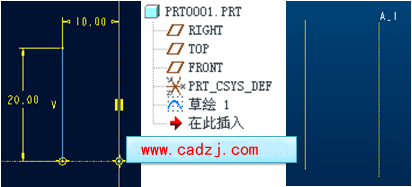

3）5.0版本中的“幾何中心線”可以作為旋轉中心線和對稱中心來使用，但是它都會在模型中以軸線的形式顯示，如圖3。

圖3——幾何中心線會以軸線的現實顯示

4）而“中心線”可以理解為構造直線（無限長），可以作為對稱中心和其他輔助線使用。
