Pro/ENGINEER軟件使用跟蹤文件trail.txt來記錄用戶的整個操作過程，包括所有菜單選擇、對話框選擇、選取和鍵盤輸入。需要的時候還可以讀入跟蹤文件并回放整個操作過程。跟蹤文件的產生是自動的，用戶是不能阻止系統產生的。每次啟動Pro/ENGINEER系統，在啟動目錄中都會看到跟蹤文件trail.txt.#出現，每啟動一次，小版本號就增加一個。

本文將講解跟蹤文件的編輯、設置、回放等操作。

1)        編輯軌跡文件

當系統異常推出而沒來得及存盤的時候，跟蹤文件將發揮它的關鍵作用，但是它并不是直接就可以使用，需要編輯修改才可以，具體修改辦法如下：

a) 把trail.txt.#文件改成其他的名字，并去掉后面的小版本號，例如t1.txt。這樣它就成為一個純文本文件。需注意，必須去掉擴展名中的小版本號，否則無法播放。

b) 打開該文件，刪除幾行信息，如圖1所示，這是正常退出Pro/ENGINEER的狀態，將該區域刪除即可正?；胤拧?/p>

圖1

提示：如果是異常退出，就必須仔細查找出問題的操作行才能刪除。另外，如果上次操作中有存盤、刪除版本、讀入外部數據等和系統交互的操作和會很復雜。

2)        回放軌跡文件

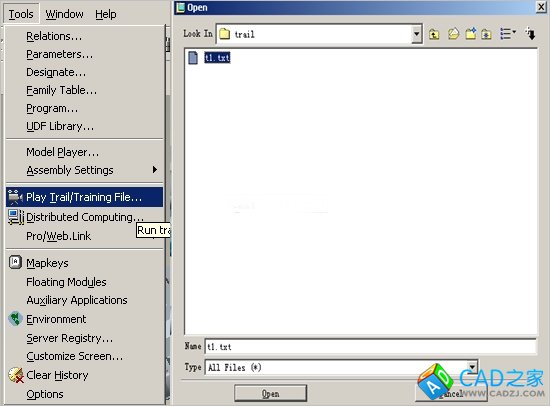

依次選擇主菜單“工具（Tool）”→“播放跟蹤／培訓文件(Play Trail/Training File)”選項，系統將彈出“打開”對話框，從中選擇先前修改好的文本文件，如t1.txt。如圖2。



圖2

如果回放時速度太快，看不清操作過程，此時可以設置環境配置文件Config.pro中的選項trail_delay的值（單位：秒），從而按照給定的時間步長分步操作。也可以設置set_trail_single_step的值為yes，進行單步執行跟蹤文件。

運行軌跡文件時，系統按最初的準確順序重新選取項。
