本文主要以制作表面粗糙度符號為例，講解如何設置Pro/E工程圖符號放置類型和可變文本預設值的設置。

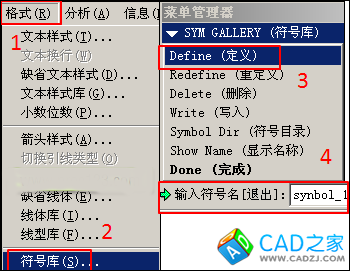

1）進入工程圖模塊，在“格式”菜單中選擇“符號庫”，在菜單管理器中選擇“Define（定義）”并輸入符號名稱，如圖1。

圖1  Pro/E3.0版本界面其他版本類似

2）按照國標規定的大小繪制表面粗糙度符號圖元，并在粗糙度數值的地方放置“value”，如圖2。說明“value”是為了實現可變文本。



圖2

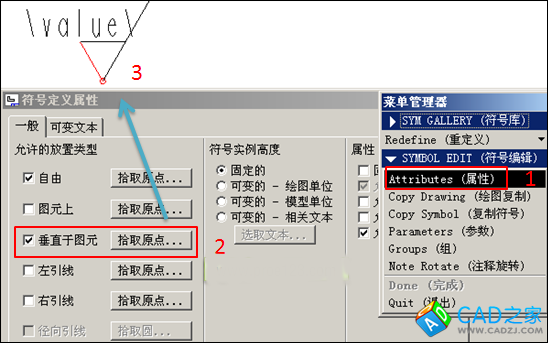

3）在“符號編輯”菜單中點擇“Attributes（屬性）”，勾選“垂直于圖元”并拾取其原點，如圖3。

圖3

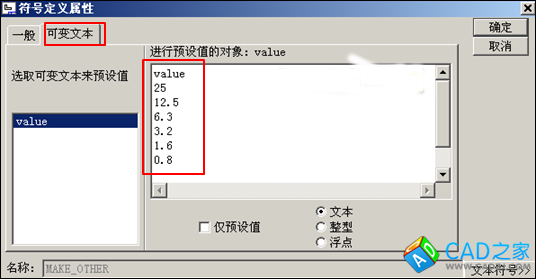

4）在“符號定義屬性”對話框中點選“可變文本”欄目進行預設值的設置，如圖4。

圖4

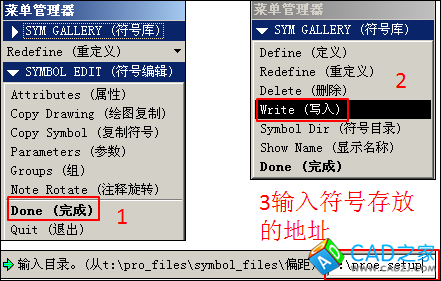

5）在“符號編輯”菜單中點擇“Done（完成）”完成符號庫的建立。在“符號庫”模式菜單中點選“Write(寫入)”并在消息欄中輸入存放地址，這樣就完成了符號的保存，如圖5。

圖5
