企業應用中工程圖明細表(BOM表)中要顯示的參數是要添加到模板中的(如零件的名稱，規格，重量等)，重量是系統自動計算的不需要設置值，而零件名稱和規格是要在零件模型中手動維護，相對比較麻煩，有一種方法可以在組件中批量維護每個零件參數值，下面介紹以維護零件名稱“DESCRIPTION”參數為例的操作步驟。

1.在模型樹中選擇“設置”下面的“樹列”，如圖1。

圖1

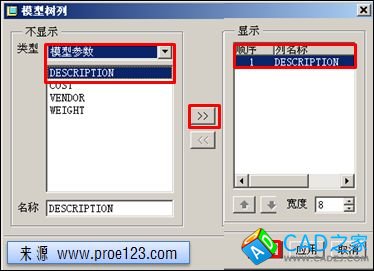

2.在“模型樹列”對話框“不顯示”欄中選擇“模型參數”類型下面的“DESCRIPTION”，并把該參數添加到“顯示”欄中，如圖2。

注：“DESCRIPTION”參數值為零件名稱，該參數可以在模板中添加。

圖2

3.模型樹中會顯示“DESCRIPTION”參數列，如圖3，這樣便可以批量編輯組件中的每個零件的零件名稱。

圖3
