proe5.0裝配組件中元件想鏡像命令不像prt文件中的鏡像特征那么容易，那么如何在裝配環境下鏡像組件中的元件了？
-

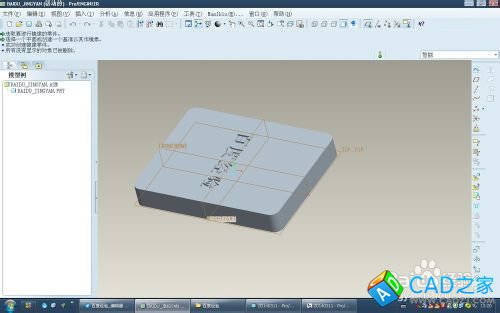

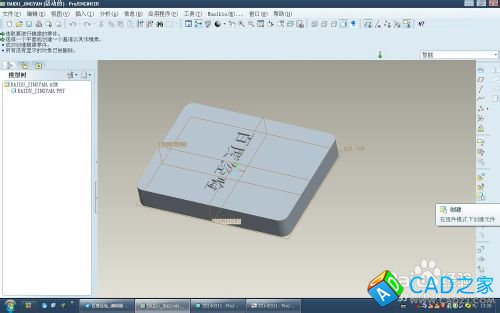

proe的asm組件狀態下，點擊創建命令。
-
-
-

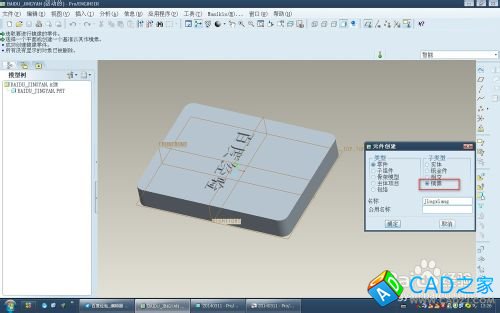

然后選擇對話框中的“鏡像”
-

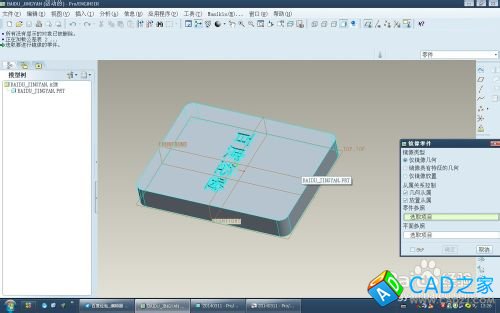

選擇需要鏡像的元件。
-

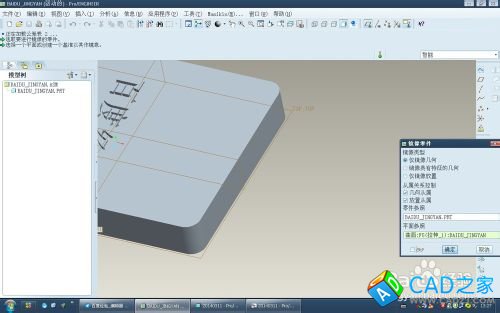

選擇鏡像參考平面。
-

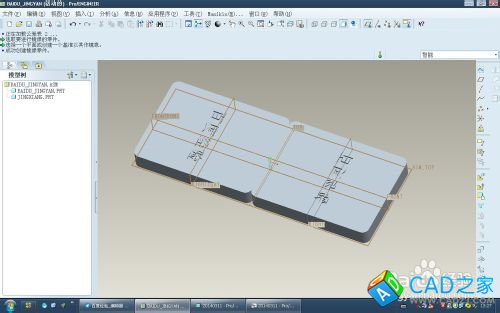

確定后就會生產一個一模一樣的元件。
-

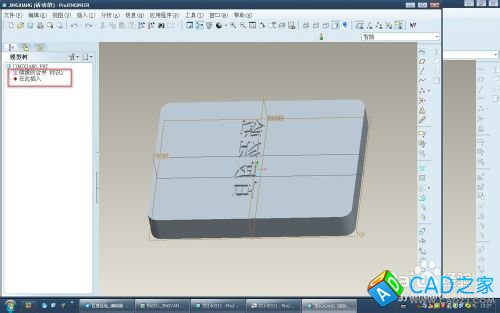

打開后，就會發現有一個元件跟原來的一模一樣。
-
注意事項
-
這種只是適合組件下的鏡像看圖，不適合開模。
-
如果需要鏡像的里面有數據，必須產生一個復制幾何然后實體化。
