CAD中顯示鋼筋符號字體tssdeng.shx字體


說明：

tssdeng是CAD軟件中的一種字體，用于顯示鋼筋符號。如果制圖者在作圖時使用了鋼筋符號，而打開圖紙的電腦里面沒有安裝可以顯示鋼筋符號的字體時，就會提示需要安裝字體，否則無法顯示出來。一般而言，只需要安裝了能夠顯示鋼筋符號的字體都可以正常打開的，小編經過幾番分析比較發現tssdeng這種字體，既可以滿足需求又可以節省空間（因?yàn)榘惭b包才7KB），特此分享給大家，希望能夠幫助到大家。


tssdeng.shx字體使用方法：

下載好tssdeng.shx字體文件后，解壓出來，把字體文件放到您的CAD軟件的安裝目錄下的“FONTS”目錄下，比如我的電腦CAD軟件安裝目錄是：C:Program FilesCAD 2012Fonts，然后打開AutoCAD 2012，設置字體樣式，找到TXT字體，在右邊找到對應的tssdeng.shx字體，最后點“應用”，OK！大功告成！


在CAD中輸入鋼筋符號的方法：

在使用CAD時，我們經常要輸入鋼筋符號，尤其是配筋圖，一級鋼筋還可以用Φ來代替，但是二級鋼筋、三級鋼筋就必須要使用鋼筋字體了，也有同學自己畫鋼筋符號的，也可以達到目的，但是略顯山寨了，而且費時費力，下面來講下如何在CAD中輸入鋼筋符號。

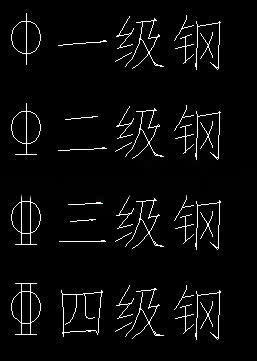

首先，輸入鋼筋符號得有鋼筋字體。接著，把CAD的字體樣式設置為鋼筋字體，例如 tssdeng.shx，拿二級鋼筋為例，在CAD中輸入命令text，接著輸入%%131，這樣就輸入了一個二級鋼筋的符號，其它符號字符碼如下：
%%c 符號φ
%%d 度符號
%%p ±號
%%u 下劃線
%%130 Ⅰ級鋼筋φ
%%131 Ⅱ級鋼筋φ
%%132 Ⅲ級鋼筋φ
%%133 Ⅳ級鋼筋φ
%%130%%145ll%%146 冷軋帶肋鋼筋
%%130%%145j%%146 鋼絞線符號
%%1452%%146 平方
%%1453%%146 立方
%%134 小于等于≤
%%135 大于等于≥
%%136 千分號
%%137 萬分號
%%138 羅馬數字Ⅺ
%%139 羅馬數字Ⅻ
%%140 字串增大1/3
%%141 字串縮小1/2(下標開始)
%%142 字串增大1/2(下標結束)
%%143 字串升高1/2
%%144 字串降低1/2
%%145 字串升高縮小1/2(上標開始)
%%146 字串降低增大1/2(上標結束)
%%171 雙標上標開始
%%172 雙標下標開始
%%173 上下標結束
%%147 對前一字符畫圈
%%148 對前兩字符畫圈
%%149 對前三字符畫圈
%%150 字串縮小1/3
%%151 Ⅰ
%%152 Ⅱ
%%153 Ⅲ
%%154 Ⅳ
%%155 Ⅴ
%%156 Ⅵ
%%157 Ⅶ
%%158 Ⅷ
%%159 Ⅸ
%%160 Ⅹ
%%161 角鋼
%%162 工字鋼
%%163 槽鋼
%%164 方鋼
%%165 扁鋼
%%166 卷邊角鋼
%%167 卷邊槽鋼
%%168 卷邊Z型鋼
%%169 鋼軌
%%170 圓鋼
