本文介紹的為proe5.0軟件零件模板的制作，工程圖模板僅作一個簡單的介紹。
模板文件概述
在proe中我們可以創建兩種類型的模板：模型模板和繪圖模板。模型模板是標準的proe模型，它包含預定義的特征、層、參數、命名的視圖及其它屬性（單位，材料，質量屬性等）。繪圖模板是包含創建繪圖項目說明的特殊繪圖文件，這些繪圖項目包括視圖、表、格式、符號、捕捉線、注釋、參數注釋及尺寸（通過設置以后，這些參數可以自動的幫助我們輸入）。系統提供的默認模型模板，包括缺省基準平面、命名的視圖、缺省層、缺省參數以及缺省單位。默認的標準繪圖模板包括三個正交視圖，并可進一步自定義。下面的幾個模塊，可以使用模板文件：
● 實體零件
● 鈑金件
● 主體零件
● 設計組件
● 模具制造對象
● 鑄造制造對象
● 繪圖
-
新建，輸入文件的名字，不要選擇使用默認模板。這里我們輸入my_template_solid
-
選取mmns_part_solid（為公制）后單擊確定。
-
設置模板參數，這里我們主要設置的是，材料，單位，質量屬性，精度等。
在proe5.0的中，設置的這些參數的位置：菜單欄，文件--屬性（在proe4.0及之前的版本，是菜單欄，編輯，設置。 5.0中的設置更加方便。 -

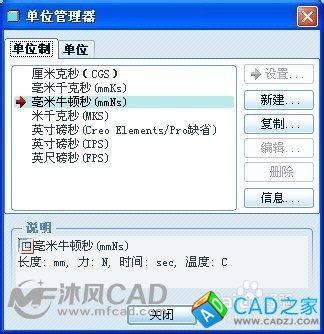

a我們首先設置單位。在上圖所示的對話框，右側選擇更改。打開下圖所示的對話框：

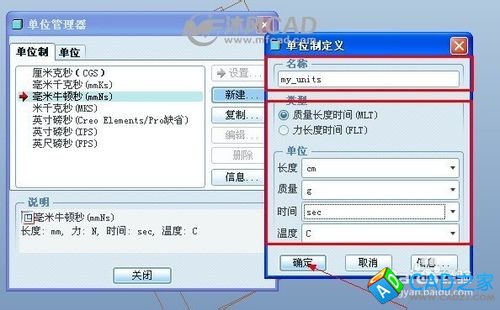

b選擇新建，新建一個單位：my_units，輸入下圖所示的參數：

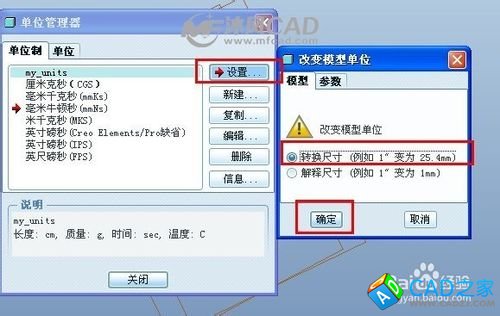

c將新建的單位設置為當前的使用的單位，如下圖：
-
繼續設置材料屬性，選擇更改，在打開的材料對話框的左上角，選擇新建，新建一個材料屬性，輸入下圖所示的參數，然后保存到庫。注意選擇保存的位置，這里要保存到proe材料庫默認的目錄下面。安裝目錄/text/materials-library。然后指定我們新建的材料為當前材質
-
使用關系式定義零件的一些參數，
零件編號="1001"
零件名稱=""
規格="xx"
MASS=MP_MASS("")
單價="0.027"
單價入錄日期="20130606"
材料利用率="0.75"
面積=""
表面積=""
備注=""
-
把這個文件保存到，我們在工作目錄下面創建的my_template文件夾下面
使用template_solidpart配置文件，指定上面的文件為我們創建的默認模板如下圖
-
要控制對象模板的顯示和存儲，可使用以下配置選項。
● start_model_dir - 指定其中要存儲模板的目錄。
● force_new_file_options_dialog - 強制自動顯示“新文件選項”(New File Options) 對話框
● template_solidpart、template_sheetmetalpart、template_designasm、template_mfgcast、template_mfgmold、template_drawing - 指定用作缺省模板的模型文件。
