有時候我們可能需要利用Proe的外部草繪，將草繪導入新建的零件中。

這樣操作大大的提高了工作效率。本文最后還有一個關于掃描的視頻操作，

如果對Proe5.0掃描不熟悉可以參考！

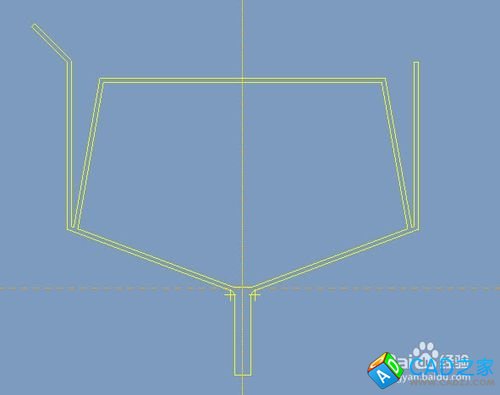

1.   一個草繪上面有很多尺寸和約束，感覺尺寸和約束比較雜亂。
2. 可以通過右上角可以隱藏尺寸和約束。
3.
4.
5.
6.
7.

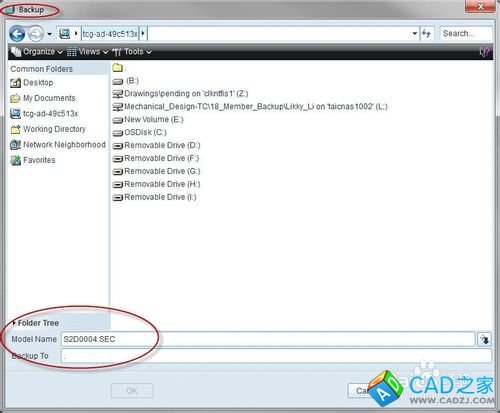

    另存為Save a Coy和備份Backup都可以導出草繪界面.SEC文件。把SEC格式文件導出到桌面方便新建零件調用。




8.

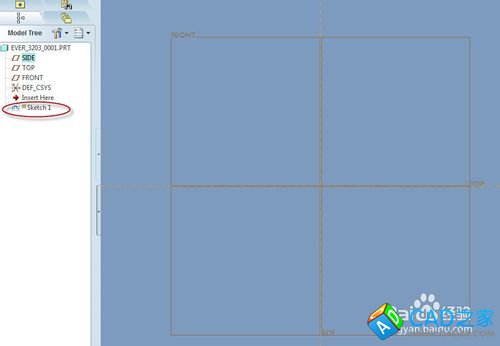

    新建一個零件，進入草繪。需要在草繪中調用已有的草繪哦！


9.

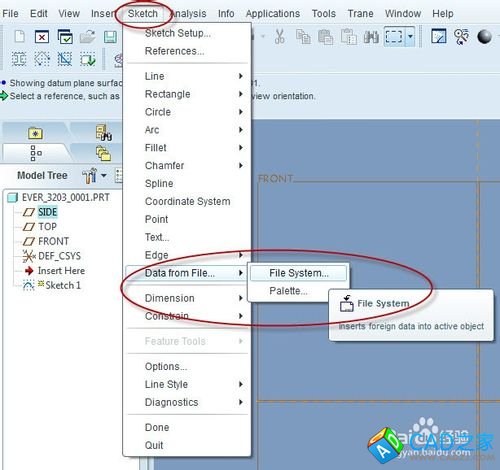

    選擇草繪里數據來自文件，文件系統。具體參考截圖。


10.

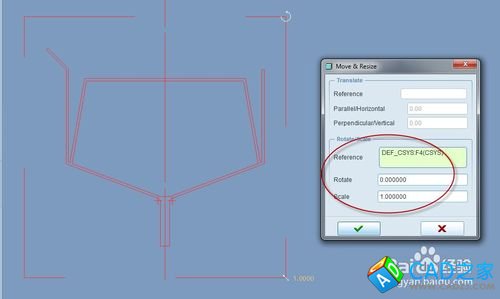

     草繪被導入，可以選擇參考、旋轉、比例。可以對草繪進行各種約束進行定位。




11.

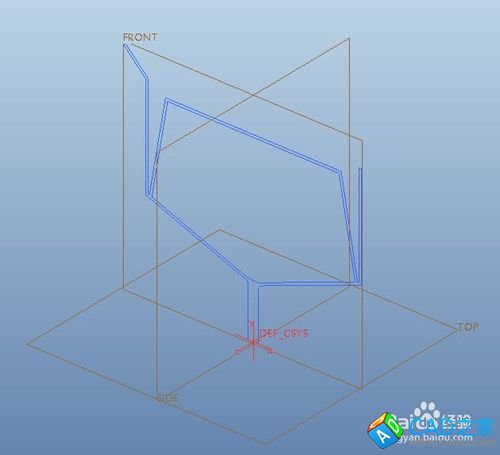

     由調用的草繪進行掃描操作請參考優酷視頻。
