一、引言

　　目前我們工藝所機加工藝組常用的工藝文件編制、設計軟件有PICAD、開目CAPP和Solidworks三種，三種軟件在不同的應用中都有自己的優點和缺點。如果能根據各軟件的特點和具體的工作需要來選用這三種軟件，發揮各軟件的優點，我們的工作將取到事半功倍的效果。其中PICAD雖然是一種二維計算機輔助設計(CAD)軟件，但是符合工程人員設計習慣，功能豐富，易學易用，也是國內商品化最早的二維CAD支撐平臺及交互式工程繪圖系統。PICAD已在我們單位應用多年，使用的人員較多，有齊全的工藝圖框和工藝標準，包括工裝在內的所有機加工藝文件都可以由PICAD編制、設計。開目CAPP是剛引進的計算機輔助工藝設計軟件，它是一種專用工藝設計軟件，在工藝編制、設計和文件管理上顯示了一定的優越性。但由于一些因素的影響，目前開目CAPP主要用于機加工藝編制。Solidworks主要用于3D模型的建立，用來設計工裝和生成復雜的工藝圖形。三種軟件文件的存儲格式互不相同，每種軟件都不能直接打開另一種軟件格式的文件，這給我們工藝文件的編制、設計帶來了諸多不便。本文根據工作中的具體需要和各種軟件自身的特點，通過摸索實踐，總結了各軟件間的數據轉換方式，列出數據轉換時應注意的一些細節問題。盡管經過轉換后會丟失一部分數據，但轉換一定程度上解決了軟件間的數據互通問題，為工藝文件的編制、設計提供了方便，提高了工作效率。

　　二、各軟件的優缺點和遇到的問題

　　PICAD是參數化、集成化的計算機輔助設計系統，也是國內商品化最早的二維CAD支撐平臺及交互式工程繪圖系統之一。它遵循中國國家工程制圖標準及計算機制圖標準，符合工程人員設計習慣，功能豐富，易學易用，對硬件要求不高。PICAD是網絡版的，有較高的保密性。雖然PICAD不是專門為編制、設計工藝文件而設計的，但由于已在我單位應用多年，使用的人員較多，又有齊全的工藝圖框和工藝標準，包括工裝在內的所有工藝文件都可以由PICAD編制及設計?？梢哉fPICAD是現在工藝所應用最為普及的軟件。隨著電腦硬件的發展和CAPP軟件的產品不斷豐富，作為一種二維CAD軟件，PICAD在工藝文件的編制、設計上的優勢正在逐漸降低，并且暴露出了許多不足。主要包括：(1)工藝設計效率亟待提高。PICAD只是一種二維CAD軟件，設計信息無法直接利用，并且各種工藝內容是以標注字符的形式填寫到預先定義好的各種工藝圖框中完成的，與現在的專用計算機輔助工藝設計軟件相比，在產品代號、零(部)件名稱、零(部)件代號等工藝內容的自動添加和頁碼的自動生成等諸多功能上都明顯不足，也不能實現工藝數據的快速計算。(2)工藝信息不利匯總，工藝資源管理需進一步完善。PICAD沒有數據管理的思想，要手工統計各類清單(材料定額、工裝明細和材料明細等)，工作量大，效率低，易出錯，文件管理很困難，更做不到對工藝編制及設計過程進行有效的管理。企業信息化的深入建設也就無從談起。(3)工藝所的PICAD是服務器版的，要求服務器必須運行，各終端的編輯文件才能有效保存。(4)由于網絡和終端機配置限制，再加上PICAD版本太老，與現有Windows 2000兼容性差，死機、文件丟失等現象經常發生。(5)PICAD的用戶界面相對較差，不像開目CAPP那樣可以把各工序像翻書本一樣變換，另外PICAD也沒有文件轉換批處理功能。

　　開目CAPP是新引進的計算機輔助工藝設計軟件，是開目信息技術有限責任公司。此工藝數據管理系統全面面向工藝部門和工藝人員，兼顧了工藝編制和工藝數據管理兩方面要求。開目CAPP以工藝知識庫為基礎，能對工藝編制及設計過程進行有效的管理，具有良好的穩定性，在工序內容的編寫方面顯示出了極大的優越性，省去了工藝編制人員的大量重復工作。開目CAPP有打印管理功能，實現工藝文檔的集中、排版輸出、自動排版，既節約紙張，用實現了工藝文檔輸出的集中管理。但單位使用的開目CAPP并非真正基于數據庫管理，又是單機版的，數據不能統一管理，而且由于系統的開放性不好與其他軟件不能實現核心數據轉換，對今后企業信息化建設是個很大的障礙。開目CAPP繪圖功能只是嵌套開目CAD的部分功能，其繪圖功能相對PICAD來說要弱，工藝略圖的繪制要比PICAD慢很多。再加上引進時間較短、應用不多，到目前為止工藝圖框和工藝標準還不完整，如工藝路線等圖框還沒定義?，F在只有一少部分工藝人員使用這種軟件，使用經驗、使用人數和軟件自身的不足等多種因素決定了目前開目CAPP只被用來編制機加工藝等一般工藝文件。

　　Solidworks 一種成熟的參數化3D CAD系統。Solidworks的設計者把其定位為中端三維CAD軟件，軟件除去了一般高端軟件(如UG、Pro/E等)的復雜功能模塊，主攻3D建模。設計者的這一思想使Solidworks 顯得簡小精悍，非常適于我們這種規模不大的企業。Solidworks不僅能建立3D零件模型和3D裝配體模型，而且可以由3D零部件模型直接轉化為2D平面圖，非常方便各種工裝的設計。在Solidworks中如果對一個文件中的模型進行修改，則與此模型相關的其他文件也會自動修改，提高了修改效率和準確性，另外Solidworks有豐富的數據接口，能方便地與其他軟件進行數據轉換。但Solidworks是一種CAD軟件，它在工藝文件的編制、設計中只能起輔助作用。

　　三、問題的分析與解決方案

　　由于近期工藝所機加工藝組接連承擔了六七個產品的機加工藝和工裝，工作量大，時間緊，再加上工藝所具體的計算機輔助工藝設計軟件還沒確定，若要求大家用統一的軟件編制、設計工藝文件不可能實現，也沒有這個必要。但由于各軟件的數據格式不互通，在文件的管理、標準化、工藝人員間數據的轉換、圖形圖框的借用等諸多方面遇到了困難，這些問題在一定程度上加了工藝人員的工作量。近段時間以來，筆者在工作中對數據的轉換進行了摸索實踐，并借鑒了部分老師傅的經驗，對三種軟件間的數據轉換方式和應注意的細節問題總結如下。

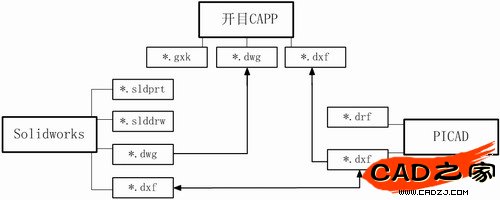

　　三種軟件間的數據轉換推薦格式如下圖：

　　圖1 三種軟件間數據轉換的推薦格式

　　PICAD默認的文件格式是*.drf，同時也支持*.dxf、*.iges格式文件的輸出讀入和*.dwg格式文件的讀入;開目CAPP存儲文件為*.gxk和*.kmi(信息文件)，開目CAPP可打開的文件格式有*.gxk、*.kmi、*.kmg、*.dwg和*.dxf等;Solidworks除支持*.sldprt、*.slddrw等自身的文件格式外，還有*.dwg、*.dxf等數據接口。本文根據具體需要，確定了適用的數據轉換格式。即把Solidworks生成的平面圖以dwg格式存儲后，用開目CAPP以dwg格式打開;把Solidworks生成的平面圖以dxf格式存儲后，用PICAD以dxf格式打開;PICAD生成的文件以dxf格式存儲后，開目CAPP和Solidworks都可以dxf格式打開。通過這類轉換，一定程度上解決了軟件間的互通問題，提高了工藝文件的編制、設計效率。軟件間互相轉換會丟失一部分數據，同時也會出現一些新問題，下面列出了我們要注意一些問題。

　　三種軟件間的數據轉換時應注意的細節問題有：

　　1.PICAD讀入DWG格式的文件時，不支持AutoCAD R12版本以后的文件;

　　2.PICAD用DXF格式輸出文件時，要你選擇線寬，可隨意輸入一個數(因為轉換后的文件用開目CAPP打開時所有線型默認為粗實線，用Solidworks打開時所有線型默認為細實線)，還要你選擇文本的輸出方式(有內碼方式和線段方式)，一般選線段方式;

　　3.Solidworks轉換成DWG格式后用開目CAPP打開時所有線型默認為粗實線，顏色為白色，用PICAD打開時所有線型默認為細實線;

　　4.轉換前一般不要進行尺寸標注，因為有關尺寸的數據在轉換過程中丟失最多，特別是形位公差尺寸;

　　5.Solidworks生成的文件轉換后用開目CAPP打開時剖視圖符號會變，并且變更后的剖視圖符號不符合企標;

　　6.要用開目CAPP打開轉換文件時，圖形轉換前最好不要打剖面線，因為所有轉換后的圖形把剖面線默認為一條條的粗直線，而不再是剖面線塊，修改起來不方便。

　　另外還有不少細節沒有一一列舉，大家應用時慢慢體會。文件轉換后盡管出現了這么多不盡如人意的問題，相信只要我們對文件轉換應用得當，通過這類轉換肯定會有助于提高工作效率的。

　　四、三種軟件在機加工藝上的應用前景及相關軟件

　　在硬件技術還不很高、CAPP產品相對不足等多種因素的限制下，我們通過大量基礎工作(工藝圖框、工藝標準的制定等)，充分發揮了PICAD的優點，把PICAD這種二維CAD軟件成功地應用在了工藝文件的編制和設計上，為我們工藝文件的編制、設計做出了貢獻。但隨著計算機軟硬件等各種相關技術的發展，我認為PICAD作為一種二維CAD軟件已經完成了其工藝文件編制、產品設計的歷史使命。在CAPP、VM及數據管理等應用的要求下，PICAD已明顯不能滿足工藝文件編制和產品設計的需要。開目CAPP作為一種CAPP軟件與PICAD相比有一定的優點，但其工藝略圖的繪制和數據庫的管理還存在不足，再加上引進時間短，普及率不高等因素，開目CAPP還沒有充分發揮作用。在沒有新的CAPP軟件引進之前，年輕的工藝設計師應發揮對新事物較敏感的優點，在工作中優先選用開目CAPP，并通過摸索運用Solidworks和PICAD輔助繪圖，克服開目CAPP二維繪圖功能不強的弱點，并在工作中根據需要不斷完善開目CAPP格式的工藝圖框和標準。Solidworks是一種非常不錯的CAD軟件，現在機加工藝所有些老師傅也掌握了Solidworks的用法。我們在工裝的設計上應優先選用Solidworks，它能提高工藝的設計質量和效率，另外在進行復雜零(部)件的工藝設計時，可以根據工序內容用Solidworks進行效果模擬，以提高工藝設計質量，同時也可為編制工藝文件提供工藝略圖。

　　除開目CAPP外，現在國內的CAPP軟件還有不少，例如，艾克斯特的工藝數據管理系統XTCAPP，山東山大華特(現更名為華天)軟件有限公司自主開發的工藝設計與管理系統WIT-CAPP，天河公司為國內大、中型企業量身定制的工藝設計、管理系統(Oracle網絡版)TH-CAPP2003等等。這些CAPP軟件與開目CAPP像類似，有自己的特長也有不足。
