本文介紹了ThinkDesign的目標驅導設計相關內容。

　　關于ThinkDesign

　　ThinkDesign是Extech公司推出的一款高效的創新性三維設計軟件。它誕生于歐洲，1979年便推出了第一個2D版本，1990年推出了當時世界上最先進的一款三維造型內核，對CAD技術的發展產生了深遠的影響。以后在2004年、2007年相繼推出了GSM與ISM技術，不斷創造著CAD技術的神話。2008年是中國制造業發展的關鍵時期，北京艾克斯特科技有限公司與think3公司合資，成立了Extech(北京艾克斯特信息技術有限公司)，同時擁有了ThinkDesign產品在大中國地區的全部知識產權，使得這款頂級的CAD產品落戶中國，Extech作為國內唯一擁有世界領先技術和全球化研發網絡的本地公司，必將為中國制造業從“中國制造”向“中國創造”的轉變做出巨大貢獻。

　　GSM技術

　　GSM(Globe Shape Modeling)技術即全局形狀建模技術，它是ThinkDesign所獨有的一種柔性化的快速修改技術，它使設計師徹底擺脫了建模過程、歷史特征等種種限制，可以最大程度的發揮設計師的想象力與創造力，提高設計的能力及產出。

　　在3D造型軟件推出的最初階段，都是以參數化作為其主要特色的。這樣做有許多優點，比如，可以保證模型的全相關性，當我們對某一零件進行更改時與其相應的裝配模型、二維工程圖也會相應的更改。而隨著3D造型軟件應用的日益普及，設計師們發現全參數化的模型也有其局限性。當一個模型比較復雜時，對其更改就要慎重，越復雜的模型就越難以預測其更改的后果，而有時更改的結果往往是災難性的。在更改之前要求設計師要非常清楚尺寸之間的參照及約束關系，而對于復雜的模型這是相當困難的，參數化成了限制設計師想象力的桎梏。

　　在進行產品設計時，設計者對模型的修改是不可避免的，考慮到在工業設計中，模型的修改比創建更加重要，GSM技術向設計者提供了一種靈活、自由的設計手段，它向“為什么設計”前進了一步。如上所述，參數化建模工具迫使設計者提前為模型的修改做出計劃。而GSM解除了參數化的限制，允許其在任何時候?qū)δＰ瓦M行更改而不必考慮各個特征之間的相互關系，模型的歷史特征不再是必需的了。

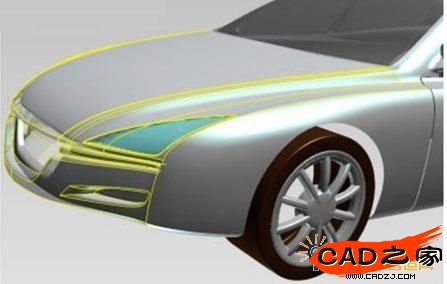

　　下面看一個GSM變形的實例。在這個案例中，用戶收到加長汽車的引擎蓋和保險杠的要求，同時保持引擎蓋的末端(鄰近車的擋風玻璃和兩翼)位置，切點，曲率固定，見圖1。

圖1 要修改的引擎蓋和保險杠

　　這是一個純粹的自由形狀模型。這些看似有些簡單然而影響深遠的更改，應用傳統工具是極難實現的，基于特征的參數化實體建模系統，在處理這些類型的設計修改時有困難，因為組成模型的特征是局部的，因此驅動他們的參數只能導致局部的修改;曲面建模工具也有困難，因為盡管單獨的曲面可以操作，但相鄰的修整曲面的連續性實際上是不可能保持的，通常會導致模型分離。

圖2 變形前后對比圖

　　圖2 顯示的汽車變形前后的對比，上邊的是原汽車模型，下邊的是采用GSM技術變形后的汽車模型。GSM技術克服了傳統工具的弊端，汽車模型的前端發生了整體變形，而不是局部的曲面片，同時保持了引擎蓋的末端(鄰近車的擋風玻璃和兩翼)位置的切點、曲率固定不變，這便是GSM技術，即全局形狀建模技術。

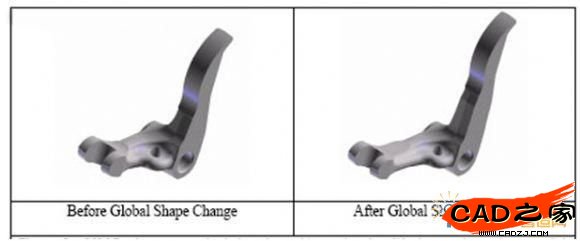

　　應用同樣的“GSM彎曲”技術，也可以延伸或者縮短機械物體，同時保持他們機械特性(例如，孔和支柱可以保留)的功能性。圖3展示了一個機械物體需要延伸的案例。這是一個通過第三方工具導入的三維設計模型，沒有歷史樹，這種情況其他MCAD軟件是根本無法處理的。

圖3 實體變形

　　全局形狀建模代表了基于特征實體建模的下一個模式。它把基于特征實體建模的易用性，和曲面建模工具的強大和實用性結合起來(并且沒有它們的缺點)。基于特征的系統會“被困住”，并且要求深思熟慮的考慮實體模型的結構，以便在設計過程后期做復雜的修改，這使曲面建模工具使用起來太復雜，且為達到良好效果必須要經過數學培訓。而全局形狀建模則是一個突破性的解決方案，它提供了這兩個方面的優點：創建最復雜模型的能力，且結合無與倫比的簡約和易用性。

　　基于GSM技術的TDD理念

　　TDD理念即“目標驅導設計”理念，它是Extech公司基于GSM技術提出的一種全新的CAD-CAID理念。它把最終的產品結果作為關注的焦點，以定義好的目標曲線作為產品變形的驅導力，逆向完成產品的修改，完全顛覆了“嘗試-比較-再嘗試-再比較……”的傳統設計流程。

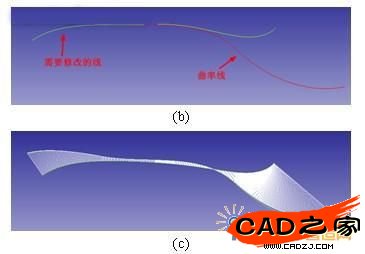

　　圖4表示的是一個TDD理念應用的實例。圖4(a)顯示的是一個曲率不連續的空間曲線，現在想將其更改為曲率連續的一條曲線。按照傳統的設計流程，首先需要對曲線進行修改，然后觀測它的曲率，看其曲率是否連續，如果曲率連續了，那么該設計任務也就完成了，如果曲率不連續，則需要重新調整曲線，然后再次觀測它的曲率，再看其曲率是否連續，一直這樣循環下去，直到得到曲線曲率合適為止。

　　如果采用TDD理念，整個過程將變得十分簡單。首先我們根據現有曲率線(間斷的)構建一條連續的曲線(圖4(b)中的紅色曲線)，然后我們直接以這個紅色的曲線作為目標，采用“目標曲率”命令驅導曲線的生成，整個過程只需2步。圖4(a)至圖4(c)顯示的就是TDD的整個驅導變形的過程。圖4(a)顯示的是原有曲線及其曲率線。圖4(b)顯示的是原有曲線及新繪制的的率線，這條線實際上就是我們想要達到的設計目標，也就是我們檢查原曲線連續性考核標準，然后我們再以該標準驅導原曲線的變形。圖4(c)顯示的是最后的變形結果，原曲線已變得曲率連續了，而且其曲率線恰好與圖4(b)中的紅色曲線相重合。

圖4 曲線的調整

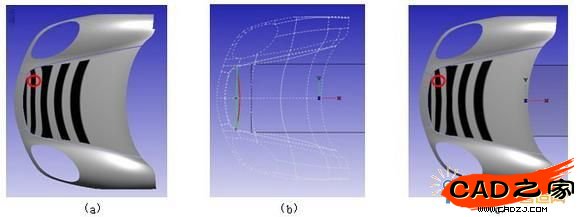

　　圖5顯示的是目標驅導設計的另一個例子。圖5(a)顯示的是一個帶有斑馬線的汽車引擎罩，其左側第2條黑色斑馬線(被紅色圓圈圈起的)中間有些凹陷，現在想改變引擎罩的曲面曲率使這條斑馬線拱起，這樣視覺效果會好一些。傳統的設計流程為：調整曲面，然后打上斑馬線，觀察其視覺效果是否合適，如何合適了，設計過程也就結束了，如果不合適，則再次調整曲面，再打斑馬線，再判斷視覺效果是否合適，一直這樣重復下去，直到調整后曲面的斑馬線合適為止。

　　采用TDD理念該過程只需3步：(1)提取現有斑馬線輪廓線，圖5(b)中的綠色曲線;(2)繪制一條想要斑馬線變形后達到的輪廓線，圖5(b)中的紅色曲線;(3)采用“高級GSM”命令，以紅色曲線作為目標驅導曲面的變形。圖5(c)顯示的最后的變形結果，可見引擎罩上左側的第2條斑馬線(被紅色圓圈圈起的)已經拱起，達到了一個比較好的視覺效果。

圖5 曲面的調整

　　以上是TDD理念的兩個典型的例子，這兩個實例都有一個共同點：考核設計的技術指標不是可以直接觀測的，如曲線的曲率、曲面的斑馬線等，這樣就不能直接看到更改的效果，設計師不得不進行“嘗試-比較-再嘗試-再比較……”的過程，TDD理念則完全顛覆了這個設計流程，它以設計的目標直接作為驅導的動力，而從避免的繁瑣的嘗試過程，產品的修改簡潔而靈活，更為重要的是，它使設計師把主要精力集中在產品的最終形狀上，真正把產品的設計作為重點。

　　結論

　　GSM技術代表了基于特征實體建模的下一個模式，它為設計師提供了一種柔性化的設修改手段，使設計師徹底擺脫了參數以及歷史特征的限制。而基于GSM技術的目標驅導設計理念，則代表了一種全新的設計理念，它完全顛覆了“嘗試-比較-再嘗試-再比較……”的傳統設計流程，可以使設計師把主要精力放在產品的形狀上。“目標驅導設計”的提出必將掀起一場設計理念的深刻變革。
