作者：老九
這個其實是2012的新功能，只是之前我也沒有注意到。所以當成2013的新功能來講。

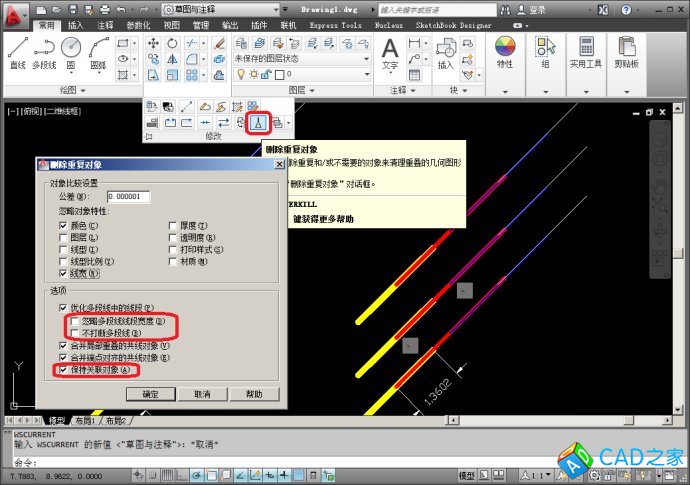

關聯對象即包括給幾何約束或參數約束限制的對象，也包括被尺寸標注關聯的對象。

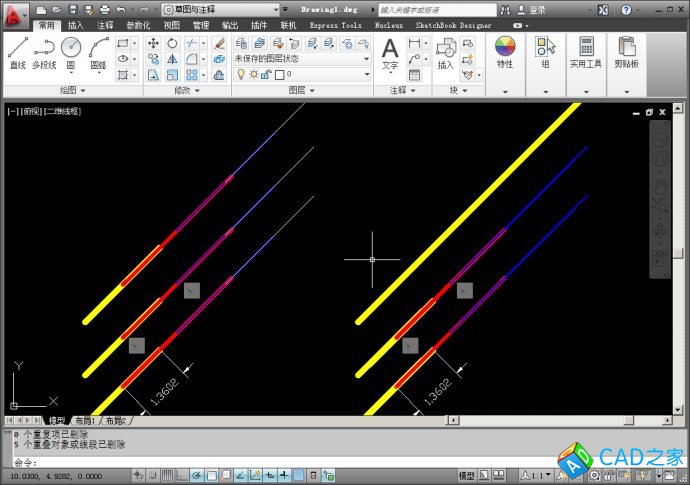

下圖左右兩列分別有三組直線。左側為未進行Overkill操作的原本，下兩組直線均從第一組復制創建的，不過第二組給紅色線和黃色線添加了對齊約束；第三組為紅線的起點和黃線終點之間標注了尺寸。
右側一列為進行Overkill操作的結果。第一列未勾選“保持關聯對象”，結果整組4條直線都被連成一條直線了。
第二、三列均勾選“保持關聯對象”，結果下面被約束關聯和尺寸關聯的黃色線和紅色線未被處理。而上邊的藍色線和白色線被合并成一條藍色線了。

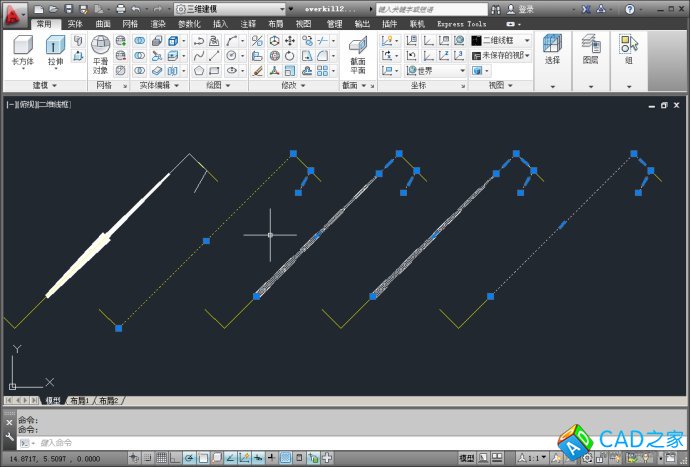

關于多段線的處理增加了兩個選項，一個是“忽略多段線的寬度”，一個是“不打斷多段線”。下面是關于這幾個選項的測試結果。途中白色為不同寬度的多段線，黃色為與多段線部分重合的直線。
左側第一組對象為未處理的原圖。第二組為未勾選上述兩個選項的結果，結果多段線被分解，第一段多段線與之前的直線合并成一條黃色直線，最后一段多段線變成單獨的線段。
第二組只選了“忽略多段線的寬度”，結果不同寬度部分的多段線被合并在一個線段中，且多段線被分解。
第三組只選了“不打斷多段線”，結果多段線會保持完整但被優化。
第四組勾選了上述兩項選項，結果多段線的寬度被統一，且保持完整。
