本文探討研究了機遇Web的零件庫相關內容。

　　大批量定制的關鍵技術之一是盡可能減少產品的內部多樣化，用大量的標準件和通用件組成個性化的產品。而這些標準件和通用件盡可能由專業化的零件供應商提供，這樣可以保證成本低、質量好。在這種背景下，產生了一種新的需求和協作模式：面向客戶個性化需求的企業需要快速得到各種價廉物美的標準件和通用件;專業化零件供應商需要盡可能多的企業購買自己生產的零件。為了滿足雙方的需求，在網絡技術的催生下，一種新的系統——基于Web的零件庫應運而生。

　　最近的調查表明，80%的美國工程師希望零件供應商可以通過網絡提供現成的2D或3D CAD模型。60%的受調查者承認他們傾向于選擇提供了此類服務的零件供應商。在被下載的三維模型中，大約80~90%的模型被加入到顧客的設計方案中并且被購買。

　　基于Web的零件庫是一種專業工程網站，它為零件供應商提供了一個存儲其所生產的零件的技術說明文檔及CAD模型的平臺。產品設計人員在工程設計時所需要的某些零件能夠通過該網站進行搜索，并將得到的CAD文件下載到本地計算機直接使用。文件以多種格式提供，以滿足不同用戶的需求，并提供二維(DXF格式)及三維(VRML格式)預覽功能，以便用戶在下載前對圖形文件進行預覽。同時，該網站還可以提供許多與零件相關的信息，如材質、型號和制造廠商等，免去了用戶查找相關資料的麻煩。這樣，對設計人員來說，可以保證下載的零件符合最新標準，節約了大量的人力物力。對零件供應商來說，既滿足了客戶的要求，又達到了銷售和宣傳自己產品的目的。如果提供的服務令客戶滿意的話，雙方還可以建立長期的合作關系，這是一種雙贏的策略。

　　1. 國外基于Web的零件庫發展現狀

　　國外對零件庫技術一直給予了充分的重視。早在1971年，德國標準化協會(DIN)為建立CAD標準件庫而制定了標準件和通用件的DIN4000標準，并逐漸被包括中國在內的多個國家所采用。隨著Web技術的發展和制造業的全球化，對零件供應商和企業之間，企業與企業之間數據交換和共享的要求也日益強烈。為了提供一個中性的傳輸數據機制和獨立于任何應用系統的零件庫，ISO/TC184技術委員會(工業自動化系統與集成)的SC4分技術委員會在德國國家標準DIN4000的基礎上，制定了一個關于計算機可解釋的零件庫數據表達和交換的國際標準ISO13584，現已正式發表了八個部分[SIO/TC 184/SC 4，1998]。ISO13584對零件庫的基本原理、零件庫的概念模型、表達式的邏輯模型、供應商庫的邏輯模型、零件族構造方法學等進行了描述，為零件庫的信息表達、數據交換、使用和更新提供了必要的機制和定義。這一標準的制定和實施為基于Web零件庫的建立與應用提供了必要條件。在具體應用方面，目前國外已有多家極具規模的網絡零件庫，如TraceParts(web2CAD)、Inpart、3D ContentCentral、CADclick和PartsXL等。

　　(1)TraceParts(web2CAD)www.traceparts.com

　　Trace Software Group公司成立于1989年，Genius web2CAD公司成立于1984年，后并入TraceParts。現在的TraceParts已發展成為一個國際性的網站。提供了6種語言的支持(英、德、意、日、法、葡)，有超過90多家世界主要的零件制造商加盟(如BOSCH、SIEMENS等)，提供了4000多萬個機械零件CAD模型供用戶免費下載，號稱世界第一大零件庫。提供了2種搜索方式：按企業名稱和零件分類樹方法搜索;按企業名稱或零件名稱搜索，如圖1所示。

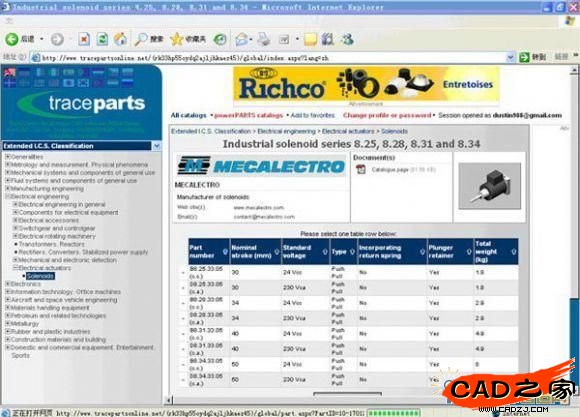

圖1 TraceParts在線瀏覽零件的界面

　　用戶搜索到自己所需要的零件后，可以在線瀏覽該零件的2D或3D模型，見圖1。通過該公司提供的direct2CAD技術，用戶可直接把CAD模型插入自己所用的CAD系統中，或者下載模型保存在自己的硬盤上。

　　各零件供應商提供的CAD模型支持目前世界上較流行的CAD系統，如AutoCAD、Pro/Engineer、Solid Edge、Solid Works和CATIA等。用戶可以在線設置自己所用的CAD系統，以便使下載的零件能直接應用于自己的CAD系統。該網站不是存儲所有零件的CAD數據文件，而是采用了“主模型+參數”的技術，大大減少了數據存儲量。

　　(2)Inpart (www.clearpathmedia.com/Inpart_Web_Mirror/index.htm)

　　Inpart是PTC公司(Parametric Technology Corporation)的一個產品，以前被稱為DesignSuite。Inpart提供了超過100萬個機械和機電產品的CAD模型及超過2000萬頁的技術文檔。Inpart支持的CAD系統有：Pri/Engineer、CADDS 5i、Pro/Desktop等，此外還提供了IGES、STEP和DXF中性數據格式，用戶能在線從不同角度瀏覽零件。Inpart不是一個Web搜索引擎，它采用Client/Server的服務模式，客戶端提供了零件搜索工具，可以進行參數化的零件搜索。產品信息和CAD模型存儲在服務器端。Inpart提供的CAD模型內所包含的信息是用戶級的，完全能滿足用戶的使用需要。CAD模型的提供方式是：由零件供應商提供數據信息，該公司采用內部的設計標準(Design Standards)和模型規范(Model Specification)統一創建CAD模型。CAD文件一般小于250KB，采用了On the fly技術，當用戶選定一個具體的零件時，服務器端生成該零件的CAD模型。一旦用戶下載完畢，該CAD模型便從服務器端刪除。

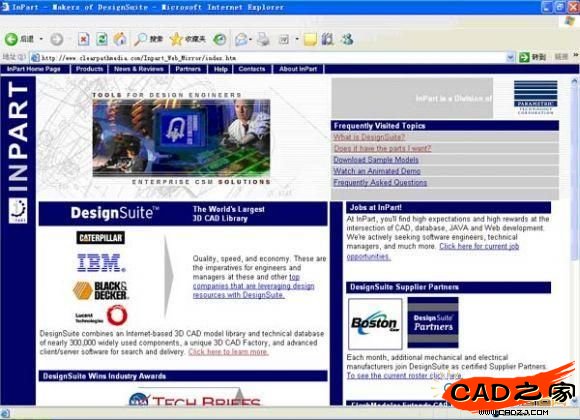

圖2 Inpart在線瀏覽零件的界面

　　(3)3D ContentCentral (www.3dcontentcentral.com)

　　3D ContentCentral是由SolidWorks公司開發的在線零件庫，用戶可以通過瀏覽器或通過SolidWorks找到零件供應商，并下載庫中的數百萬個零件。用戶只需查詢供應商的產品在線目錄，直接下載“認證供應商”(supplier-certified)的三維實體模型，而不需要二次建模。3D ContentCentral同時還為全球的機械工程師提供實時更新的模型零件庫，用戶之間也可以進行模型交流和設計信息共享。目前參加3D ContentCentral的主要供應商有Boston Gear、BTM、DE-STA-CO Industries、Enerpac、Festo、Jergens Inc.、Kaydon、Nook Industries Inc.、Robohand、SMC Corporation of America、Warner Electric和WDS等。3D ContentCentral提供了目前所有主流CAD系統的數據格式，滿足了各種不同用戶的需求。同時，用戶也能在線從不同角度瀏覽零件。圖3描述了3D Content Central在線瀏覽零件的界面。

圖3 3D ContentCentral在線瀏覽零件的界面

　　2. 國外基于Web的零件庫的比較

　　以上簡單介紹了國外基于Web的零件庫的發展現狀。這些零件庫為實現大批量定制提供了很多重要信息。表1對幾個國外的零件庫進行了簡單的比較。

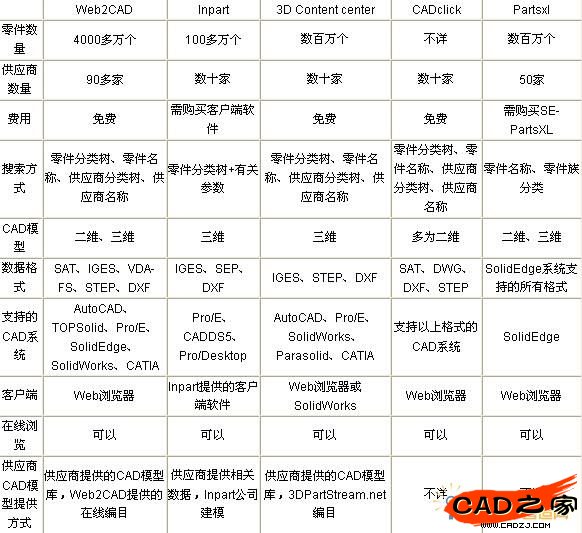

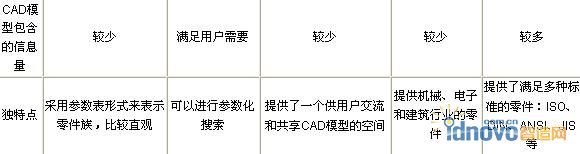

表1 國外基于Web的零件庫的比較
