本文介紹了眼鏡的TD Styling三維建模和渲染相關內容。

　　TD Styling是Extech公司ThinkDesign產品的工業造型模塊，它提供了一整套的創新設計手段，可以幫助設計師從一張草圖開始，順利的完成產品的造型設計。其主要功能有：混合建模技術、GSM技術、超強的曲面填充、強大的渲染功能、逆向工程等。TD Styling在工業設計領域具有非常強大的優勢，它簡單高效的曲面建模、實體曲面的混合建模、方便實用的動靜態渲染等功能都另人稱道。最值得一提的是，它具有“傻瓜級”的入門難度，即使以前沒有接觸過三維，在3到5天的時間也能設計出漂亮的作品來。

　　眼鏡中的光學鏡(比如近視鏡)，形狀相對規則，可以用實體建模、布爾運算的方法建構出鏡架的主體。而太陽鏡等形狀比較復雜的產品，則需要采用曲面建模的方式，然后封閉成實體。兩者在設計思路上其實是相同的，都是構建主體，然后建立過渡，最后合并成整體，進而分割出眼鏡各部分零件。下面就一個男款情侶鏡(萬新光學提供，并保留其相應權利)的設計，給大家做一個介紹。

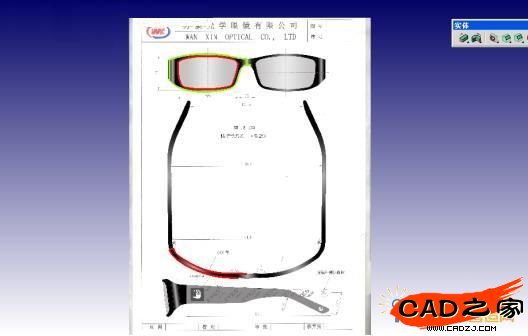

　　1. 把提供的眼鏡效果圖導入到TD Styling模型里。利用效果圖構建鏡框的草圖，如圖所示。綠色線框和紅色線框。

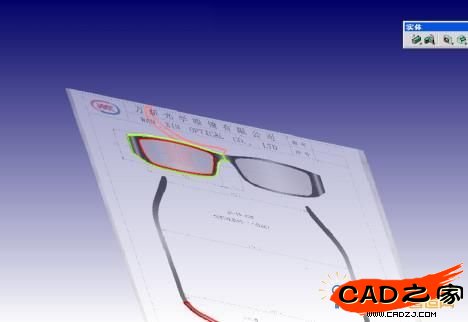

　　2. 因為效果圖是在一個平面做的，而模型是在三維空間里完成。因此我們需要把俯視圖中的紅色線框，移動復制到相應的空間平面里。如圖所示：

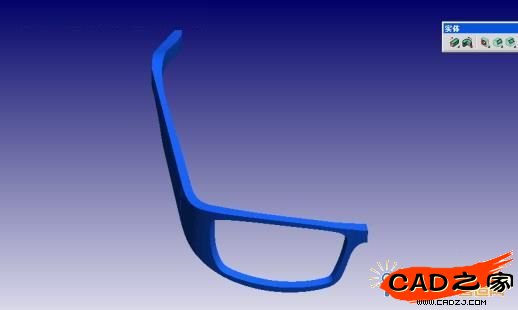

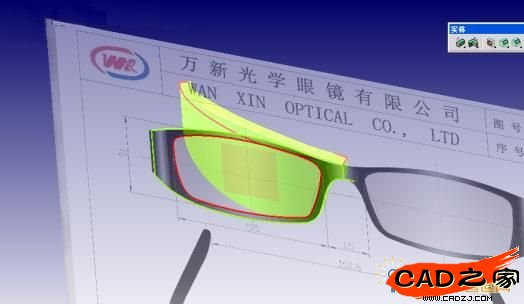

　　3. 進行實體拉升，然后布爾運算求交集，做出鏡框。如圖所示：

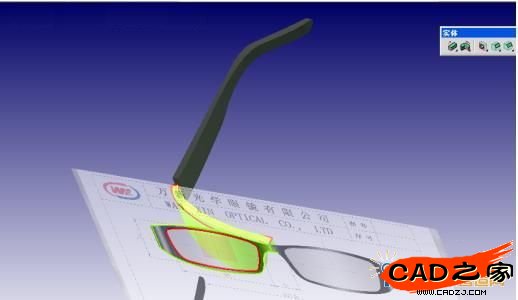

　　4. 依照上述方法做出鏡腿，如圖所示

　　5. 做出鏡框和鏡腿的過渡部分，一般過程是用曲線橋接邊界，然后放樣曲面，最后封閉成實體，進行布爾運算，最后合并成整體，如下圖：

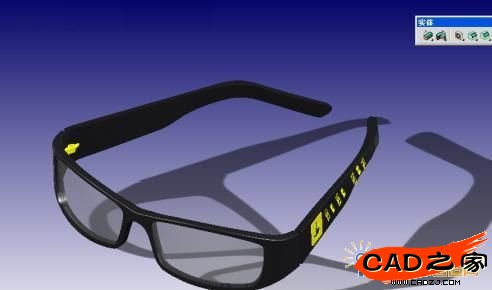

　　6. 分割主要零件，添加眼鏡的其他細節部分，最后鏡像。在這里我們添加各個零件所需要的材質。鏡框、鏡腿為塑料板材的，裝飾件以及合頁為鍍金效果的金屬件。動態渲染效果如下：

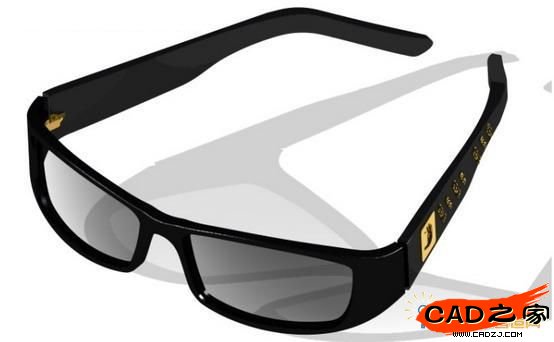

　　7. 下面介紹下靜態渲染，渲染的三要素：材質、光源、環境。這要把這幾方面調節好，就可渲染出非常逼真的畫面。當然要想達到非常好的效果，還需要耐心的調試。

　　總結，用TD Styling來設計眼鏡之類的消費品是非常方便的，它靈活的曲面、精確的實體以及逼真的渲染，覆蓋了整個設計流程，而這一切就在同一環境下進行的，僅這一點就能名大大降低學習成本，加快學習速度。

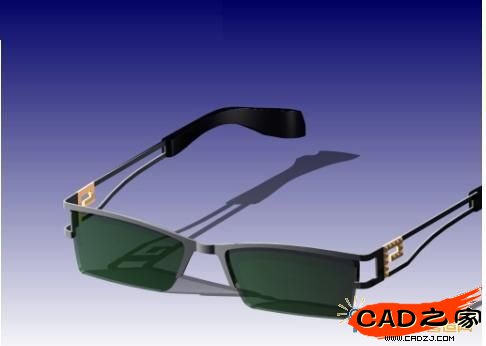

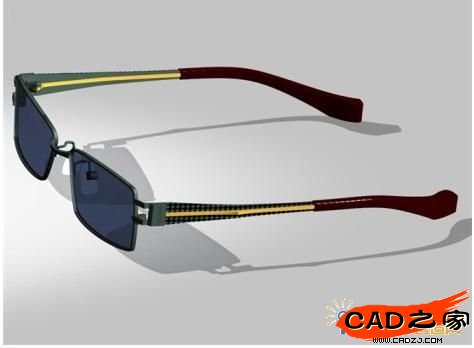

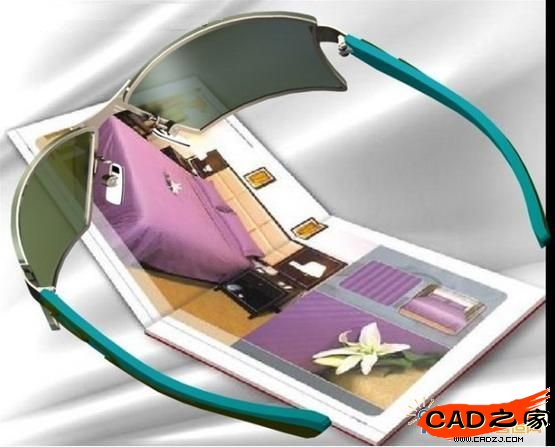

　　下圖為萬新光學的設計師在培訓期(5天)后完成的設計作品。
