0 引言

　　UGS公司推出SolidEdge產品是一款優秀的中端的三維CAD產品，目前在國內已經廣泛使用，其三維設計功能已經得到用戶的認可。其工程圖設計模塊所提供的二維設計功能雖然也很豐富，但其使用習慣與AutoCAD不盡相同，同時其二次開發技術還不為大家熟悉，因此SolidEdge上的應用程序開發相對較少。在實際的項目開發過程中發現SolidEdge本身沒有提供塊和屬性塊的功能。本文在分析AutoCAD中的塊和屬性塊定義的方法和技術之后，結合實際項目開發需要提出了基于SolidEdge產品的屬性塊定義技術。詳細的介紹在SoHdEdge環境中如何實現塊和屬性塊的定義、塊屬性的定義、信息存儲技術，并給出了主要算法過程的UML描述對開發基于SolidEdge產品的應用系統開發具有一定參考價值。

　　1 AutoCAD中屬性塊的定義技術

　　在AutoCAD中將塊定義為繪制在幾個圖層上的不同特性對象的組合。這些組合后的對象作為一個整體將作為新的獨立對象使用，這些方便了用戶重復使用對象。當塊被打散后，塊的生命周期結束，但是塊內的各個對象仍可以獨立存在。塊技術可以廣泛應用于符號庫和圖庫等軟件的開發過程中。

　　AutoCAD中對塊操作包括塊實體本身的操作和塊屬性的操作。塊實體的處理包括：①創建塊：主要是定義塊對象。②修改塊：添加和刪除幾何實體，對集合內部對象進行編輯和修改。③塊的應用：將塊插入到當前的圖形中。

　　塊屬性的處理包括：①塊屬性的處理：添加必要的屬性信息到塊對象，便于用戶屬性信息的存儲和編輯，此類屬性為顯示信息，方便用戶編輯。②擴展屬性的處理：擴展屬性主要用于存儲用戶自定義屬性，此類信息多為隱式信息，一般用作系內部信息的存儲，對一般用戶不可見。

　　2 SolidEdge二次開發接口

　　在SolidEdge中沒有提供專門的塊定義功能，但是其提供了組Group和符號Symbol的定義功能，兩種對象均可用于存儲圖元集合。可以利用這兩個對象為基礎構建塊。SolidEdge提供了基于COM的二次開發接口，可以應用VB、VC、VB.NET或VC.NET，以及Java等多種工具進行二次開發。圖1為SolidEdge提供的COM對象的層次關系。

　　圖1 SolidEdge對象層次關系

　　2.1組對象及其特征

　　由圖1可知組Group在SolidEdge各級對象中的地位，其用于文檔內部的圖元分組，例如直線、圓、尺寸標注、剖面線，以及組都可以作為集合元素添加到組中。通過API接口分析，Group對象不存儲圖元的具體信息，僅僅存儲圖元對象的指針，并提供了如下的接口用于組內對象的添加與刪除：

　　void AddToGroup()

　　void RemoveFromGroup();

　　同時提供通用的Item方法來訪問組內對象，同時通過如下的方法分類訪問組內的圖元集合對象：

　　Dispatch*Item([in]VARIANT Index);

　　Lines2d*Lines2d();

　　Circles2d*Circles2d();

　　利用VB調用SolidEdgeCOM接口定義組的一般方法為：

　　Dim oGroups As SolidEdgeFrameworkSupport.Groups

　　Dim oGroup As SolidEdgeFrameworkSupport.Group

　　Dim oSelectSet As SelectSet

　　Set oGroups=oSheet.Groups

　　Set oSelectSet=m-oActiveDoc.SelectSet’構建選擇集

　　…

　　Set oGroup=oGroups.Add

　　對于組對象可以添加用戶自定義的屬性信息，在交互狀態下SolidEdge允許用戶輸入如下文本類型的自定義屬性信息。

　　通過COM接口可以定義更加復雜的屬性信息，用戶可以構建自定義的屬性集合，并可以控制屬性信息的讀取。SolidEdge中對象的屬性信息是通過屬性集集合AttributeSets來存儲，在屬性集集合AttributeSets中包括多個屬性集AttributeSet，SolidEdge系統提供的對象屬性一般存儲在序號為1-5的集合屬性集中。用戶可以調用AttributeSets提供的Add方法構建信息的屬性集合，典型過程如下：

　　Dim oPropSets As SolidEdgeFramework.AttributeSets

　　Dim oPropSet As SolidEdgeFramework.AttributeSet

　　Set oPropSets=oBlock.AttributeSets

　　Set oPropSet=oPropSets.Add(”UserProperty”)

　　在每個屬性集內部可以構建用戶自定義的屬性(Attribute)，屬性對象包括Name、Type和Value這3個屬性。其中Name為字符串，Value為Variant類型，因此可以存儲各種類型的數據。

　　2.2符號對象

　　符號(Symbol2d)對象在SolidEdge中代表另外一類集合對象，其主要用于存儲外部文件構成的圖元集合。通過Symbol2d的SourccDoc屬性可獲得源文件的相關信息。符號集(Symbols)提供了兩種方法將外部文件插入到當前的文檔中，其一是Add方法，其二為InsertSymbolAsGeometry。后一種方法將生成一個新組對象，而不是符號對象。從上述的分析看，以組Group對象為基礎實現內部塊對象，以符號實現外部塊比較方便。

　　3 SolidEdge中塊技術實現

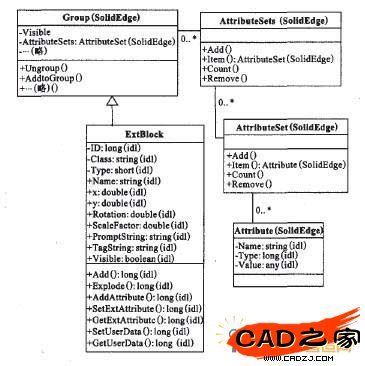

　　從SolidEdge本身提供的組對象為基礎構建新的類ExtBlock(如圖2所示，其中SolidEdge表示為SolidEdge本身提供的對象定義)，此類繼承于Group類，類基本屬性如表1所示。

　　圖2類關系

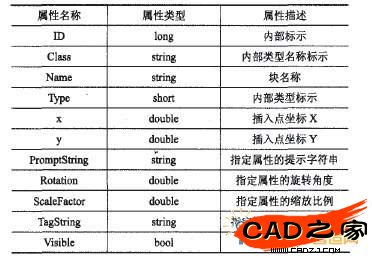

　　表1 自定義塊(ExtBlock)類基本屬性

　　3.1創建塊

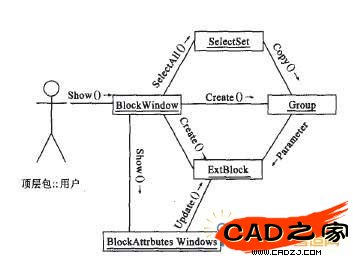

　　選擇當前圖形文件中的圖元構建選擇集合，以此為基礎創建組對象，并將其轉化為自定義塊對象，并添加塊屬性。圖3為塊的創建過程。具體的實現方法如下：

　　Dim oGroups As SolidEdgeFrameworkSupport.Groups

　　Dim oGroup As SolidEdgeFrameworkSupport.Group

　　Dim oSelectSet As SeleetSet

　　Set oGroups=oSheet.Group

　　Set oSelectSet=m -oActiveDoc.SelectSet’構建選擇集

　　Set oGroup=oGroups.Add

　　圖3塊的創建過程

　　3.2插入塊

　　插入塊包括插入當前文件中的塊和從外部文件創建塊。在SolidEdge中不存在塊操作，因此必須構建插入塊的相關方法：

　　InsertBlock(InsertionPoint，Name，XScale，YScale，ZScale，Rotation[，Password])

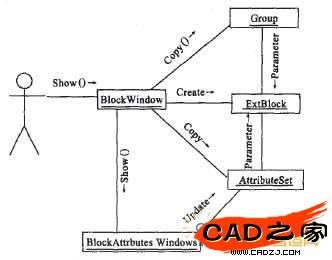

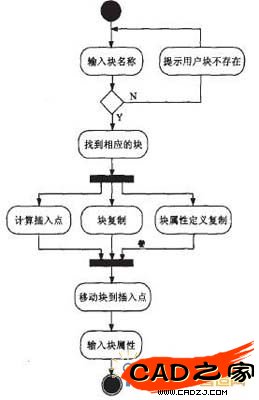

　　圖4給出了插入塊的基本算法，圖5給出了具體實現過程。從外部文件創建塊時，需要利用Symbols對象提供的InsertSymbolAsGeometry方法，來創建Group對象，然后以此對象為基礎建立塊對象。

　　圖4插入塊算法

　　圖5插入塊實現

　　3.3修改塊

　　利用Group對象的現有方法ungroup()為基礎實現ExtB-lock對象的分解方法Explode()，塊分解后即可重新定義。

　　3.4塊屬性定義

　　創建屬性定義的過程如下，使用AddAttribute方法在塊上創建屬性定義。這個方法需要輸入6個參數：屬性文字的高度、屬性模式、提示字符串、插入點、標記字符串和默認屬性值，如表1所示。具體操作方式如下，為ExtBlock對象創建兩個屬性集合：①ExtBaseProperty：存儲塊的基本屬性;②ExtUserProperty：存儲塊的用戶自定義屬性。如下為以VB代碼為例說明基本屬性的建立方法：

　　Dim oPropSets As SolidEdgeFramework.AttributeSets

　　Dim oPropSet As SolidEdgeFramework.AttributeSet

　　Dim oProp As SolidEdgeFramework.Attribute

　　Set oPropSets=oBlock.AttributeSets

　　If oGraph2d.IsAttnibuteSetPresent(”MySEExtPmperty”)=True

　　Then

　　oPropSets.Remove(”MySEExtProperty”)

　　End If

　　Set oPropSet=oPropSets.Add(”MySEExtProperty”)

　　Call oPropSet.Add(”ID”，seLong)

　　Call oPropSet.Add(”class”，seStringUnicode)

　　Call oPropSet.Add(”type”，seLong)

　　oPropSet.Item(”index”).Value=ID

　　oPropSet.Item(”class”).Value=”extBlock”

　　oPropSet.Item(”type”).Value=1001

　　3.5塊屬性讀取

　　在塊的引用中，用戶可以使用如下公共的方法來讀取和保存塊的屬性：

　　SetExtAttribute(oGraph2d As Object,csName As String，vtValue As Variant) As Long

　　GetExtAttribute(oGraph2d As Object’csName As String，vtValueAs Variant)As Long

　　其中csName為屬性名稱，vtValue為屬性值。

　　4應用實例

　　應用本文提出的屬性塊技術，實現了基于SolidEdge軟件的標準圖紙自動生成系統，包括標準圖幅選擇與自動繪制，標題欄的自動繪制和編輯，明細表的自動生成和編輯。圖6給出了明細表編輯的界面。目前此系統已經成功應用到企業實際工作當中，顯著提高了工程圖紙繪制的標準化程度和工作效率，并為以后的BOM信息匯總和提取打下了基礎。

　　圖6明細表編輯

　　5結束語

　　本文探討了在SolidEdge環境下實現屬性塊技術的方法和過程，從而彌補了SolidEdge軟件本身的功能不足，并應用UML給出具體的設計過程和部分VB代碼。對基于SotidEdge的標準件庫、符號庫等應用系統的開發具有一定的指導意義。
