本文介紹了中望CAD2010 體驗版在四方面的功能提升

　　2009年11月30日，中望CAD2010體驗版正式發布。作為中望公司的最新年度力作，在繼承以往版本優勢的基礎上，中望CAD2010融入了以“安全漏洞抓取、內存池優化、位圖和矢量圖混合處理”等多項可以極大提高軟件穩定性和效率的中望正在申請全球專利的獨創技術，新增了眾多實用的新功能，在整體性能上實現了巨大的飛躍，主要體現在以下幾方面：

　　大圖紙處理能力的提升

　　文字所見即所得、消隱打印等新功能

　　二次開發接口更加成熟

　　重點客戶問題解決

　　一、大圖紙處理能力的提升

　　中望CAD2010版采用了更先進的內存管理以及壓縮技術，采用了一些新的優化算法，使得中望CAD常用命令執行效率和資源占用情況得到進一步的提高，特別是在低內存配置下大圖紙的處理能力，大大減少了圖紙內存資源占用量，提升了大圖紙處理速度。主要體現在：

　　大圖紙內存占用量顯著下降，平均下降約30%，地形圖類圖紙則平均下降50%;

　　實體縮放和平移，zoompan edraw更加順暢;

　　保存速度更快、數據更安全，保存速度平均有40%的提升。

　　二、新增功能

　　1、文字所見即所得

　　文字編輯器有多處改進，文字編輯時顯示的樣式為最后在圖面上的樣式，達到了所見即所得的效果。文字編輯器新加入段落設置，可進行制表位、縮進、段落對齊方式、段落間距和段落行距等項目的調整。另外，在文字編輯器內可直接改變文字傾斜、高度、寬度等特征。

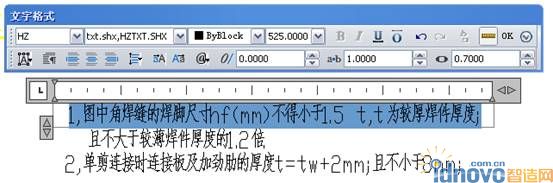

多行文字編輯

　　2、消隱打印

　　中望CAD2010版本支持二維和三維對象的消隱打印，在打印對象時消除隱藏線，不考慮其在屏幕上的顯示方式。此次消隱打印功能主要體現在以下兩個方面：

　　(一)、平臺相關命令和功能的調整

　　視口的“屬性”：增加“著色打印”選項(“線框”和“消隱”兩種著色打印項)，如下所示：

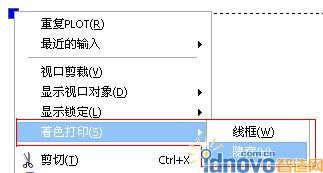

　　選擇視口后，右鍵菜單支持“著色打印”項( “線框”和“隱藏”兩種模式)

　　命令mview增加了“著色打印”功能項，可以方便用戶設置視口的“著色打印屬性”(線框和消隱兩種模式)

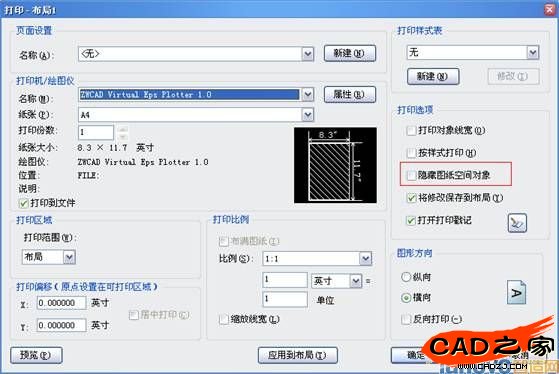

　　“打印”對話框調整：在布局空間，激活“打印”對話框，以前的“消隱打印”選項顯示為“隱藏圖紙空間對象”。

　　頁面設置管理器啟動的“打印設置”對話框調整：圖紙空間中，通過頁面設置管理器激活的“打印設置”對話框，以前的“消隱打印”選項顯示為“隱藏圖紙空間對象”，如下：

　　(二)、消隱打印使用方法的調整

　　模型空間：

　　可通過“打印”或“頁面設置管理器”打開的“打印設置”對話框中的“消隱打印”選項來控制模型空間的對象是否消隱打印，同時包含消隱打印預覽，若勾選“消隱打印”按鈕，模型空間的對象將被消隱打印出來。

　　布局空間：

　　若要在布局空間消隱打印對象，分為兩種情況：

　　1) 布局空間視口外的對象是否消隱，直接取決于“打印設置”對話框中“隱藏圖紙空間對象”按鈕是否被勾選;

　　2)布局空間視口中的對象是否消隱，取決于視口本身的屬性，即“著色打印”特性選項，必須確保該選項為“消隱”才可消隱打印或預覽，如下圖：

　　3、圖層狀態管理器

　　可以創建多個命名圖層狀態，以保存圖層的狀態列表，用戶可以通過選擇圖層狀態來表現圖紙的不同顯示效果。這種圖層狀態可以輸出供其它圖紙使用，也可以輸入其它保存的圖層狀態設置。

圖層狀態管理器

　　4、文字定點縮放

　　能夠依據文字位置的特征點，如中心，左下等，作為基準點，對多行文字或單行文字進行縮放，同時不改變基準點位置。

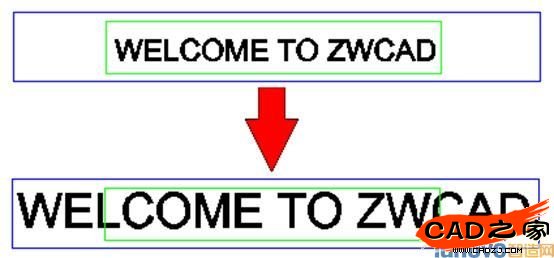

　　文字以中心點縮放

　　5、Splinedit新功能

　　全面支持樣條曲線的編輯，主要體現在SPLINEDIT命令行提示中，如下：

　　擬合數據(F)/閉合樣條(C)/移動(M) 頂點(V)/精度(R)/反向(E)/撤消(U)/<退出(X)>:

　　擬合數據：

　　增加(A)/閉合(C)/刪除數據(D)/移動(M)/清理(P)/切線(T)/<退出(X)>:

　　增加、刪除數據：通過增加、刪除樣條曲線的擬合點來控制樣條曲線的擬合程度。下圖為增加一個擬合點后的效果圖：

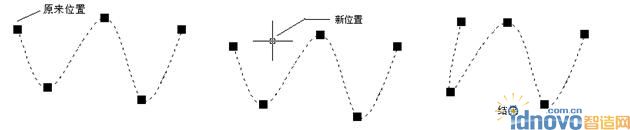

　　移動：通過移動指定的擬合點控制樣條曲線的擬合數據，如下圖所示：

　　閉合/打開：控制樣條曲線是否閉合。

　　清理：清除樣條曲線的擬合數據，從而使命令提示信息變為不包含擬合數據的情形。

　　切線：修改樣條曲線的起點和端點切向。

　　閉合樣條：將打開的樣條曲線閉合。若選擇的樣條曲線為閉合的，該選項為“打開”，將閉合的樣條曲線打開。

　　移動：可用來移動樣條曲線的控制點到新的位置。

　　精度：可通過添加控制點、提高階數或權值的方式更為精密的控制樣條曲線的定義。

　　反向：調整樣條曲線的方向為反向。

　　6、捕捉和柵格功能增強

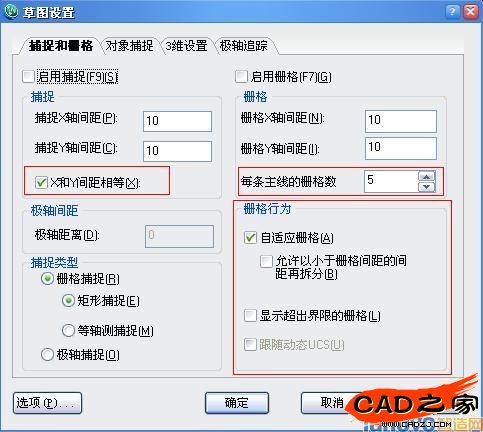

　　增強了捕捉和柵格的設置功能，主要體現在“草圖設置”的“捕捉和柵格”選項卡，顯示如下：

　　X和Y間距相等：可強制捕捉間距和柵格間距使用相同的X和Y間距值。要注意的是，捕捉間距和柵格間距可分別設置不同值。

　　每條主線的柵格數：可為主柵格線指定相對于次柵格線的頻率，以控制當自適應柵格發生變化的時候，柵格大小變化的比例。該值還可使用系統變量GRIDMAJOR來控制。

　　自適應柵格：由GRIDDISPLAY系統變量來控制，用來限制柵格在縮小時的密度。

　　允許以小于柵格間距的間距再拆分：若勾選此項，在放大的時候，將自動生成間距更小的柵格線。這些柵格線的頻率由主柵格線的頻率來控制。

　　顯示超出界線的柵格：勾選此項，即可在超出圖形界限(LIMITS)外顯示柵格。可由系統變量控制。

　　7、支持文件搜索路徑

　　在“選項”對話框的“文件”選項卡中，新增“支持文件搜索路徑”，可在該文件路徑中查看如下搜索路徑的文件夾：

　　圖形文件搜索路徑

　　字體文件搜索路徑

　　幫助文件搜索路徑

　　菜單文件搜索路徑

　　圖案填充文件搜索路徑

　　臨時文件搜索路徑

　　模板搜索路徑

　　三、二次開發接口更加成熟：

　　(一)、中望CAD2010版ZRX(類ARX)接口更加成熟，主要支持的特性如下：

　　1.常用基本功能，如 DWG數據庫讀寫訪問，注冊命令，獲取用戶輸入點或者字符串等;

　　2.數據庫圖形實體，如DbLine、DbCircle、DbArc 等;

　　3.擴展數據和擴展字典， XData & XDictionary;

　　4.自定義實體和對象，從 DbObject、DbEntity或其它類派生;

　　5.文檔管理功能，提供文檔管理器 ZcApDocManager ,文檔類ZcApDocument 等接口;

　　6.反應器功能，提供數據庫反應器，文檔反應器，編輯器反應器(包括命令反應器，鼠標右鍵消息等)，對象反應器，永久反應器;

　　7.拖動 Jigs，ZcEdJig;

　　8.協議擴展(Protocul Extensions);

　　9.簡單 UI 介面類的支持，CZcUiDialog、CZdUiDailog、CZdUiBaseDialog.

　　(二)、LISP和VBA二次開發接口的完善

　　1、ProgID能夠表示接口所對應的版本號

　　2、LISP的vlax, vlr系列函數改造

　　添加了13個接口，分別如下：

　　vlax-3D-point

　　vlax-add-cmd

　　vlax-curve-getArea

　　vlax-curve-getClosestPointToProjection

　　vlax-curve-getDistAtParam

　　vlax-curve-getDistAtPoint

　　vlax-curve-getFirstDeriv

　　vlax-curve-getSecondDeriv

　　vlax-curve-isPeriodic

　　vlax-curve-isPlanar

　　vlax-object-released-p

　　vlax-remove-cmd

　　vlax-write-enabled-p

　　3、VBA接口部分

　　中望CAD 2010版本VBA新增2個接口，分別為：

　　AppendOuterLoop

　　AppendInnerLoop

　　同時解決了多條客戶提出的關于VBA和LISP方面的重點問題

　　四、客戶重點問題解決：

　　中望CAD2010解決了包括了文字顯示、捕捉的正確性等多項客戶重點關注的問題。此外，還加強了單元測試、增強了對質量的控制，更具穩定性和安全性。
