在繪圖過程中經常遇到需要繪制角平分線，在中望CAD中對于角平分線的繪制本人收集和整理的經驗如下：

　　1.利用構造線命令

　　在中望CAD中點擊“繪圖”工具欄上的構造線按鈕，選擇“B”參數，這個參數的作用是二等分，然后捕捉需要平分的已知角頂點，再按照提示分別選擇兩條邊上的任意一點，此時一條角平分線就出現了。此方法繪制相對比較簡單，其缺點是繪制完構造線后還要對該構造線進行適當?shù)男藜簟?/P>

　　2.利用標注命令

　　可以首先對這個已知角進行標注，至于標注參數的設置不用去管它，然后點擊“繪圖”工具欄上的直線按鈕，兩個起始點一個就用角的頂點，另一個選擇角度標注圓弧的中點即可，當然最后不要忘記將角度標注刪除。

　　這也是一個比較實用的方法，但是需要繪制一個輔助的角度標注，繪制完成后需要將該輔助線刪除。

　　3.作輔助圓

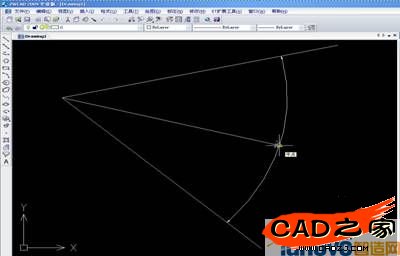

　　以已知角頂點為圓心，作一個任意半徑的輔助圓，但要保證這個圓與已知角的兩條邊相交，然后將這個輔助圓與已知角兩邊相交的圓弧段剪去，最后以角頂點為起始點，作一條相交于所保留圓弧段的中點的直線即可。

　　此方法跟第二種方法類似，只是這種方法在繪制輔助線的時候比第二種方法略微復雜。

　　然而在中望CAD中繪制角平分線除了上述三種方法之外，中望CAD還有一個專門繪制角平分線的命令。利用中望CAD提供的命令可以克服上面三種繪制角平分線方法的缺點，輕松的繪制出滿足需要的角平分線。

　　繪制的方法是：中望CAD菜單—ET擴展工具—繪圖工具—角平分線;或者直接在命令行中輸入命令“ANGDIV”。執行命令后按照提示選擇第一條直線(即選擇一條邊)，選擇第二條直線(即選擇另一條邊), 點取兩直線的交點(即選擇角的頂點)，最后調整角平分線到需要的長度后選擇端點。

　　從上面的方法可以看出利用中望提供的ET擴展工具中的角平分線命令要比普通的方法方便、快捷。中望CAD的ET擴展工具還有86個類似的根據廣大客戶的需求開發出來的功能，繪圖過程中請留意，很可能某些命令能使您的繪圖紙效率有較大的提高。
