軸和齒輪做為機械中的常見部件在設計工作中會經常遇到，對于普通的二維投影圖我們一般可以通過機械里的軸設計、齒輪設計功能直接生成，但是如果想在CAD中實現軸和齒輪立體圖的繪制就需要另外的操作了，下面我談一談應用中望CAD設計三維零件的一點經驗。

　　中望做為一款優秀國產CAD軟件，不僅給大家提供了完善的二維設計平臺，在三維造型與國內同類軟件相比依然優勢明顯，功能應用與國外的軟件基本一致。上面提到的例子軸和齒輪的設計主要用到的是最簡單、最常見的三維命令：旋轉、拉伸、著色、渲染等。下面講一下具體操作。

　　首先打開中望CAD專業版，調出實體、實體編輯以及渲染工具條。CAD繪制三維圖形一般有兩途徑：通過二維圖形操作所得，或者通過三維命令直接生成。兩種方法各有優勢和針對性，我們主要用的是第一種方法。

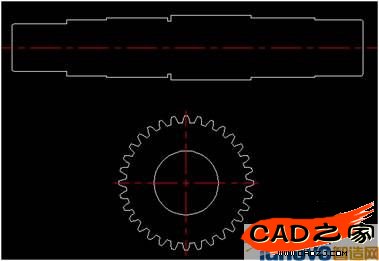

　　步驟一：繪制軸和齒輪的二維投影圖。這一步比較簡單，用到的都是二維命令，給定好具體尺寸即可輕松繪制，這里不作具體描述。

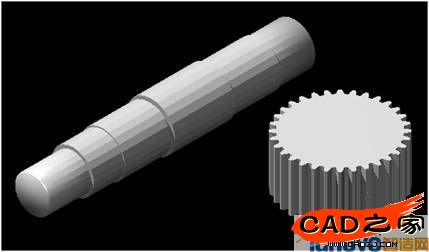

　　步驟二：將步驟一的軸和齒輪的輪廓線做成封閉圖形或面域。下面就可以進行三維操作了，因為軸是一個回轉體，繪制這類圖形最簡單的方法就是應用旋轉命令。首先選擇實體命令條中的旋轉命令，選擇軸的外輪廓，確定，選擇紅色中心線做為旋轉軸，角度180度，確定，軸大體就繪制結束了。齒輪可以通過實體中的拉伸命令將二維的輪廓拉伸成實體。

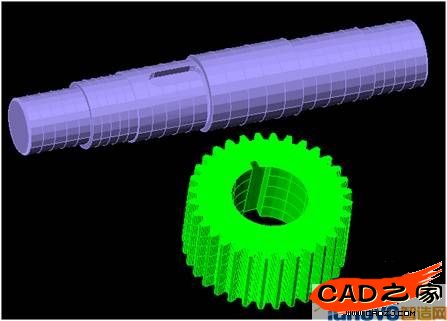

　　步驟三：實體大體繪制好后可以進行編輯操作，主要是用到的實體編輯工具條中的命令。在軸和齒輪上我們可以配合一個鍵槽，齒輪為了與軸進行轉配需要挖一個孔洞。在CAD中去除材料主要是用到的差集命令，前提就是在要操作的實體上繪制一個需要減去的對象，應用差集命令。

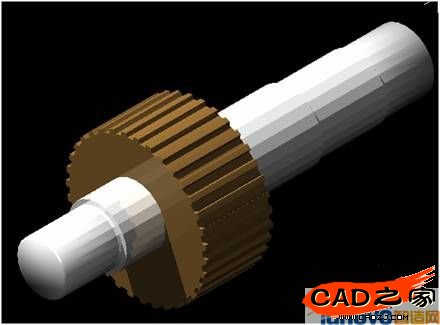

　　步驟四：通過三維旋轉命令調整齒輪位置，然后捕捉象限點來移動齒輪，最終實現裝配。中望CAD不僅提供了三維實體的繪制功能，而且還添加了燈光、材質等效果，繪制結束后可以為軸和齒輪分別添加材質，最后選擇渲染即可實現下面的效果圖。

　　以上就是本人在應用中望CAD做三維實體設計時的一點經驗，從上面來看，中望2009在三維造型方面是可以滿足大家日常的設計工作的，希望這篇文章對您有所幫助。
