徒手繪圖就是在繪圖區域內移動光標畫出任意形狀的線條或圖形，就像是用粉筆直接在黑板上畫圖一樣。

AutoCAD提供了徒手繪圖命令sketch，用sketch命令繪制出來的線條是由許多條小線段組成的，每條線段都可以被分離為獨立的對象或多段線，這些小線段的長度可以通過記錄增量來控制，使用較小的線段可以提高精度，但會明顯增加圖形文件的大小。

在命令行中輸入sketch并回車，激活sketch命令，命令行提示如下所示：



第一行要求輸入記錄增量，即每段小線段的長度，系統默認值為1.0000。輸入記錄增量后，就可以開始徒手畫圖了，在繪圖區選擇起點，提示<筆 落>（開始畫圖），AutoCAD將隨光標的移動繪制線條，完成繪圖時，輸入P或者單擊鼠標左鍵，提示<筆 提>（停止畫圖）。

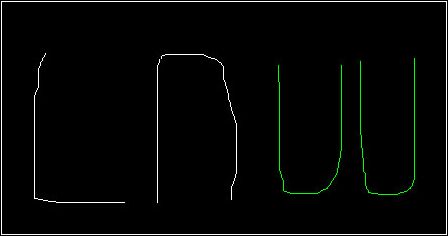

執行徒手繪圖sketch命令，光標所繪制的線條為綠色，保存后，綠色的線條變?yōu)榘咨鐖D所示。



畫筆(P)：控制筆落或筆提。

退出(X)：結束sketch命令，并保存已繪制的草圖，回車或者空格與退出(X)選項的功能等效。

結束(Q)：結束sketch命令，但不保存剛才所繪制的草圖。

記錄(R)：保存所繪制的草圖，但不退出sketch命令。

刪除(E)：刪除未保存的草圖，選擇該選項后，AutoCAD將隨光標的移動逐段刪除已經繪制好的草圖。如果筆原來是落下來的，此選項可以使筆提起。



連接(C)：此選項使筆落下，然后從上一次所繪制草圖的終點開始繼續繪制草圖。（我沒搞明白，因為我選擇該選項后，卻不能繼續繪制草圖）



1、sketch命令繪圖時若想使用“捕捉”或者“正交”模式，必須用鍵盤切換，F(xiàn)9切換“捕捉”模式，F(xiàn)8切換“正交”模式。

2、sketch命令繪制的線條可以是單個直線段，也可以是一個整體的多段線，當系統變量skpoly=0時生成直線，當系統變量skpoly=1時生成多段線。#p#分頁標題#e#
