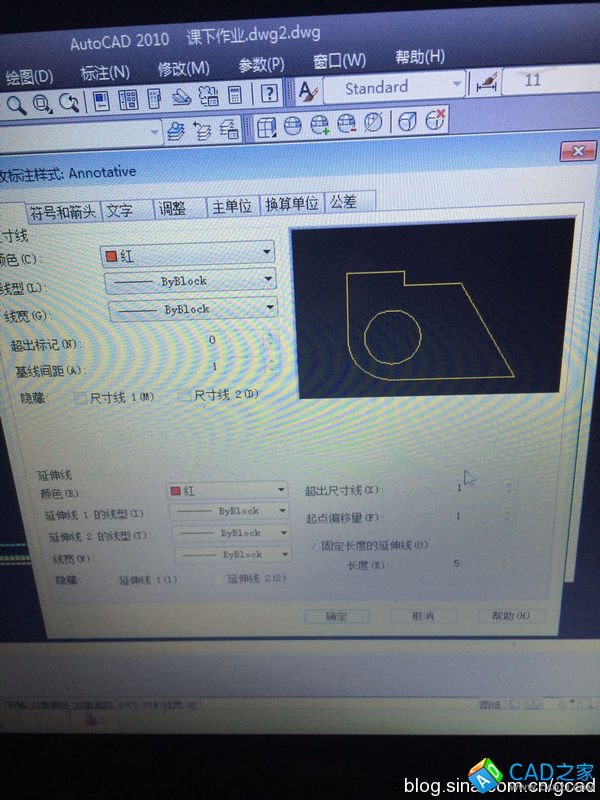

今天網上看到有一位朋友問了這么一個問題：設置標注樣式時，各項參數都調整了，但根本看不到預覽效果，并附了一張截圖，如下圖所示。

看到截圖后我也覺得奇怪，修改標注樣式對話框中的樣例圖形還在，在標注的樣例完全沒有顯示，我嘗試著將參數修改成跟他相同，然后又嘗試將各項尺寸值調整成超大或超小的值，也沒有重現這個現象。

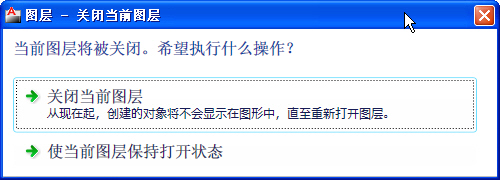

最后我終于找到了原因，我退出了標注樣式編輯對話框。我的是一張只有0層的空?qǐng)D，直接在圖層列表單擊0層前的燈泡按鈕，將0層關閉，此時會彈出一個警告的對話框，如下圖所示。

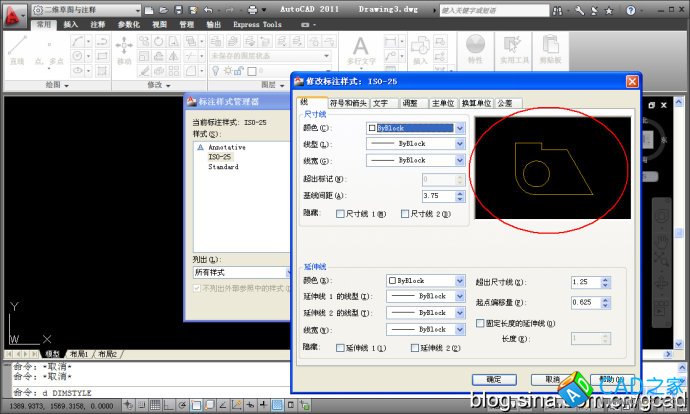

單擊“關閉當前圖層”按鈕，將當前層強行關閉，然后再輸入D，回車，在標注樣式管理器中選擇一個標注樣式后，單擊“修改”按鈕，打開修改標注樣式對話框，終于重現了他的問題，如下圖所示。





終于找到原因了，就是當前層被關閉了。
當前圖層是我們用于繪制圖形的圖層，也就是我們即將繪制的圖形、文字和標注都將放到當前圖層上，如果當前圖層被關閉，我們?nèi)匀豢梢岳L圖，但繪制的圖形會看不到，比如畫一個圓，繪制的過程中你可以看得到，但一旦結束繪制圓就消失了，如果繪制多段線，繪制下一段的時候上一段就會消失。
但我之前也沒有想到，當前圖層被關閉后，修改標注樣式時都看不到標注的預覽效果，也許是CAD軟件提醒一下大家，你的當前圖層被關閉了，就算你設置好了標注樣式，呆會兒標注的時候，標注也會看不到。
我在浩辰CAD里試了一下，當前圖層被關閉仍然可以預覽標注樣式，沒有影響。他的截圖中用的是AUTOCAD2010版，我用的是2011版，現象是一樣的，不知道其他版本有沒有類似的問題。
其實這種情況遇到的人并不多，只是借這個問題告訴大家：如果沒有特殊需要，最好不關閉當前層，尤其是在繪圖或設置標注樣式的時候。
