這個視口是指在圖紙空間上開的視口，初學者對圖紙空間的概念不是很強，先就圖紙空間概念用比喻來說明一下。
你在一張紙上寫些文字畫些圖形，然后再把一張白紙蓋在上面，結果什么也看不見。
在這張白紙上開個小方孔，你就看到下面那張紙上的一部分。
拉開這二張紙的距離，你看到的東西越來越多，也越來越小。
底下那張紙稱為“模型空間”，上面那張紙稱為“圖紙空間”，那個小方孔稱為“視口”。二張紙的距離用zoom設置，便是視口比例。
注意，小方孔只是為了讓你看看，因為方孔上粘了張透明紙，所以，在上面那張紙上不能修改下面紙上的內容。
把小方孔上的透明紙掀開，便成了一個真正的孔，你可以拿筆伸過這個小方孔去改下面紙上的東西了，這叫“激活視口”。
一個小孔能夠看到下面那張紙上所有內容，這便是一張小小的圖紙能夠畫整幢大廈，只要調整二張紙的距離，那么，把圖框畫在上面的紙上，管他下面是多大的東西，總能裝進。
距離太大，你想要清楚地看看局部的，那再開一個小小孔，當然要把那張紙剪開，使得小小孔能貼近些（ACAD不需要“剪開”），這便能在一張圖上表現不同的比例。
因為有可以表現不同比例這個作用，所以中文版把圖紙空間又稱為“布局”。
很顯然，有了這個功能，在一張圖上畫不同比例的圖形，就不再需要人為縮放圖形了，所有對象都是1：1畫了。
用圖紙空間出圖，自然打印比例是1：1了（理論上你也可以1：2打印，問題是沒有人會這么去自找麻煩的），這樣，視口比例與打印比例毫無關系，而是與圖紙比例有關，既然與圖紙比例有關，那不同的比例就要開不同的視口，設置不同的視口比例。
為了方便理解，我們可以用一句通俗的說法：用模型空間出圖靠打印機來調整圖紙比例，用圖紙空間則由AutoCAD先調整好比例后打印，不必依賴打印機了。
上帖中有這么一句話：“在一張圖上不管有多少比例，其尺寸標注全局比例因子DIMSCALE只有一個。” 這是在模型空間出圖，到了這里，我們是用圖紙空間出圖了，這句話就不對了，在一張圖上有不同的比例時，實際上就是相當于以不同的比例從模型空間“打印”到圖紙空間，這樣，這個DIMSCALE就不是相同的，所幸這時已經有了視口比例，這個“打印”比例已經有了，所以干脆不要用戶去用那個DIMSCALE，免得引起混亂，于是在尺寸標注樣式中DIMSCALE=0（不設）。
DIMSCALE不要設，又沒有人為縮放，DIMLFAC始終等于1.0，這樣，不管圖上有多少不同的比例，尺寸標注樣式就只要一個。
八、尺寸標注方面的技巧
說到這，尺寸標注樣式的設置和標注應該沒什么問題了，接著講一點技巧。
1。標注本身的技巧
（1），把尺寸標注樣式中的各參數設置成實際圖紙（物理圖紙）上的規格，這樣，當用于不同比例時，只要重新設置全局比例因子DIMSCALE一項，作為模板文件dwt，不妨就把DIMSCALE設成1.0，并且就設置一個樣式就夠了，當需要增加樣式時（因為測量單位比例不同），新建樣式是以當前樣式為母本的。
（2），標注文字，線條的樣式最好設成隨層，這樣，如果把尺寸標注都歸到一個圖層內的話，顏色就可以由圖層來決定了，這主要用于圖紙的交流，在沒有統一的標準的情況下，便于別人修改的設置是最佳的。
2。利用尺寸標注在繪圖中的技巧
（1），邊畫圖邊標注
手工畫圖是把尺寸標注純粹作為圖紙說明來處理的，往往把圖畫得八九不離十了再標注尺寸。但用AutoCAD畫圖可不必這樣，AutoCAD的尺寸是自動獲得的，它是嚴格按測量出來的值標注的，針對這一特點，宜采用邊畫圖邊標尺寸之方法，這樣做會帶來二個好處，一是起到校對作用，二是可以讓尺寸標注先占據應該占據的位置。
（2），標注錯了不要刪除重標
所謂標注錯了是指標注出來的尺寸值不對，也就是圖形畫錯了，我們要注意的是，這是圖形錯誤不是標注錯誤，所以沒必要把已經標上去的尺寸刪除等圖形修改后再標，而是直接修改圖形，如果用變形命令則尺寸當場就跟著修改好，用其他方法修改圖形，用界標則也很容易把尺寸跟著修改。
（3），利用尺寸標注決定圖紙比例特別是放大比例
我們已經知道，尺寸標注是非實物性對象。打印出來的圖上其文字大小、箭頭大小與圖紙比例是無關的。這樣，實物性圖形與非實物性的尺寸標注就有個匹配問題，從這個相對大小就能大致看出圖紙該要的比例。當然，決定圖紙比例還有其他方面的要素，但圖紙匹配畢竟是個重要因素，特別是在一張圖上的局部放大圖的比例決定時很起作用。
九、圖紙比例的確定
如果已經確定了圖紙比例，那么文字輸入、尺寸標注以及插入圖框應該沒多大問題了。
圖紙比例如何確定呢？
我們先看看網上各論壇常見到的問題：
1。“圖紙畫好了，如何插入圖框呢？”
這個問題不是指插入圖框（圖塊）的操作，而是如何確定在模型空間插入的比例。照我說，這種問題在實際工程上幾乎是不存在的。實際工程上沒有文字、沒有符號、沒有尺寸標注的圖紙幾乎沒有，那么，圖紙比例不知道，如何確定文字的字高的呢？如何標注尺寸的呢？因為這些非實物性對象是與打印比例相關的。
2。“如何把圖紙裝入A3的圖框”
這個問題與第1個問題有相似之處，不同的一點是由圖框來決定比例。我們不能說這種做法是錯的，因為確實有由指定圖框出圖的做法，比如，原理圖、示意圖、只求漂亮不求比例精確的文本式圖紙。但我要提醒的是，一般情況下，不能單憑圖框來確定圖紙比例。要不也就沒有圖紙加長之說了。
3。“為什么尺寸標注文字看不出”
尺寸的值與圖形有關，尺寸文字的大小與圖形無關，它跟圖紙比例有關，不管是什么比例的圖，起碼要保證打印出來的圖上能看清文字。
4。“為什么圖形放大后，尺寸跟著變大”
圖形人為放大，尺寸值跟著變大是完全正常的，我們就是要AutoCAD的尺寸標注忠實反映圖形尺寸，這種情況下應該設置DIMLFAC值讓它顯示我們所要的尺寸值，但文字的大小跟著放大，這就不好了。一張圖上的尺寸標注大大小小是相當不妥的。造成這個跟著變的原因是把尺寸標注打碎了，打碎了的尺寸標注已經不是AutoCAD的尺寸標注而是AutoCAD的圖形，它當然要跟著縮放。
所以，沒有特殊需要，不要用輸入文字的辦法標注假尺寸，更不要打碎尺寸標注。
5。“為什么A3打印機打印出來的圖框缺了邊線”
這是一個無奈的問題，A3打印機用的打印紙是標準的A3尺寸，打印機要壓邊打印，當然不能把A3的圖框全部打印出來。于是，很多人就采取一個不可取的辦法： “選打印對話框上的自動調整比例 ”，顯然，這就不可能做到標準的比例輸出。
這個問題如何解決？
首先，這是無奈的問題，所謂“無奈”是指我們無法改變A3打印紙，因為它是嚴格按標準制造的，我們也不能叫打印機不壓邊打印。
其次，這問題必須解決，嚴格來說（或從理論上來說），用“自動調整比例”是不符合制圖標準的，至于工作圖（為了繪圖而打印出來的非正式圖）倒沒必要去計較，對某些簡單的圖紙，還沒到比例不準就完全不行的程度，這些，大可不必去吹毛求疵。
所謂“魚和熊掌不能兼得”，我們要確保圖形是嚴格按制圖標準的比例，就不可能保證圖框也是嚴格按制圖標準。相對來說，圖框差一點，要比所有圖形差一點要好得多。所以，我的做法是：把圖框長寬各縮小2mm，不打印圖框的外框線。
這個圖框的外框線就是制圖標準的圖框尺寸線，理論上講這條外框線是不存在的，因為它就是圖紙的邊線，但很多單位可能出于“有這條外框線更漂亮”或習慣成自然，一般都畫這條本沒有的線并在線外再留空白邊。而我們遇到了這個問題后，放棄外框線并沒有違反標準，縮小2mm也是不得已而為之，不過，也不要大鳴大放，而要“偷偷”縮小，意思是如果圖框需要標注圖紙規格時，仍要寫上“420x297=0.12”。
確定圖紙比例的要素
如何確定圖紙比例，對具有豐富制圖經驗的工程師來說應該是沒有什么困難的，但這個問題對初學者來說非常頭疼，頻頻見于網絡。
確定圖紙比例的要素很多，沒有一個簡單的答案，這里只能列出一些要素。
1。制圖標準
這是最基本的要素，或者說它是前提。我們可以用1：1、1：2、1：5、1：10、1：15、1：25、1：50、1：100等，但絕對不能用1：4、1：6、1：35、1：55等。
2。圖紙的匹配性

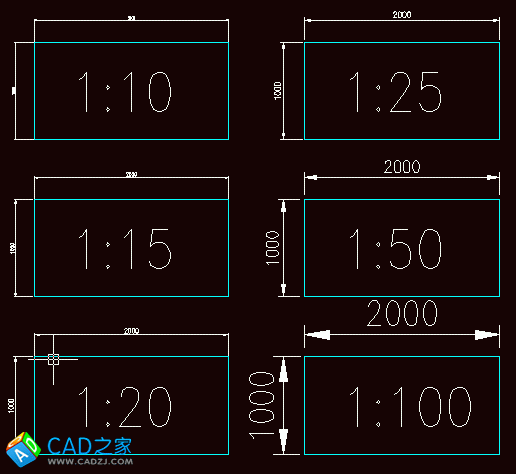

上面貼出的圖已經說明了這一點。
3。工程上的統一性
對一個工程來說，圖紙與圖紙之間是有關聯的，如果設成同一比例，在相互比較、核對、匹配對圖和相互利用等方面就比較方便。
4。由圖框決定
這便是看菜吃飯的做法，GB標準圖框雖然有A0~A4，但有些單位又有自己的規定，比如，最大只能是A2，寧愿加長不能加寬。這不是專制，而是從統一性和便于裝訂等方面考慮。由圖框決定圖紙比例，實際操作上相對要容易一些。
5。單位的習慣
對某一單位某一特定產品來說，除了單位的規定外，往往還有單位的習慣，別小看這個習慣，實際工作中力量蠻大的。
6。客戶要求
對某一單位來說，所做的工作可能是某大型工程中的一部分，業主為了整個工程的統一性，往往會提出圖紙比例的限制。
7。特殊要求
為了放樣或者為了其他加工需要，要求的比例可能完全不是正常的圖紙應該用的大小。
8。相互協作
工程往往是多人參與的，圖紙之間也有共享圖形，相互約定好后，會給共享帶來方便。
十、實物性對象不能1：1畫圖的情況
上面反復強調，實物性對象1：1繪圖，不必考慮圖紙比例，非實物性對象才要考慮圖紙比例。
但是，實際繪圖中也有實物性對象不能1：1畫圖的情況：
1。制圖標準中的“夸張畫法”或稱“假想畫法”
在圖上表示工字鋼的翼板時，我們要用二條細線表示，但這個工字鋼是實物，按理應該實事求是按它的尺寸畫，但是，由于翼板厚度太小，比如10mm，如果按它的尺寸畫，在1：100的圖上，打印出來二線間距只有0.1，早就并成了一條線啦。這種情況下就要畫假尺寸。這種假尺寸如何控制？我們只要把它歸到非實物性對象去就容易理解了，非實物性對象要考慮比例，那么，要看清楚二條線，二線間距起碼要0.5mm，這也就是打印比例的一半，1：100要輸50、1：200要輸100。
2。過長且不需要全部詳細表達的實物，宜用折斷線把它斷開，這時候的尺寸標注只能編輯標注文字。
3。細長實物，可以讓xy不等比例。不過，xy 不等比例會給繪圖帶來許多麻煩，因此只是不得已而為之，盡量不用。
