無論建筑圖紙還是機械圖紙，打印輸出時圖形的線寬都是有區別的，打印的圖紙通常會加粗本專業的重點圖形，而一些輔助線和次要圖形則會用細線或虛線打印。例 如建筑圖紙中的軸線、機械圖紙的中心線都會用虛線表示，且線寬設置得較細，建筑平面圖中會突出墻體、門窗等基本建筑構件，而到了電氣、暖通、給排水軟件中 則需要突出本專業的線纜、管線和設備，墻和門窗則會打印成細線。

在CAD中提供了幾種控制打印線寬的方法，這些方法并沒有孰優孰劣之分，只是結合行業和圖紙的特點可以選擇更適合的方式。例如要機械軟件通常只設置幾個圖 層，中心線、細實線、粗實線等，這些圖層中將線型和線寬都設置好了，在繪制圖紙時只要將圖形繪制到相應的圖層上就好了。自己即使沒有機械專業軟件，也不妨 建立一個模板，按線型和線寬需要設置好幾個圖層，這樣每次繪圖和出圖時就無需重新設置了。建筑行業圖紙相對要復雜一些，通常按建筑構件來分層，例如墻體、 門窗，有時墻體還會分為好幾個圖層，因此建筑圖紙可能有上百個圖層，大部分都采用按顏色來設置輸出線寬。而一些建筑設備專業軟件，例如浩辰cad電氣，線纜直接用帶寬度的多段線。

簡單總結一下，在CAD中控制輸出線寬的方式主要有下面三種：

一、使用實體線寬來控制輸出線寬

所謂“實體線寬”是給圖形設置的線寬。

實體線寬最好通過圖層來設置，而圖形線寬直接用默認的（Bylayer 隨層）即可，這樣便于對圖形進行整體管理和后續修改。如下圖所示：

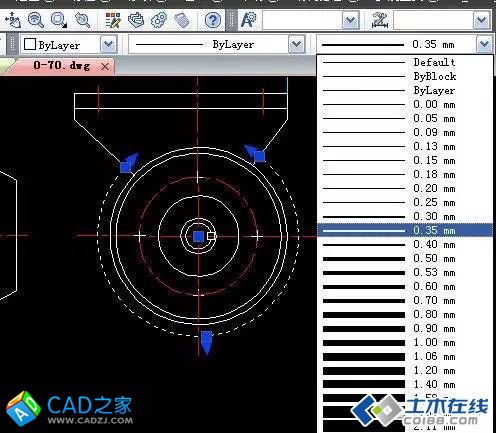

如果需要某個圖層上圖形使用不同線寬時，只能手動設置圖形的線寬了。選中圖形后，直接在工具欄中就可以設置，如下圖所示。

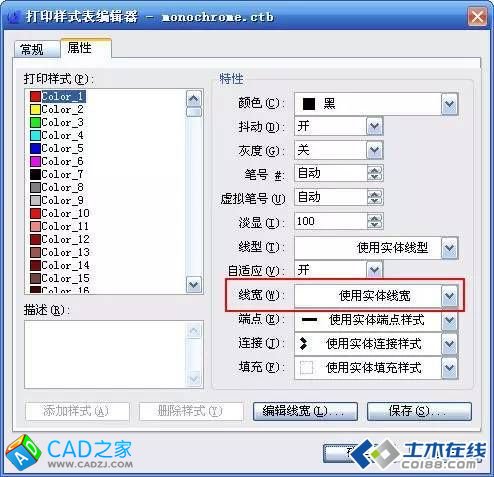

在圖中已經設置了線寬后，想按設置的線寬打印的話，必須選擇合適的打印樣式表文件，在打印樣式表中設置輸出線寬為“使用實體線寬”，否則設置的線寬也會被 忽略。采用這種方式的好處，在圖中設置好線寬后，無論使用CAD自帶的彩色或單色的CTB文件，默認設置都是“使用實體線寬”，不需要再做任何調整，直接 輸出即可。

線寬是設置好了，但打印時還要注意輸出顏色的設置，選擇合適的CTB文件。

如果用STB，每個圖層將設置不同的打印樣式，保證打印輸出效果。這就要看單位的要求了，直接用單位給的模板就好了。個人極少使用STB。

二、利用顏色來控制輸出線寬

CAD中最常用的打印樣式表是CTB（顏色相關打印樣式表），就是按索引色來控制輸出的顏色、線型、線寬。使用顏色來控制輸出線寬的好處就是直觀，圖紙打 開后，顏色可以一目了然，設計起來也非常簡單。而線寬相對來說就很難分辨了，即使打開“線寬”顯示，在屏幕上看到的也只是示意效果，即使在布局中使用了頁 面設置中的線寬設置，看到的也并不是實際的寬度。

因此當圖紙使用顏色來控制打印輸出線寬時要注意下面幾個問題：

1、必須使用索引色（256色）

要想利用CTB控制輸出線寬和顏色，圖層或圖形必須使用索引色（256色），如果使用了真彩色，輸出顏色和線寬是無法控制的，因?yàn)镃TB中只有針對索引色的設置。

2、不要使用太多顏色，特別是需要設置打印線寬的圖形

用顏色可以在圖面上很好區分不同類型的圖形，CAD共提供了256種索引色，但建議不要使用太多顏色，用1-7號色就基本夠了。一般一張圖紙中線寬設置也 就2-4種，重點要表現的圖形顏色用幾種就可以，這樣在打印樣式表中（*.CTB）中設置輸出線寬時簡單一點，出錯的概率也小一點。當然，對于一些次要圖 形，只用默認線寬打印的圖形多設幾種顏色倒影響不太大。

3、必須選擇合適的CTB文件

要用顏色控制輸出線寬，圖形肯定五顏六色，但大多數圖紙會黑白輸出，即使使用的是黑白打印機，也要選擇合適的CTB文件 （monochrome.ctb）。如果自己認為打印機就是黑白的，而沒有選擇單色CTB文件，彩色線條會被打印機轉換為灰色而不是黑色，會導致線條打印 不清晰。

4、需要對默認CTB文件進行編輯

由于CTB文件默認輸出線寬為“使用實體線寬”，由于圖形未單獨設置線寬，必須對CAD自帶的CTB文件進行編輯，調整特定顏色的輸出線寬，否則圖形的輸出線寬都會是默認線寬。如果通常采用相同設置，編輯完CTB后可以另存為或覆蓋原有文件，以后就不用重復設置了。

三、利用多段線線寬來控制打印線寬。

這種形式通常只在一些專業軟件中使用，例如專業軟件用多段線繪制電氣的線纜、給排水和暖通的管線，這樣可以保證無論設計人員用什么打印設置出圖，只要出圖 比例是對的，線寬就能保證。這些軟件在繪圖前要設置出圖比例，在繪制線纜時寬度會自動乘以出圖比例來保證出圖效果，例如設置1:100出圖，線纜打印寬度 設置為0.3，那軟件在繪制多段線時會自動將寬度設置30。

如果只是用通用CAD，例如AUTOCAD或浩辰CAD等來繪圖，用多段線控制輸出線寬確實不太方便，不僅設置起來復雜，而且必須要先考慮到出圖比例，而且直線、圓和弧還無法設置寬度。

如果你正在使用一款專業軟件，你也需要了解軟件已經實現了哪些設置，從而決定自己還需要做哪些事情。例如某種機械軟件已經設置好圖層并設置好圖層的線寬， 那就只需要將圖形畫在對應的圖層上，打印時合理設置CTB就好了；而建筑軟件會設置好圖層和顏色，在使用建筑軟件功能繪圖時，會自動將圖形放置到相應的圖 層上，那需要做的就是打印時按要求選擇和編輯CTB文件。

無論你是否使用專業軟件，使用哪種專業軟件，在繪圖前必須了解單位或行業對出圖比例、文字、線型、線寬輸出的要求，畫圖前就合理規劃，畫完圖后正確設置，才能順利繪制并輸出規范標準的圖紙。
