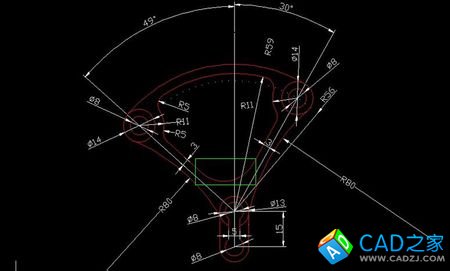

如何用cad繪制綠框內的曲線
如果你的圖是精確畫法的話就好辦，這是一段與兩直線相切的圓弧。你在標注距離為3的那兩條線段上分別找一點，分別以這兩個點為圓心，直徑由你定畫圓，但要讓這兩個圓相交，其中有一個交點就是你要畫的圓弧的圓心，再作一條垂直于已知線段的垂直線并且要通過要畫的圓弧的圓心，垂直線與已知線段的交點就是要畫圓弧的切點，然后量出這個圓心與垂直線段交點的距離（用對齊標注量取），這個距離就是圓弧的半徑。圓心知道啦，半徑知道啦，相切弧自然就畫出來啦。你試試。
如何用cad繪制綠框內的曲線
時間:2012-10-08 08:38:27 來源:未知
