如下圖，是一幅螺釘的二維簡略圖，本節經驗講解：如何CAD2015繪制螺釘的二維圖；歡迎學習參考；
-

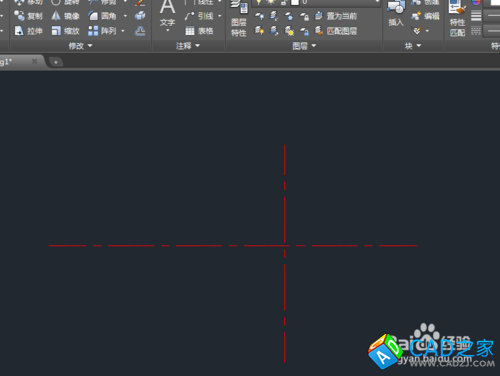

在沒有繪制圖形前，要養成先設計中心線的習慣；（中心線是機械設計必備的），本例中繪制完成的中心線如下圖；
-
-

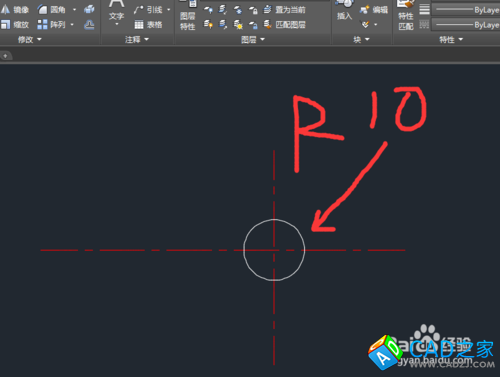

以兩條中心線的交點為圓心，繪制如圖下直徑為20mm的圓；
-
使用曲線偏移命令，得出如下圖的曲線；（關于曲線偏移中所用的尺寸，請觀標題中的圖，上面有尺寸）
-

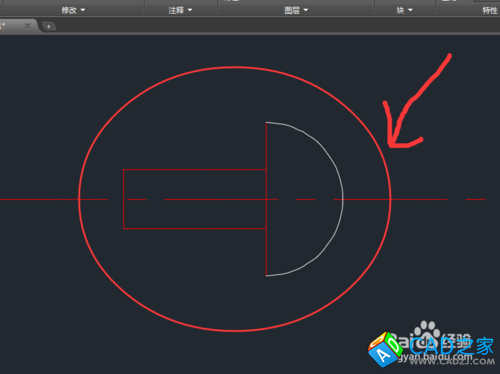

在偏移出大致的曲線后，要用曲線修剪工具，去掉我們不需要直線；
-

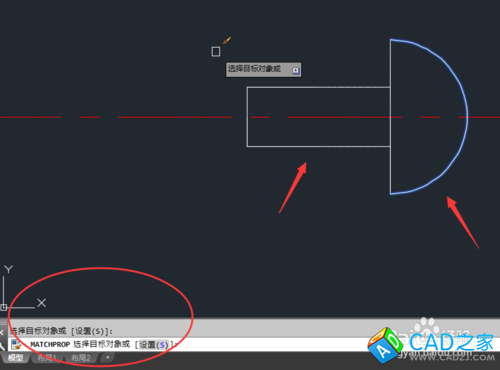

使用格式刷工具，把圖4中的紅色曲線變成與圓一樣的白色；（格式刷的快捷鍵是MA，進入其命令后，先選白色的曲線，然后選紅的線）
-

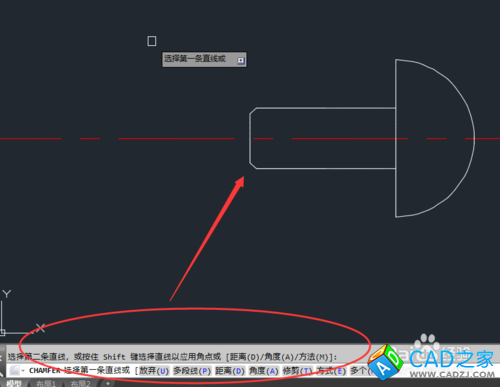

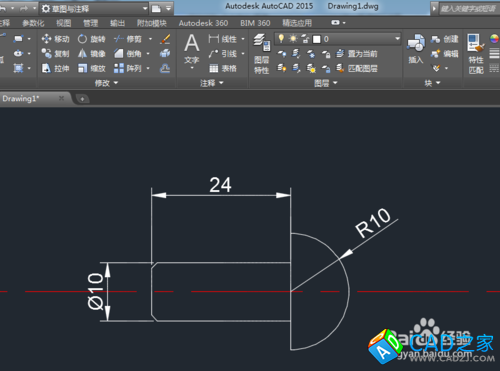

使用倒斜角命令為其倒1mm斜角，然后最終得到的圖形如圖1，通過使用標注，其得到的圖形如圖2；
