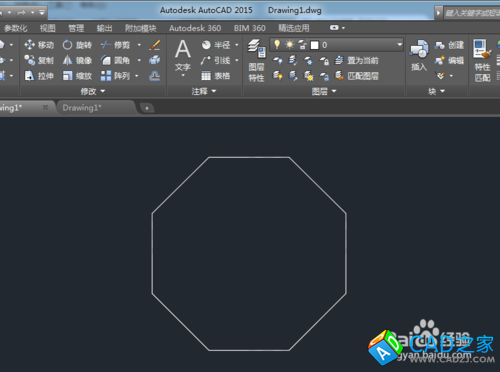

本節教程只講解標注，對于標注要用到的CAD圖形，就不在講解其畫法了，下圖是一個繪制好的八邊形，其即有斜邊也有直邊；

1.
2.

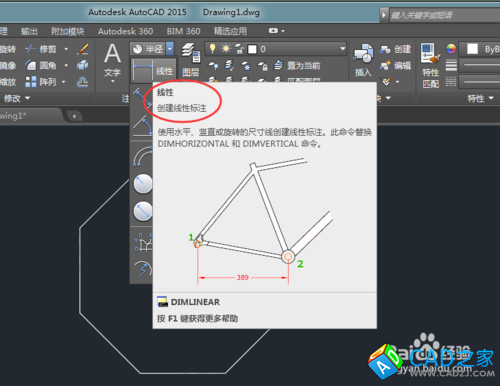

   下圖是關于線型標注的定義，通過定義，可以看出此種標注方法也不復雜，練習一下就能學會；


3.

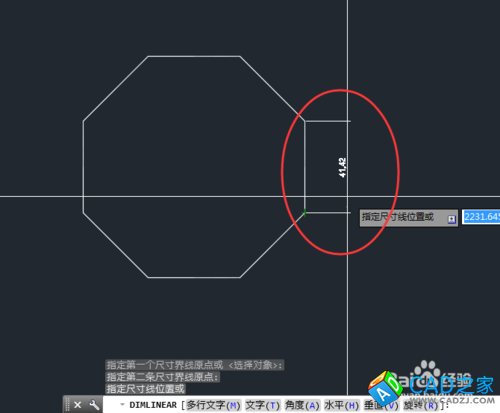

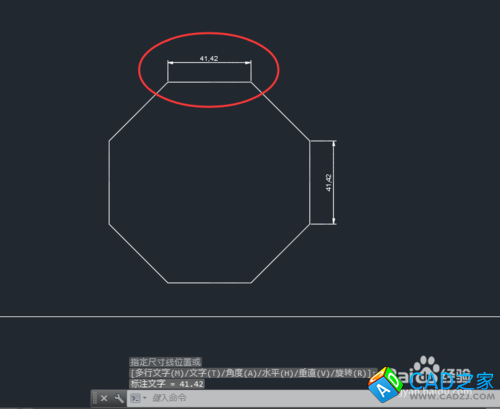

   執行線型標注后，會提示你選擇需要標注直線的兩個端點，依次選擇就出來了；如覺得選擇端點比較麻煩，可以進入線型標注命令后，單擊空格鍵，然后選中直線，也能標注其尺寸；




4.

   對齊標注與線型標注雖說都是對直線進行標注，但其還是有區分的，下圖是對齊標注的定義；


5.

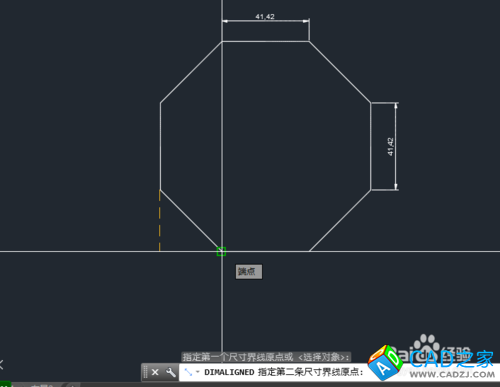

   執行對齊標注后，在選擇兩點時，其尺寸的提示會如下圖所示;


6.

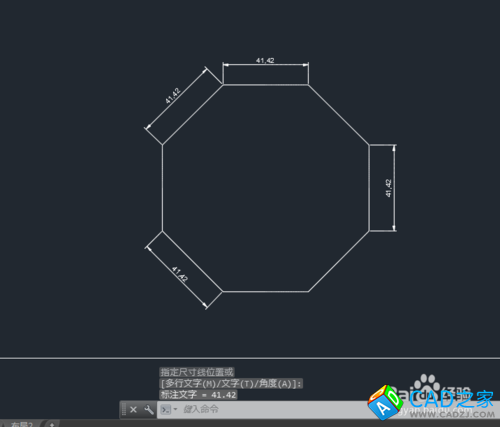

   在下圖中，即有線型標注尺寸，又有對齊標注尺寸，通過對比，你就可以很容易查看其區別了；


7.

   設計總結：

   線型與對齊是兩種較為常用的標注方式，其差別不是很明顯，設計者要懂得分清這兩個指令的用法。
