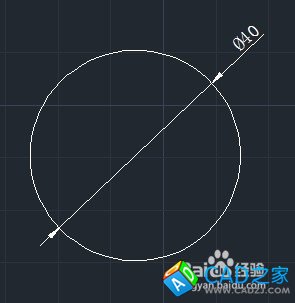

使用直徑標注將圓的直徑尺寸標注出來。



1.  點擊直徑命令，也可以點擊標注，下拉有個直徑，或者也可以輸入ddi回車執(zhí)行直徑標注命令。
2.
3.
4.
5.

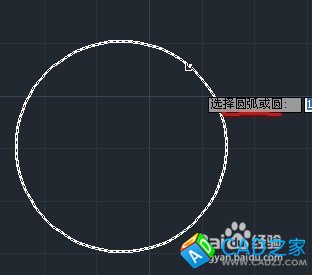

    如圖示圓，點擊直徑命令，這時點擊圓，移動出鼠標。


6.

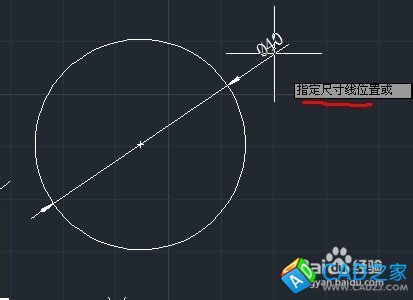

    鼠標移動到任意位置，尺寸線跟著移動到此處。點擊確定尺寸位置。

   在點擊圓時，提示欄出現(xiàn)指定尺寸線位置或 [多行文字(M)/文字(T)/角度(A)]:

   這些在前面課程已經講過，大家可以翻看前面線性標注里的關于此類解答。


7.

    以下是動態(tài)圖，希望對您有幫助，祝您學習愉快！
