如果一個圓弧半徑很大,在圖上標注半徑時尺寸線很長,這樣就不是很美觀,這里就用到折彎標注。
-
點擊折彎標注命令,也可以點擊標注下拉有個折彎,或者也可以輸入DJO回車,執行折彎標注。
-
![cad教程之標注命令:[6]折彎標注](/uploads/allimg/150131/0G41H259-1.jpg)
-
-
![cad教程之標注命令:[6]折彎標注](/uploads/allimg/150131/0G41Ic2-3.jpg)
-
如圖示有個半徑很大的圓弧,點擊折彎命令。然后點擊圓弧,這時提示點擊圖示中心位置。
-

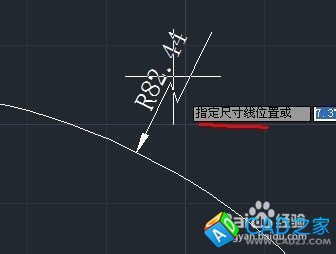

點擊中心位置后,指定尺寸線位置。鼠標點擊合適的位置確定尺寸線。
![cad教程之標注命令:[6]折彎標注](/uploads/allimg/150131/0G41G5G-6.jpg)
-

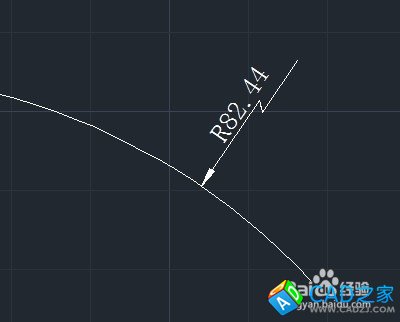

然后指定折彎位置,就是鼠標點擊哪里,折彎部分就確定在那里。
-
以下是動態圖,希望對你有幫助,祝您學習愉快!
