首先,確定是畫內螺紋還是外螺紋.
內螺紋時,先畫出孔,孔徑為功絲前鉆孔直徑,外螺紋時,畫出圓柱體,直徑為螺紋公稱直徑外徑.
選擇"螺旋"工具,以內螺紋的孔或外螺紋圓柱體的圓心為準,根據螺紋規格,確定底直徑,頂直徑,圈高(螺距).,螺旋高度.畫出螺旋線.

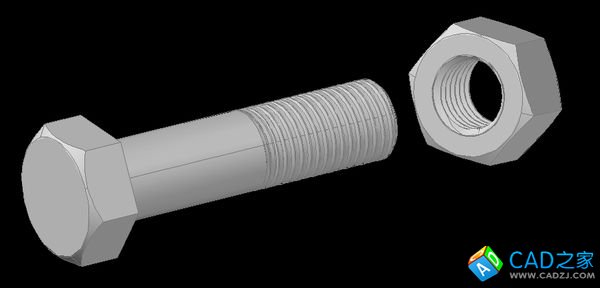

在螺旋線的一端,根據螺紋的牙形,畫出一個正三角形,(邊長小于螺距).然后,用"掃掠"工具,對象為正三角形,路徑為螺旋線,就可以畫出螺紋的形狀.(在CAD中,可能需多次試畫),畫出螺紋形狀后,使用"差集"去除材料.就可以畫出內螺紋(比如螺母)或外螺紋(比如螺栓)
CAD畫三維螺紋,是一個很麻煩的事.因為還有螺紋的起始收尾等處理.倒角等情況
