在螺栓法蘭上，以六邊形內切圓半徑值從中心做等距線，從交點做30°線與法蘭外側線相交，過交點做上下面平行線，使用三點圓弧命令，連接內側兩交點以及法蘭頂面中點。
CAD六角螺栓法蘭圓弧如何畫的圖文說明
時間:2015-01-22 10:48:36 來源:未知
推薦文章

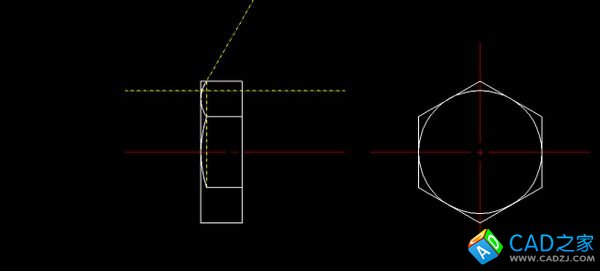

在螺栓法蘭上，以六邊形內切圓半徑值從中心做等距線，從交點做30°線與法蘭外側線相交，過交點做上下面平行線，使用三點圓弧命令，連接內側兩交點以及法蘭頂面中點。
